Всем привет! Все началось с того, что я решил сделать себе комбик. Попроще, чтобы не возиться и с нормальным звуком. Нашел в инете схему комбоусилителя на к174ун7. Схема подкупала простотой и претензиями на ламповый звук. У меня ушло много сил, чтобы заставить ее хоть как-то работать. А я помню, что давным-давно просто включал гитару к модулю усилителя на к174ун7 и все было нормально. В итоге я плюнул на схему, сделал стандартное включение с переменником 100к на входе - и заработало.
Мне удалось еще и регулятор гейна воткнуть. Есть там резистор, который управляет коэффициент усиления микросхемы. Оказалось, что старушка сама себя может перегружать и довольно вкусно.

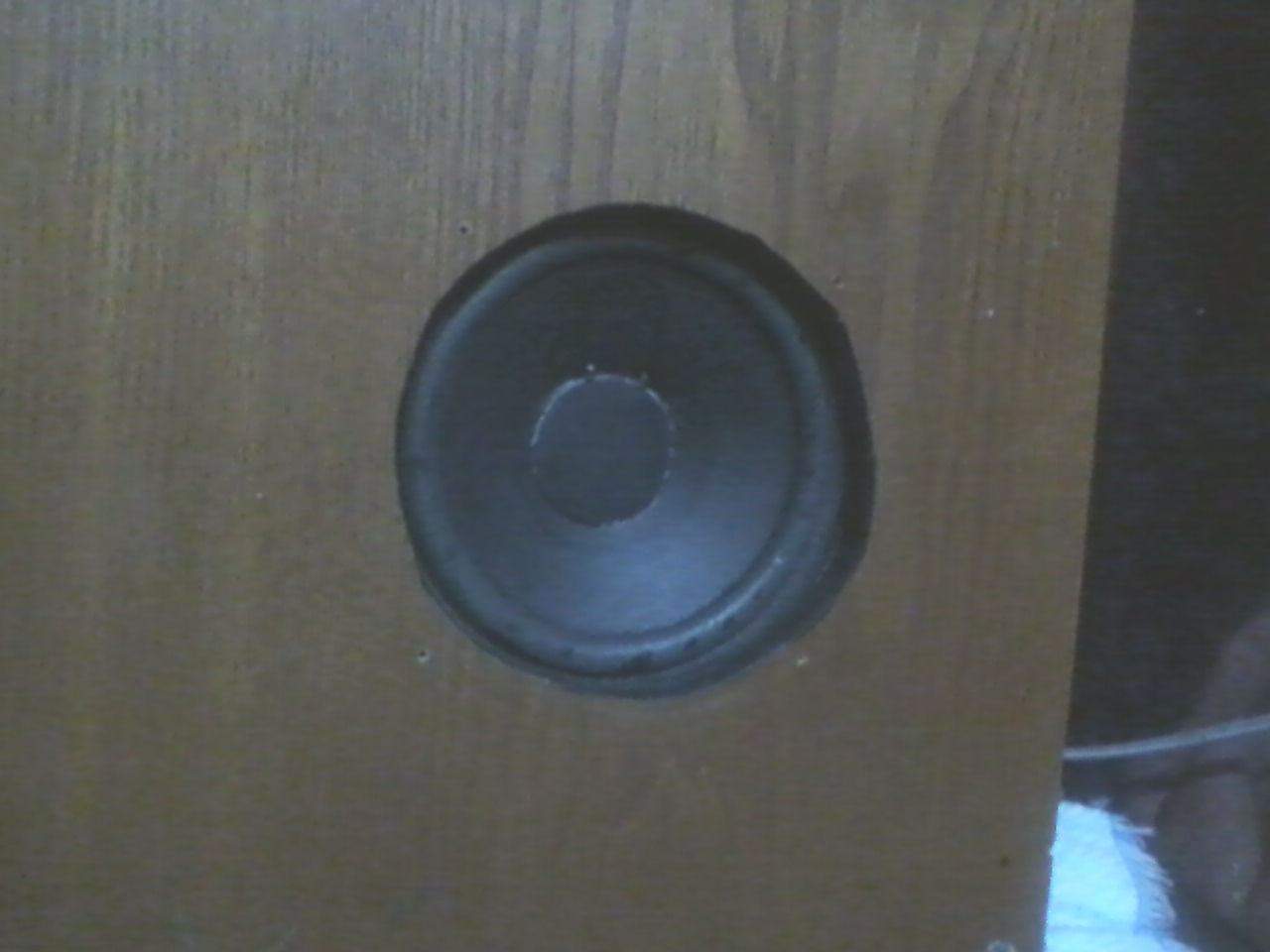

Ниже приводится семпл с минимальным, средним и максимальным гейном. Играл на хамбакере. Колонка с китайским динамиком на 15Вт. Писал на компьютерный микрофон.

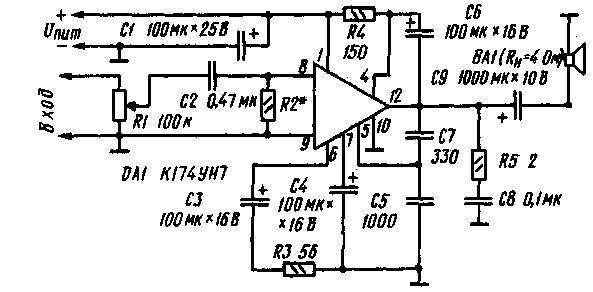

R2- определяет входное сопротивление, может меняться от 47к до 750к, у меня 470к.
R3- управляет усилением, у меня как регулятор гейна 500 Ом. Питание 12В, нестабилизированное.
