Это был макет на стадии настройки, а готовый примус вот:



... и добавил:

Внешний вид:



Внешний трансформатор 9 Вольт / 400 мА питает накал лампады 6,3 переменки через балластный резистор 7 Ом, а удвоитель напряжения внутри формирует анодное питание +23 Вольта.
Лампада - 6Н2П.
Внутри её керамической панельки спрятан 3-мм сверхъяркий светодиод, он подсвечивает потроха лампады, когда примус включен.
Топтушка обеспечивает тру-байпасс.

Бац ногой по лампе….
А она Хрусь…

Ахаха, это было бы печально...
Но я - диванный гитарист, играю в спокойной домашней обстановке, на трезвую голову, и моему микропримусу ничто не угрожает


Самый первый свой однолампочник я сделал на лампаде 6Н3П в серьёзном корпусе G0471, куда запихал и лампаду, и оба трансформатора - накальный и анодный:

что это, скримак ламповый?

Это лоу-гейновый перегрузик, жирненький и сладкий.
Отлично идёт для блюзов и винтажного рока.
У меня тогда не было иных ламп, кроме 6Н3П, их я извлёк из блоков УКВ ламповых радиол.
С ними и начал экспериментировать.

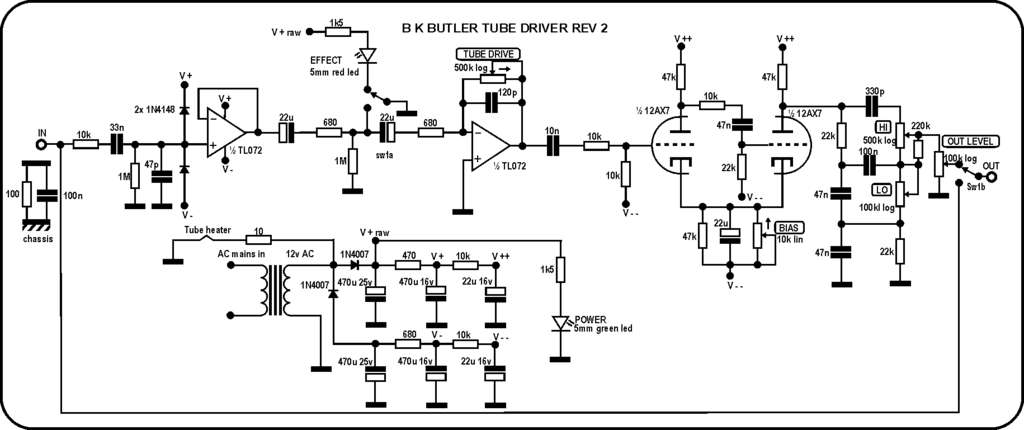

Вдохновлялся вот этой схемой, изрядно её в итоге перекроив:



Обошёлся без ОУ (был сыт ОУшными жужжалками по горло и не хотел больше иметь с ними дела), а питание лампады сделал +51 Вольт.
Оба триода подбором резисторов загнаны в ранее упомянутый режим "свитспот" (анодное напряжение = 2/3 от шины питания).

Регулятор гейна я втыкаю между первым анодом и второй сеткой.

Настраиваю режим анода подстроечником в катоде, потом ставлю вместо него постоянный резистор - чтобы ничего не шуршало.

Vitality, А зачем? Это ж не Джи-джи ухорезка у него, такое на форуме не котируют

Немного лампового оффтопа - а на самой лампе электричество скапливается в процессе работы?
Вот в старых телевизорах есть трубка, если к ней прикоснуться - можно отлететь, во всех смыслах - буквально в том числе.
Или лампа в процессе работы только греется и можно без проблем рукой касаться?
