Garik Alengos, Для начала такое мнение в окно! Гарик, ты же не глупый товарищ. Там все сложнее.

430-й не умеет полноценно работать как примочка во вход. Обход там сделан не для режима примочки, а для стекирования нескольких преампов. Читайте мануал. Аналогично и в 530-м. Для режима примочки производители ставят фильтр для ВЧ, приподнимают НЧ и снижают уровень сигнала минимум раза в два. У ЭНГЛов ничего этого нет. Там простой выход с преампа, прямой. Да, ВЧ можно подрезать на перегрузе рулем ТРЕБЛ, но полноценным решением это не является.

Читаем мануал Е430

INSTRUMENT OUTPUT; TO GUITAR AMP
This is a frequency-compensated preamp signal output. You can patch a cable directly from this output to the input of a combo or head. Ensure you use a shielded cable equipped with 1/4" plugs.
The difference between the two MONO
outputs (29) and the INSTRUMENT out (30) is that the Instrument output signal is filtered when the preamp is active. A common problem
when you are routing a preamped signal to a
combo connected in series is that the combo´s
voicing section causes high-end distortion. This
filtered circuit is designed to prevent this
nuisance from rearing its ugly head, which is
why the INSTRUMENT output is the one you
want to use when you are routing the signal to
the instrument input of a combo or head. The
MONO output (29) can be used to patch the
signal directly to a mono poweramp (for
instance to the effects return of a combo or
head).

AZG, Гы-гы.... Ну, ты ж сказал - читайте мануал.
Вот тебе мануал.
То есть, ты хочешь сказать, что немцы тупо наебманули всех своих кастомеров по всему миру?
А ты - типа, их раскусил и вывел на чистую воду (мутной реки Невы)? Выходит - так, что ли?

Garik Alengos, И чо? Там бред написан. Где ты это откопал?

В мануале так написано, что в pdf, что в бумажном. Сейчас специально заглянул.
Надо будет вечером просто АЧХ снять с обоих прямых выходов на байпасе и так.

Докладываю: переключил вход в T.T., драйв в модерн. На чистом канале звук все еще немного отличается, но у меня ж в SL/LD там стоит лампа WA-шка.
На перегрузе стало сильно ближе к SL/LD.

По доброму надо двойной лайнселектор спаять и сравнивать переключаясь лоб в лоб, но надо ли? Прибор и так кайфовый был просто стало больше возможностей.


  Ну и ставили по умолчанию Активный просто потому,  что вроде как и грелка не нужна. Но если вот прям тру или греть чем то,  то наверное режим Т.Т.

Garik Alengos, Если схема отличается от писанины в какой-то левом мануале, то бред именно в мануале.

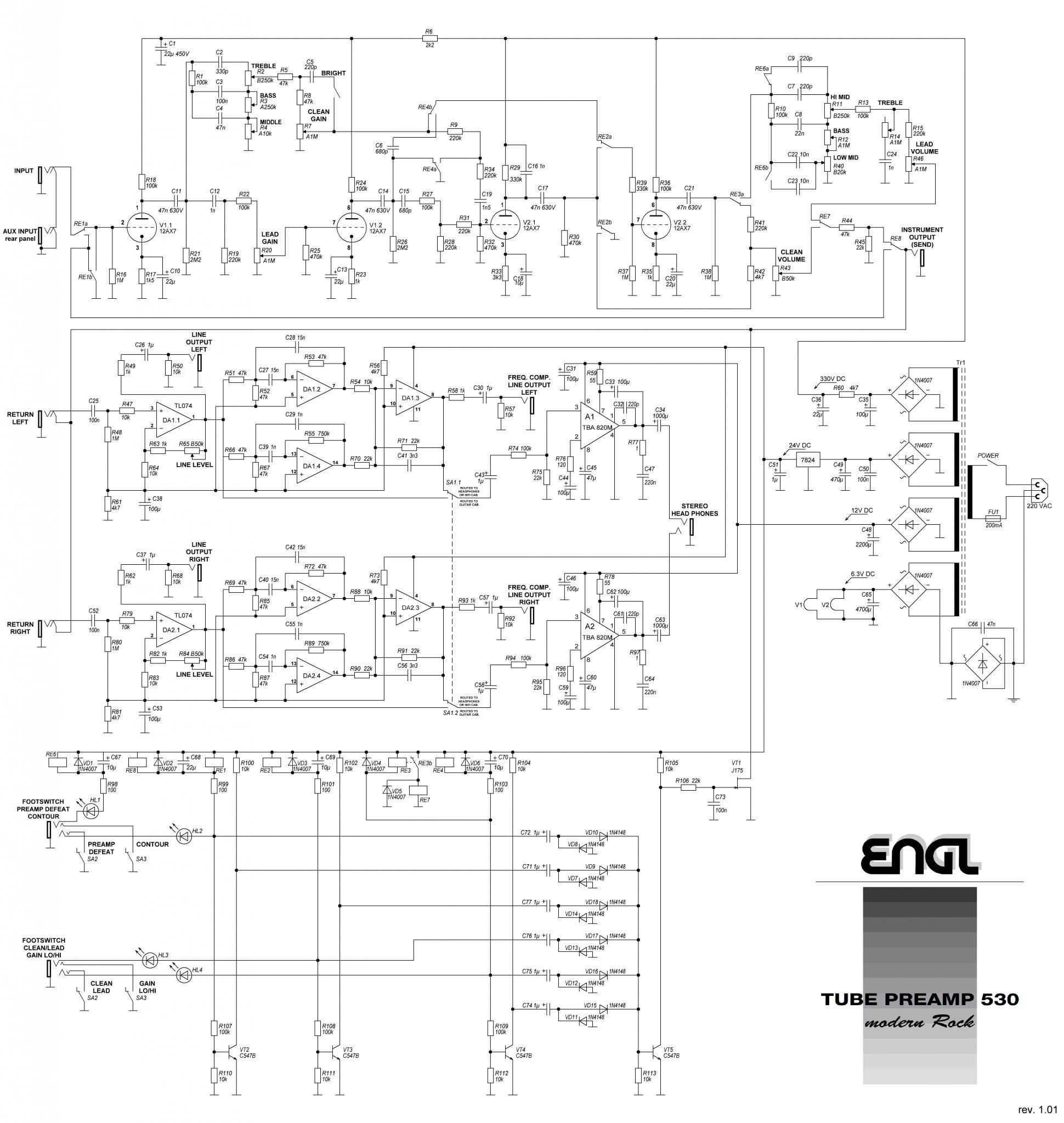

Для особо озабоченных приложил схему 530. Втыкай!

AZG,
Схема несколько сомнительная, по части основного преда, когда я для ампериума делал, то я руководствовался схемой снятой KMG с реального экземпляра.
Но там без излишеств.
В мануале E530 Instrument Output без коррекции описан, т.е. там это просто сенд как у E430, хотя название и то же самое.

Видать одумались

Наверно..
Ты же ж их разоблачил, разнёс в хлам и перья.
Вот у них совесть и проснулась..
