Автор Тема: Marshall MG15(Вьетнам) доработал  (Прочитано 20921 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Serjjj Автор темы

  • Новичок
  • *
  • Сообщений: 51
Marshall MG15(Вьетнам) доработал
« : Июля 02, 2012, 08:58:46 »
     По просьбе клиента в комбике Marshall MG15 Вьетнамской сборки установил два разъёма - первый для подключения ножной педали дистанционного управления "CLEAN/OVER", второй для возможности подкл. в разрыв какого либо внешнего эффекта.Схема и фото прилагаются.







     В передней панели усил. оказались уже приготовлены два отв. как раз для двух разъёмов.



... и добавил:

     Шлейф из трёх проводов идущих от предварительного усил. к усил. мощности разрезал примерно в середине и запаял на его концы два небольших разъёма(мама+папа) для удобства сборки-разборки.
« Последнее редактирование: Июля 02, 2012, 15:26:35 от Serjjj »

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Волк с гитарой
Re: Marshall MG15(Вьетнам) доработал
« Ответ #1 : Июля 02, 2012, 13:13:36 »
Serjjj, проблем нет пока?
Схему можно упростить.
« Последнее редактирование: Июля 02, 2012, 14:07:51 от mogaed »

Оффлайн Vov1

  • Ветеран форума
  • ******
  • Сообщений: 4799
  • Девайс раскрывается когда решаешь его продать)))
Re: Marshall MG15(Вьетнам) доработал
« Ответ #2 : Июля 02, 2012, 21:27:12 »
тоже на роланд 15X хочу ножное переключение "CLEAN/OVER". можно чуть подробнее на этом моменте?
просто кнопку вытащить и сделать удлинитель или можно по другому?
« Последнее редактирование: Июля 02, 2012, 21:29:30 от Vov1 »

Оффлайн Serjjj Автор темы

  • Новичок
  • *
  • Сообщений: 51
Re: Marshall MG15(Вьетнам) доработал
« Ответ #3 : Июля 03, 2012, 19:31:17 »
  Во-первых,как проходит эксплуатация доработанного MG15 - неизвестно,до клиента не дозвониться,  а жалоб от него не поступало.
  Во-вторых,Роланд 15Х - это CUBE 15X?Схемы на CUBE 15X не нашёл.А так без схемы надо смотреть по месту - могут быть всякие отличия даже от приведённой производителем принципиальной схемы.Можно кнопку и вытащить, а можно ей  параллельно установить вторую(в педали).И опять,как и в MG15,смотрим по месту - вместо штатной кнопки установить гнездо для подкл.внешней педали скорее не получиться - думаю эта кнопка запаяна в печатную плату.Гнездо для подкл. внешн. педали вероятнее всего можно уст.на передней панели над гнездом "INPUT".

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: Marshall MG15(Вьетнам) доработал
« Ответ #4 : Января 07, 2013, 18:38:19 »
Приветствую всех гитарюг!
Хочу добавить и своих пять в тему про усовершенствование комбика Marshall MG15.

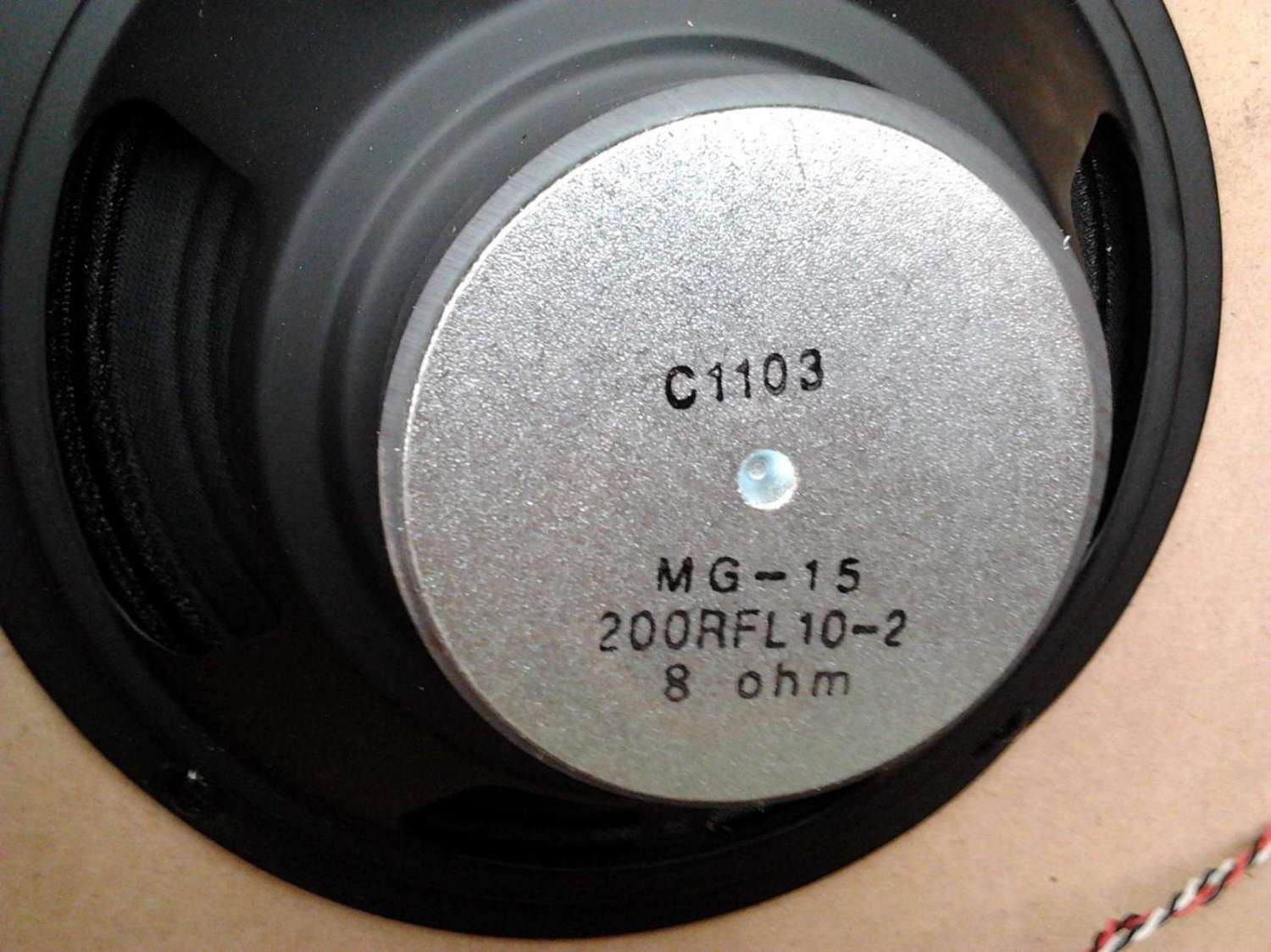

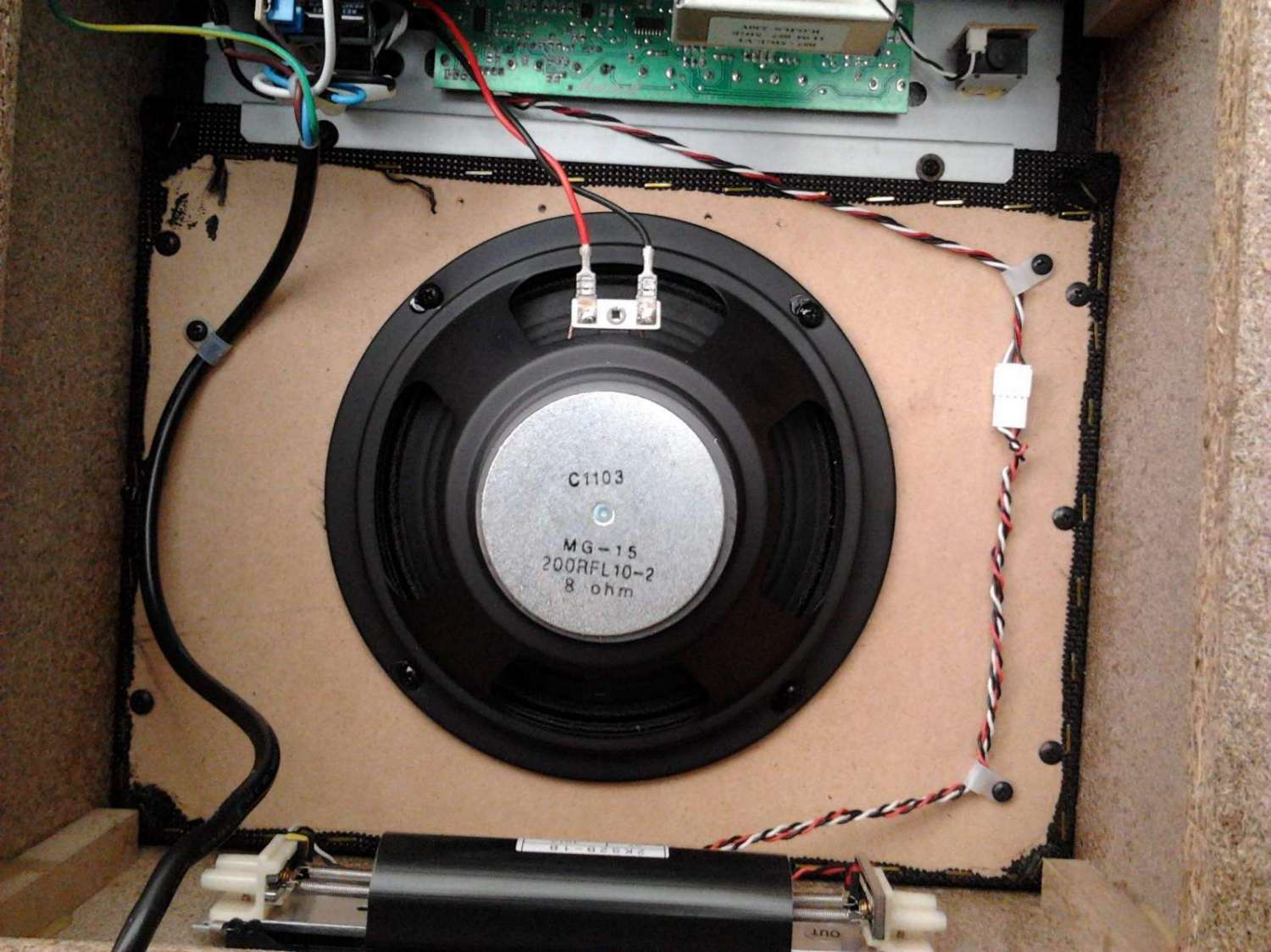

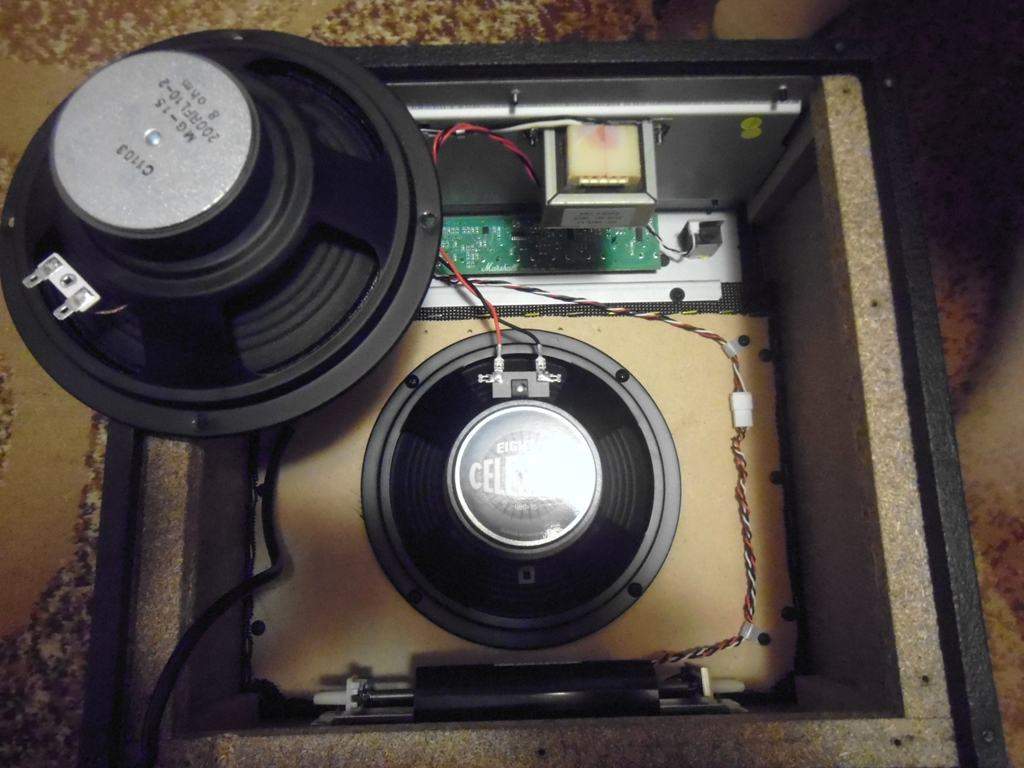

Начну с того, что уже будучи вполне почетном возрасте (для изучения гитары), решил начать играть. Всю жизнь тянуло к "проклятой" и только сейчас удовлетворил душевные муки. Для учебы посоветовали в музыкальном магазине взять Marshall MG15R.  Недорогой и звук, как показалось, достойный, да еще и надпись Marshall.  Поиграв первое время, начал слышать недостатки. То звук замыливает, то перегруз хрипит. Бывали дни, что просто не мог на нем тренироваться, раздражало. Умеючи держать паяльник в руках, спаял себе миниголову, на примере  Udaloff А5 и славного  Fender Champ.  Звук ламповый понравился, даже подключая самопальную миниголову  на пассивную акустическую колонку. Но это другая история. Вернусь к Marshall. Крутил я, вертел его и подключил на выход наушников комбика активную акустику Sven. Звук полностью преобразился, стал плотный, собранный, с маршаловским тембром. В общем понравилось. Посмотрел в интернете начинку более дорогих комбиков серии MG, тоже самое, плюс плата с цифровыми эффектами, ну и динамик  по более в размере. Далее рассуждал так, если сам усилительный тракт дает сигнал более мене качественный, а на выходе получается гуано, значит остается один элемент в формировании звука - динамик. Разбирая Marshall видел что динамик стоит китайский, хотя сделанный на вид качественно. В общем решил его сменить. Почитал в нете разные статьи и форумы, все сводилось к тому, что если взять бочку меду и бочку дерьма, смешать, то получим две бочки дерьма. Да и кандидат на замену - CELESTION Super 8 имел репутацию не очень.  И случайно заглянувши на сайт CELESTION увидел новинку celestion eight 15. Новинка позиционировалась для апгрейда "8 дюймового" комбика, с многообещающим результатом. Нашел пару иностранных отзывов с  восхвалением последнего. Решено, заказ в интернет магазин и на следующий день красавец у меня в руках.  Не откладывая в долгий ящик, быстро делаю вскрытие комба и пересадку органа. Перед пересадкой записал коротенький семпл с старым динамиком и потом с новинкой. Делаю фото. И...... не буду тянуть кота за .... "струны", скажу, результат очень понравился. Что бы не петь хвалебные псалмы, скажу, впечатление как бы приобрел новый комбик. Позвал жену, продемонстрировал, сразу сказала что звук на много приятнее с новым динамиком. Еще, всем обладателям Marshall MG15 известно, что при подключении плеера на вход "Line in" комбика звук глухой и паршивый. Сейчас звучит почти как мощная акустическая колонка, есть и высокие и низы. Кстати песок при перегрузе отсутствует, появились новые возможности формирования тембральной окраски звука. Еще добавлю, имхо в комбике есть большие плюсы, это полностью  аналоговое формирование звука и плюс (в моей версии) пружинный ревербератор.  Рассматривая в интернете замену Marshall MG15R, обнаружил закономерность, большинство полупроводниковых комбиков для дома (даже те что очень хвалят) с цифровыми эффектами, а это не есть гуд. У самого есть звуковуха на компе и Guitar Rig, Overloud.  Цифра только сначала кажется супер, со временем понимаешь что звучит она одинаково синтетически. А аналог, хоть и транзисторный есть аналог! В общем буду рад если помог кому нибудь проапгрейдить свой комб и улучшить его звучание. За выложенные сэмплы прошу не ругать, принимаются только положительные отзывы, я ведь только учусь!!! Сэмплы писались на компьютер , через обычный электретный микрофон. Так что качество увы, но ощутить разницу в звуке можно легко.  Сэмпл 1 - до апгрейда, семпл 2 -после. Удачи!
]

Оффлайн Moushjak

  • Завсегдатай
  • ***
  • Сообщений: 478
  • Basswoodpecker
Re: Marshall MG15(Вьетнам) доработал
« Ответ #5 : Января 08, 2013, 00:38:19 »
Leronchik, Круто!

Спасибо, звук реально улучшился ;)
Да и цена апгрейда не слишком большая.

Оффлайн deagom

  • Новичок
  • *
  • Сообщений: 98
  • Кончил школу
Re: Marshall MG15(Вьетнам) доработал
« Ответ #6 : Января 08, 2013, 04:06:39 »
Leronchik, хорошая инфа.
  Решено, заказ в интернет магазин и на следующий день красавец у меня в руках.
Где такой магазин, я неделями жду!!!
Сколько заплатил?
Ему бы канал перегруза подлечить.
« Последнее редактирование: Января 08, 2013, 04:24:33 от deagom »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: Marshall MG15(Вьетнам) доработал
« Ответ #7 : Января 08, 2013, 12:31:44 »
Заказывал в JAM.UA. Молодцы, сработали быстро. Доставка Новой Почтой. В праздничные дни, даже не ожидал. Так звук на перегрузе и улучшается. Да и на чистом звучит приятнее, как по мне.

... и добавил:

Serjjj, я смотрю у тебя есть частичные зарисовки принципиальной схемы. Нет ли у тебя схемы   Marshall MG15 полностью. Есть идея поковырятся с заменой смд элементов, в частности межкаскадных конденсаторов.
« Последнее редактирование: Января 08, 2013, 16:53:31 от Leronchik »

Оффлайн Jk_

  • Частый посетитель
  • **
  • Сообщений: 242
Re: Marshall MG15(Вьетнам) доработал
« Ответ #8 : Января 09, 2013, 09:28:52 »
Присоединяюсь к просьбе на счет принципиальной электрической схемы...

Оффлайн deagom

  • Новичок
  • *
  • Сообщений: 98
  • Кончил школу
Re: Marshall MG15(Вьетнам) доработал
« Ответ #9 : Января 09, 2013, 09:36:29 »
Вроде она http://home.exetel.com.au/sikaudio/pix/MSMG15_schematic.jpg
Если она, рекомендую поменять светодиоды в ограничителе на стабилитроны 2v7, включенные последовательно встречно. Звук будет более близок к овердрайву.
« Последнее редактирование: Января 09, 2013, 09:41:18 от deagom »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: Marshall MG15(Вьетнам) доработал
« Ответ #10 : Января 09, 2013, 13:16:13 »
Да не, не она. Эта схема к старым комбам. Там отсек с электроникой был отдельным, а динамик и его пространство отдельно. Есть фото вскрытых таких комбов, кажись  MG15CDR и похожих. Сейчас комутация чистого и перегруженого канала сделана электронным способом, да и светодиодов я там не видел, операционники другие. Хотя само построение канала усиления я думаю тоже самое. Но плата и разводка другая, ниче не поймеш что куда?

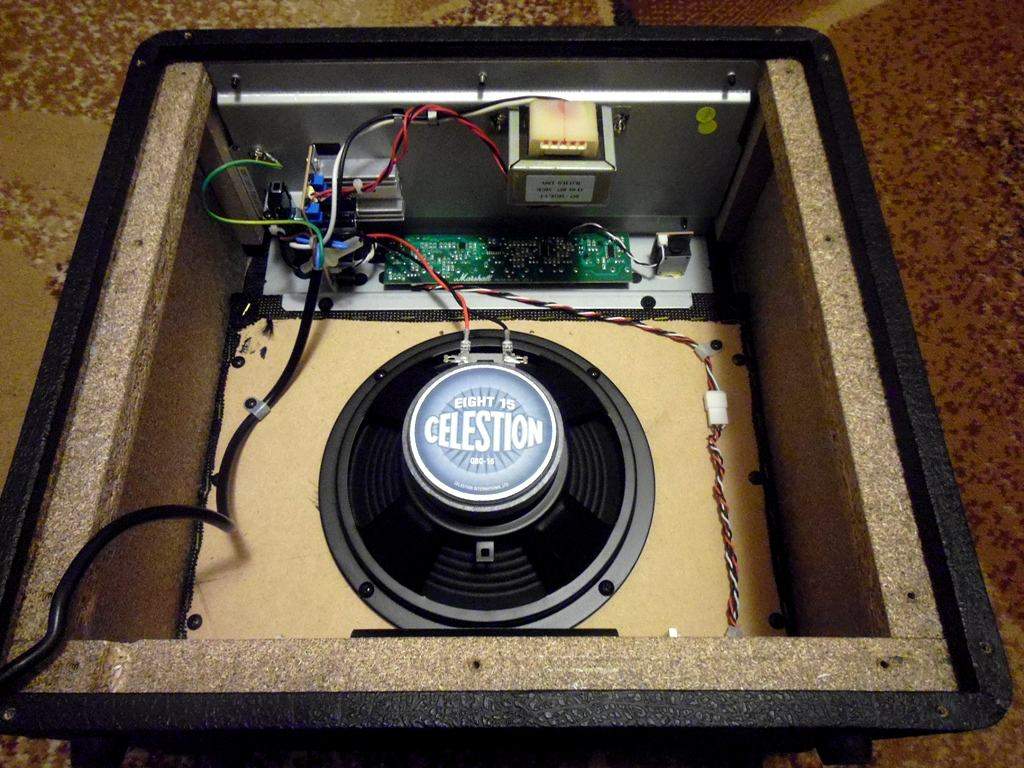

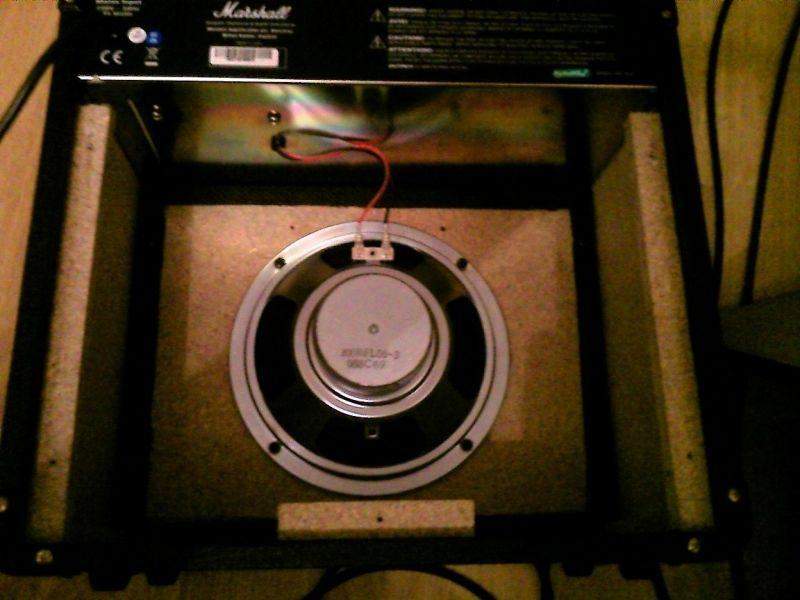

Вот фото старых версий:

Оффлайн Serjjj Автор темы

  • Новичок
  • *
  • Сообщений: 51
Re: Marshall MG15(Вьетнам) доработал
« Ответ #11 : Января 10, 2013, 09:25:48 »

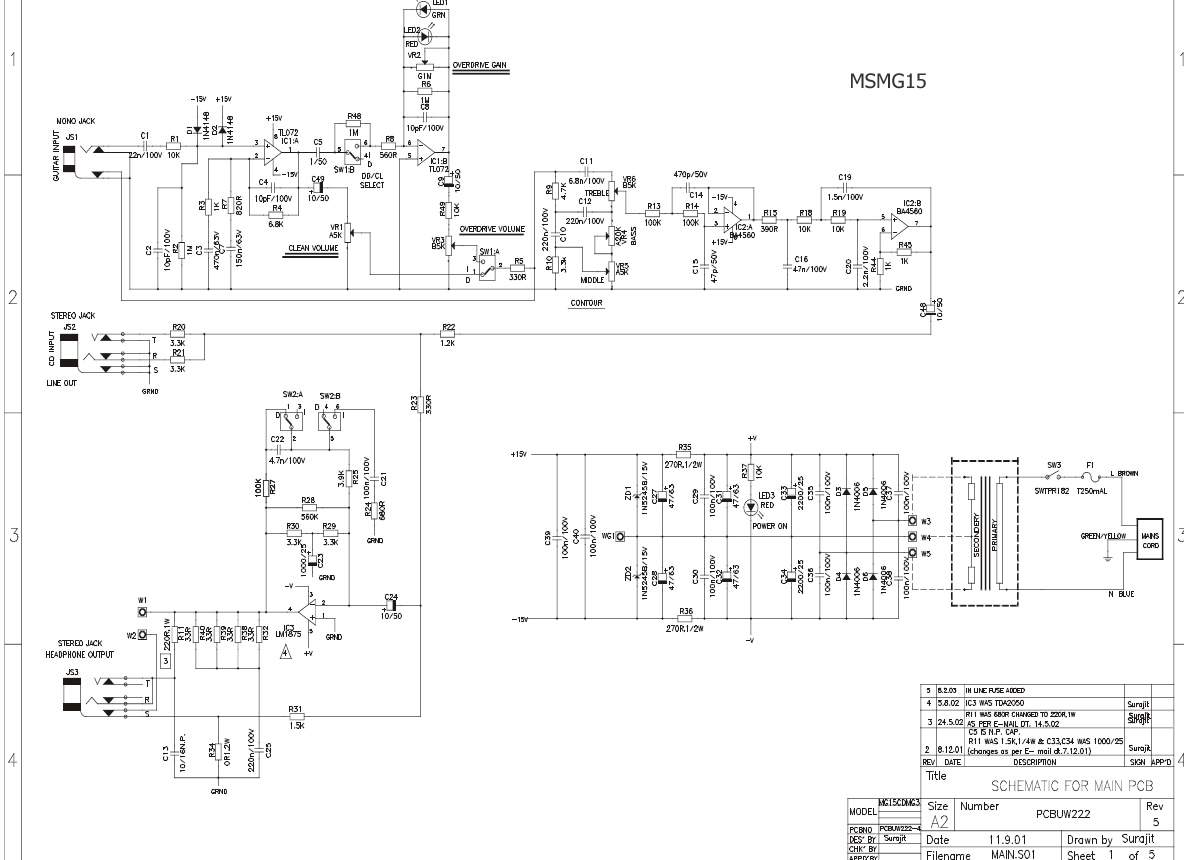

  Похожая cхема найденная в Internete
Сегодня клиент обещал занести этот аппарат,тогда можно будет присмотрется к нему повнимательнее и обсудить варианты замены SMD и других конденсаторов.

[вложение удалено администратором]
« Последнее редактирование: Января 10, 2013, 09:33:54 от Serjjj »

Оффлайн deagom

  • Новичок
  • *
  • Сообщений: 98
  • Кончил школу
Re: Marshall MG15(Вьетнам) доработал
« Ответ #12 : Января 10, 2013, 11:38:31 »
Замена конденсаторов интересна, но мало что даст.
Меняй, готов оказаться не правым.

... и добавил:

Leronchik, на твоих фото, эти светодиоды стоят сразу за переключателем каналов, зелёный и красный.
« Последнее редактирование: Января 10, 2013, 11:41:45 от deagom »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: Marshall MG15(Вьетнам) доработал
« Ответ #13 : Января 10, 2013, 14:06:54 »

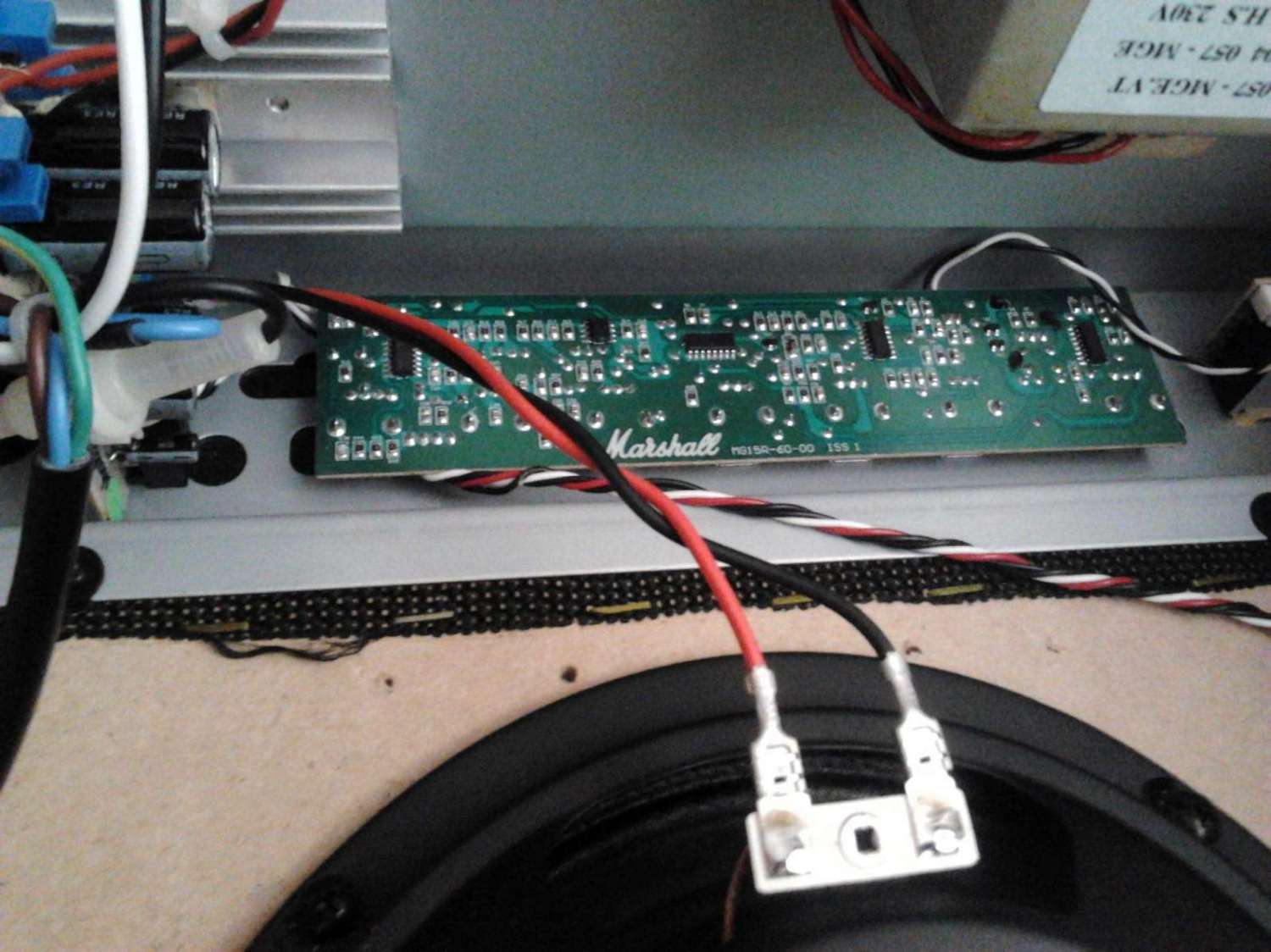

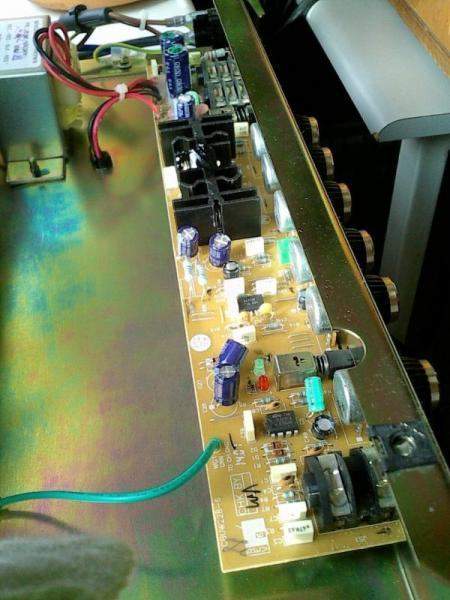

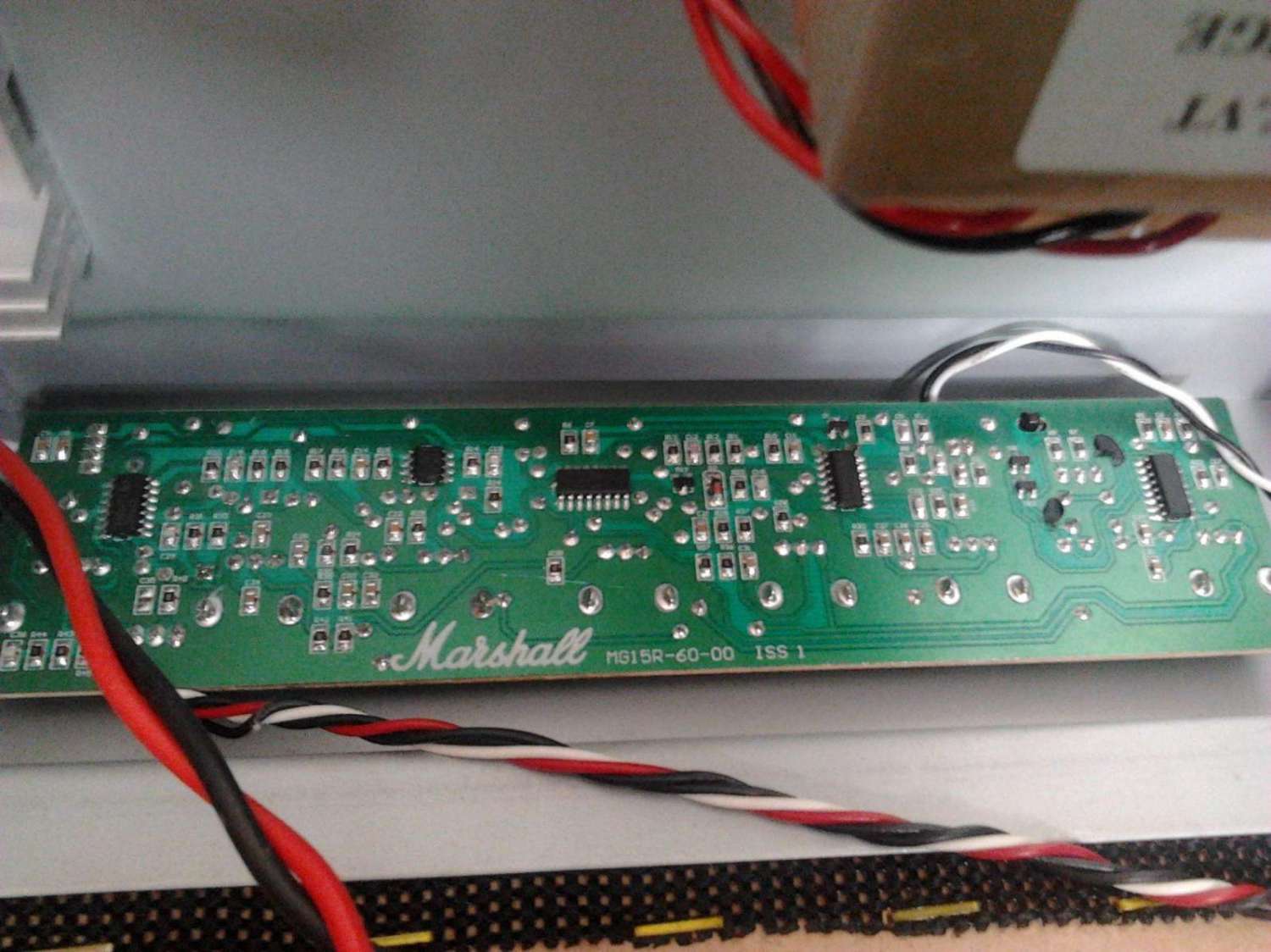

У меня плата с электроникой такая: Там вроде нет светодиодов. Да и вобще с этими смд элементами фиг что поймеш :(

... и добавил:

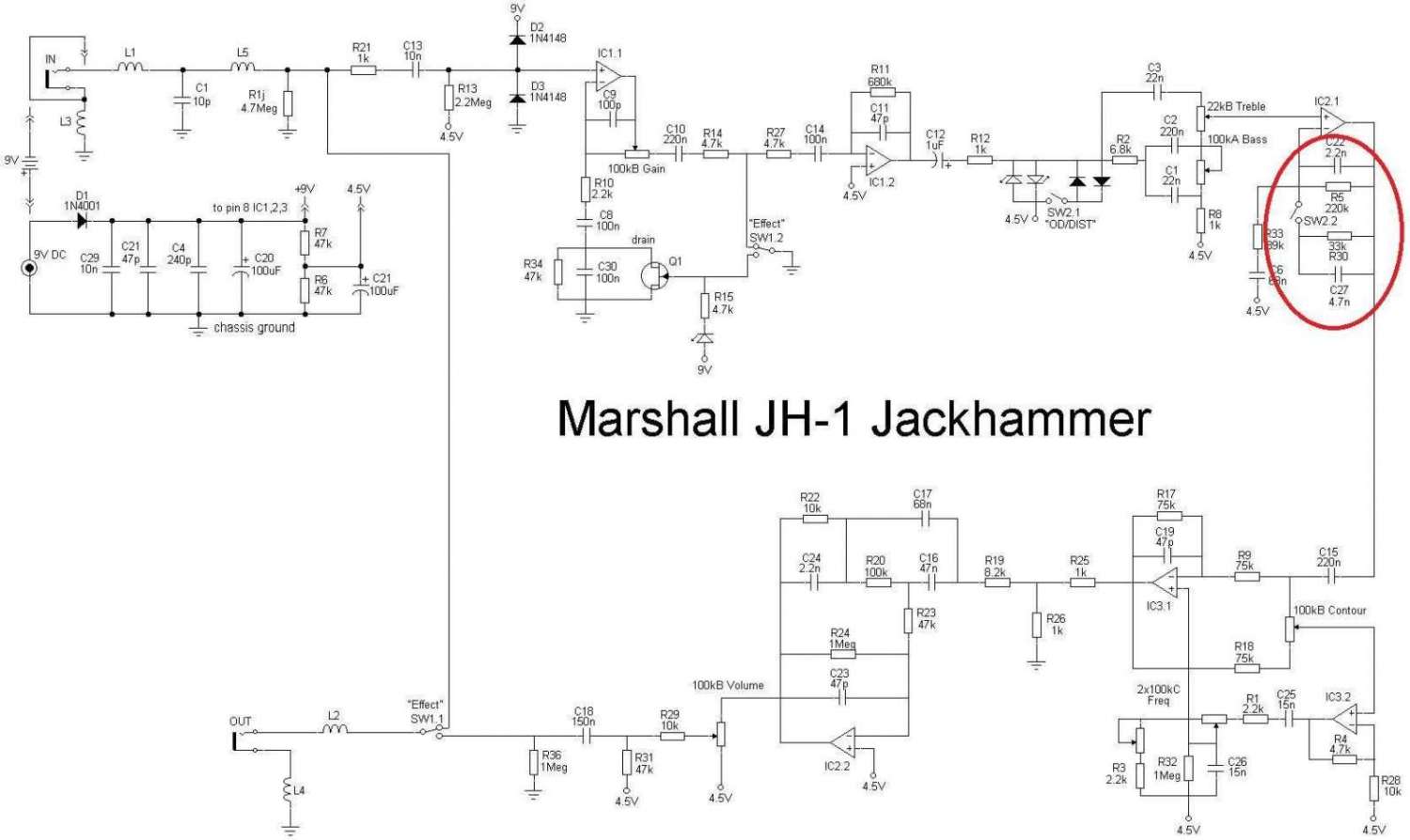

По анологии доработки  педали Маршалл Джекхаммер (там при режиме Dist. выдается мощный, басовитый и даже бубнящий сигнал) подбирают конденсаторы в цепи, обозначенной красным. Встречал где то в интернете статью. Хотя звук Джекхаммера в режиме Dist. не всем нравится. Сейчас (у меня есть такая педаль) с новым динамиком на МГ15 звучит достаточно пристойно, обилие баса хорошо убирается регулятором тембра.
« Последнее редактирование: Января 10, 2013, 14:15:25 от Leronchik »

Оффлайн Иван Алексеев

  • Новичок
  • *
  • Сообщений: 3
  • GuitarPlayer.Ru fan!
Re: Marshall MG15(Вьетнам) доработал
« Ответ #14 : Сентября 08, 2014, 21:06:00 »
Leronchik, Привет!
А ты можешь подсказать по комбику?
У меня такая ситуация. На комбике маршаловком мг15сф когда втыкаешь в порт мини-джек для подключения аудионосителя (там айпод нарисован еще), слышится только громкий гул и попердывание. Хз что это такое. Оставил младшему брату поиграть перед уходом в армию, пришел а звука то нету когда хотя бы комп по мини-джек подключаешь, только неприятный гул. Братишка говорит, что ничего не подключал, но мне кажется он его пару раз уронил. Перепробовал кучу проводов, все одно. Разобрал, посмотрел, с виду все нормально. Я сам в этом не особо шарю. Может быть в схеме что не так? Подскажи пжл что делать то) Все таки музыку тоже хочется через него иногда слушать)
