Добрый день, господа!

Нужен Ваш совет по такому вопросу.

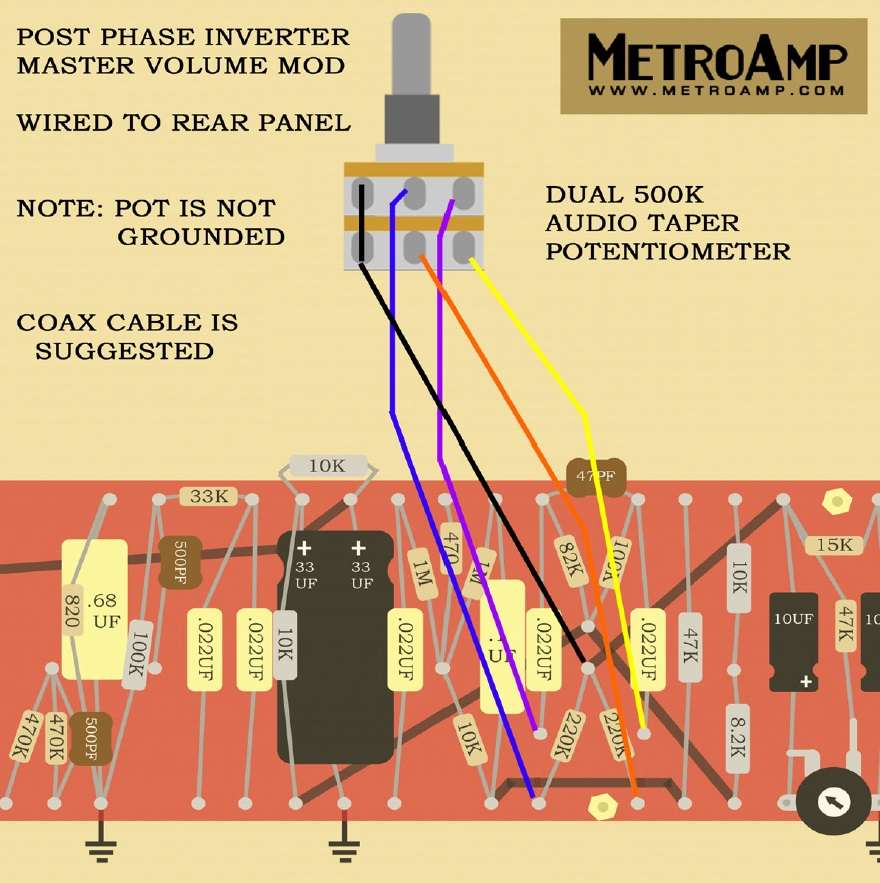

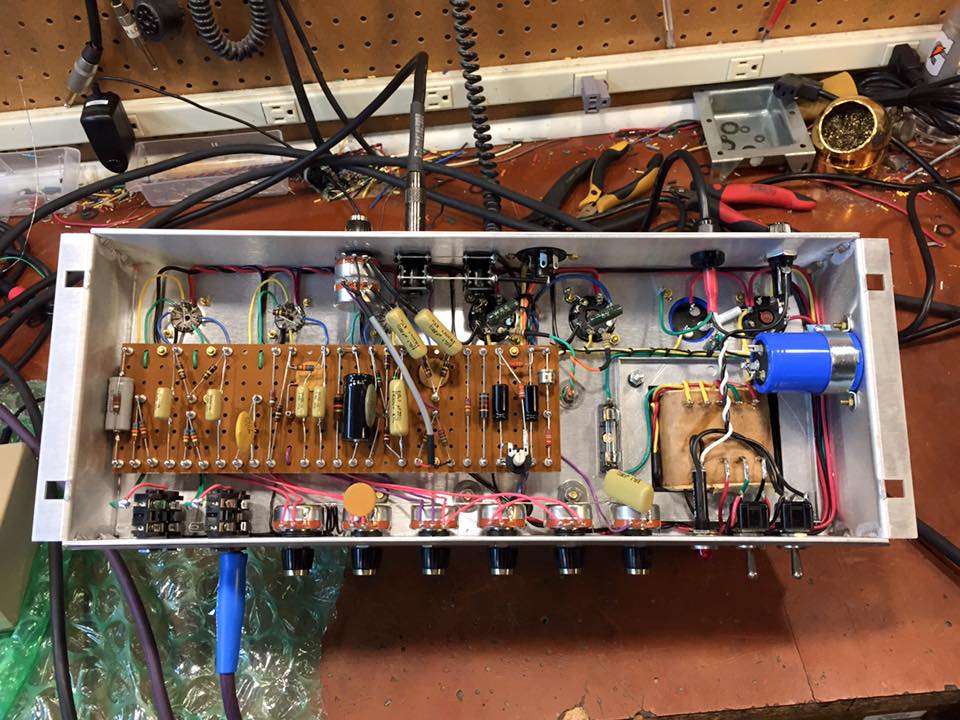

Собрал я недавно JTM45 по схеме metroamps. Звучит здорово, но для дома слишком громко, боюсь оглохнуть:) Решил поставить Master Volume. В интернетах гуляют 2 основных схемы. Одна, т.н. rich mod ppimv, в которой используется пот на 500кОм. Схема такая:
" alt="" class="bbc_img" />

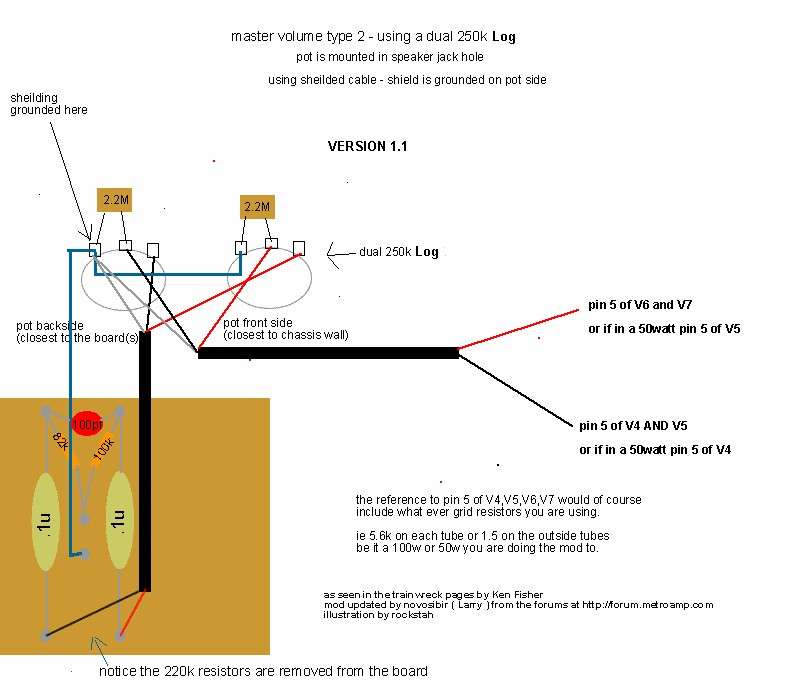

Вторая - это LarMar ppimv, схема такая:
" alt="" class="bbc_img" />
Насколько я понимаю, во втором варианте  провода от кондеров до ламп убираются и провода к лампочкам идут только от пота.
Я сделал первый вариант. Но теперь не могу настроить биас. Если полность повернуть подстроечный пот биаса по часовой стрелке, без ppimv показания были ~36mV, я ставил на лампы ~42mV (лампы КТ66). С ppimv при полностью повернутом по часовой стрелке поте показания ~51mV. Соответственно, если я начинаю его крутить, значение только увеличивается.
В правильности распайки я уверен, проверил несколько раз.
Куда уполз биас и как его лечить?

Не могу семплов, надо сначала биас выставить. Или выпаивать MV.

х/з ...я не спец ...но я бы предпочёл Мастер волюм ДО фазонвертора -- сразу сразу после тембро-блока  .. то есть - с выхода пота-Treble

А после того, как попробовал бы такой вариант, то попросил бы вернуть всё по схеме, то есть после фазоинвертора.

У JTM45 такая схема, что "тот самый" легендарный и любимый всеми звук, на 50% живёт в оконечнике и связь с преампом должна быть непосредственная. Лучше всего не делать в нём никакие мастер громкости. PPIMV (после фазика) чуть лучше, чем перед фазиком, но всё равно портит. На малой громкости презенс не работает и много лишнего верха появляется.

Sazabi, я делал несколько разных схем, в том числе и по таким схемам. Никаких проблем с биасом не было. Ищи косяки в сборке и не говори, что всё правильно собрал

Так ведь без ppimv все прекрасно работало и биас строился без проблем. PPIMV же простой, там 4 провода всего распаять. Раз уж усилок осилил, неужно тут накосячить мог?
Кстати, у меня провода там обычные ,не экранированые. Но сомневаюсь, что из-за этого проблема может быть, только разве что шумы.

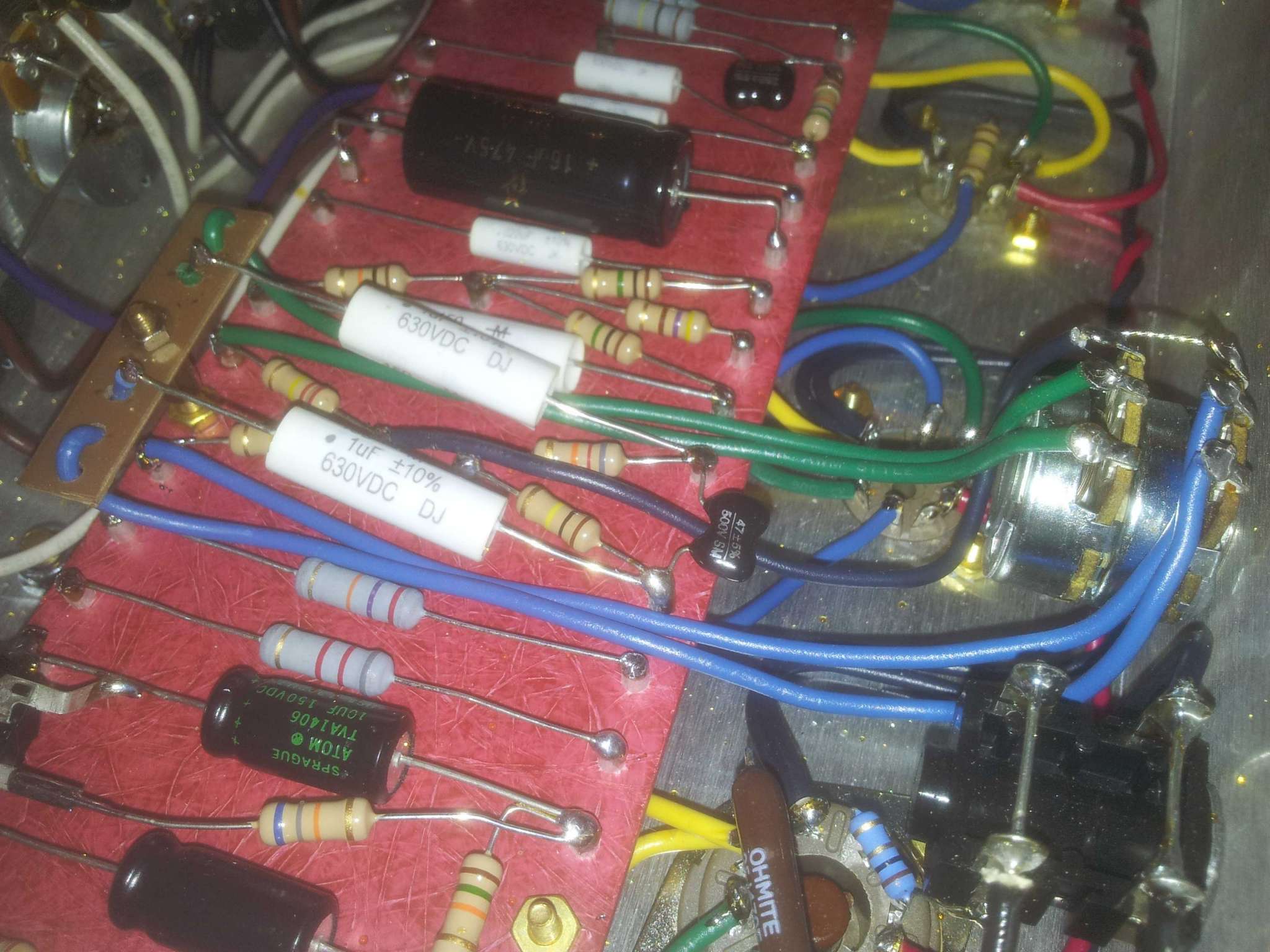

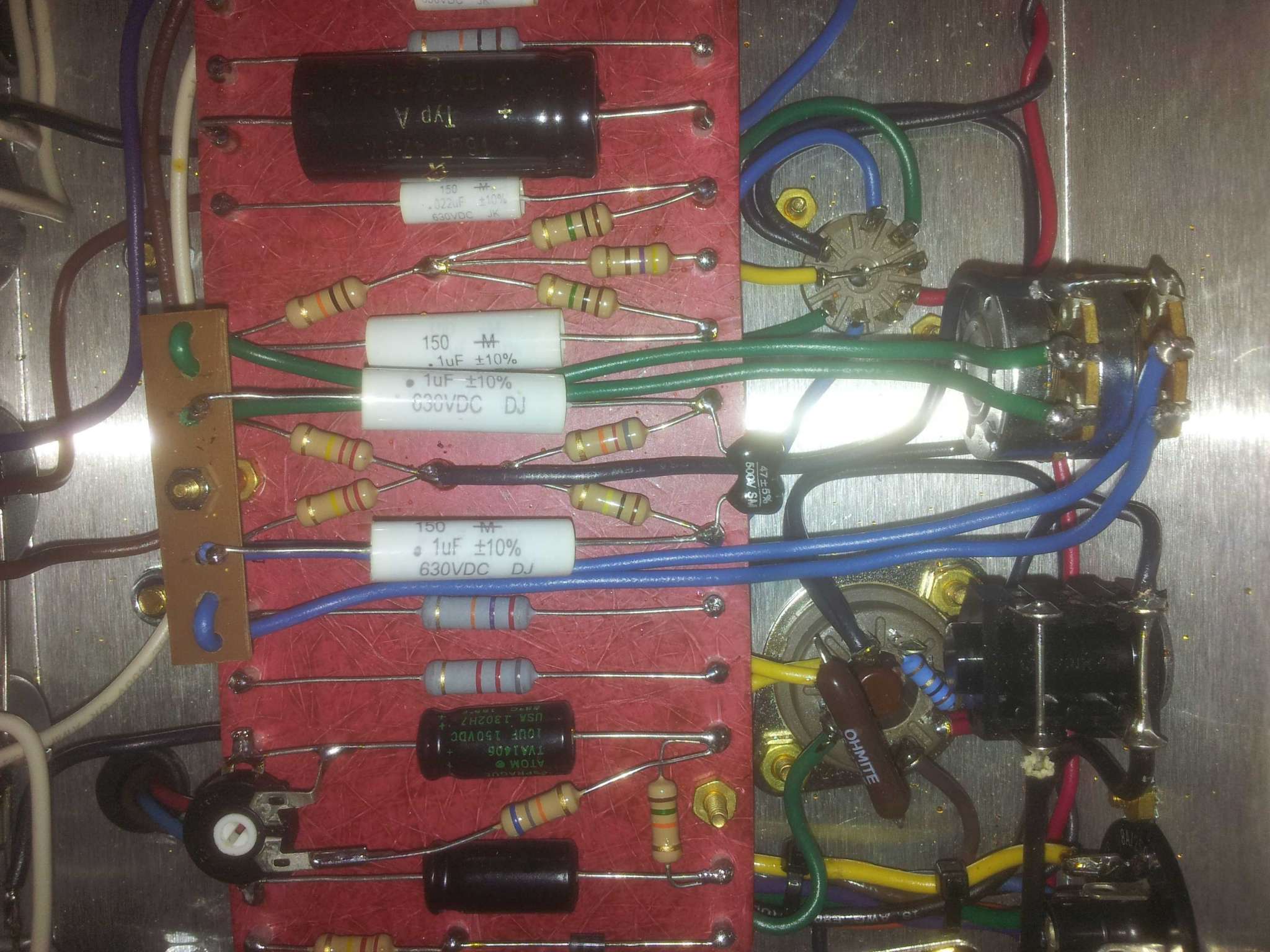

В приложенеии картинки, надеюсь, все видно.
В без регулятора никак, я иначе дома оглохну:)

Раз уж усилок осилил, неужно тут накосячить мог?

Зазнался видимо и потерял бдительность

Вот тебе картинка, там хорошо видно что и куда паять:

Да как бы не первый раз паяю.

Это как раз не важно. По картинке, что я показал, собирали тысячи паяльщиков по всему миру. Если у тебя не работает, вывод соответственный.

Спасибо за картинку, кэп. Было бы еще неплохо, если бы сначала посмотрел на мои. Там все то же самое.

Пожалуйста. На твоей картинке я не вижу резисторов 2,2Мег на потенциометрах, через которые подаётся напряжение смещения по экранированной оплётке кабеля.
Я вижу тебе не очень нравится это слышать, но мне больше нечего ответить кроме как: сделай всё как на моей картинке.

И то и то принципиально не отличается

Ты очень сильно заблуждаешься и с того момента как ты поймёшь причину, дела пойдут на поправку.

По выбранной тобой схеме напряжение смещения будет всегда плавать.
Поэтому или делай БМВ (мою схему), или корректируй схему подачи напряжения смещения, что бы попасть в нужный диапазон.

Вообще то схема метроампа мне не нравится, там не хватает ещё пары конденсаторов для надёжности.

Но тогда мне категорически непонятно, как народ пользует второй вариант, причем вполне успешно.

У меня сейчас нет времени много писать. Оно у тебя работает? То есть звук есть и регулятор регулирует?

Откорректировать диапазон напряжения смещения можно подобрав другой номинал резистора с красной стрелкой:
