схожая проблема, поэтому напишу сюда.
есть полностью перепаханный в mesa/boogie lone star советский трансляционный УМ-50А. нагрузку снимаю с расстриженной пополам и спараллеленной выходной 30В обмотки. в варианте схемы когда весь выхлоп преда подавался на фазоинвертор - выходная мощность на грязном канале и килогерцовом синусе 200мВ на входе преда - переваливала за 115Вт. мне, во первых, столько не надо, во вторых быстро начинал дымиться мой 80Вт P.Audio, ну и в третьих выходные лампы так долго не протянут, а г807 теперь на дороге валяются не так уж часто. уронил выход преда делителем, выставить мощник на выход примерно 60Вт удалось потенциометром на 47к с резистором на 1,8М в верхнем плече.
сейчас понял что мне не достаточно гейна, подумываю ввалить весь выхлоп преда прямо на фазик, и запилить мастер громкость на стерео потенциометре непосредственно перед управляющими сетками выходных ламп мощника, разумеется за кондёрами.
вопросы такие:
1)не понимаю как правильно подобрать/рассчитать номинал стереопотенциометра под г807, чтоб ничего другое сильно не уплыло и нормально регулировалось в пределах пусть 60 выходных ватт, и по какой схеме это всё дело включить.
2)вопрос к допустимой рассеиваемой мощности самого потенциометра, тк амплитуда сигнала перед большими лампами представляется мне весьма приличной.
сегодняшняя схема в части фазика вот

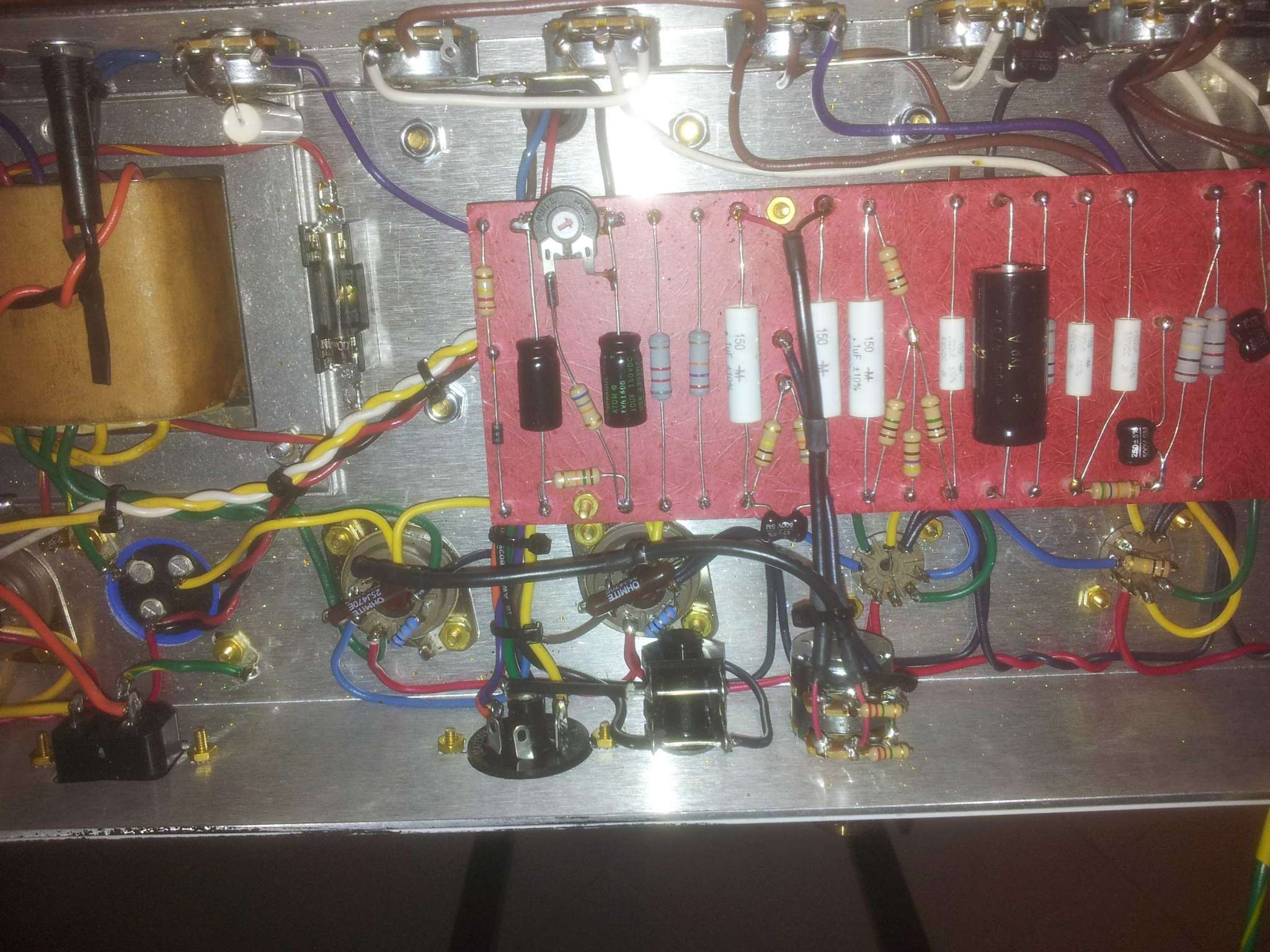

и сам усь
