Автор Тема: Мод АМТ SS-11B – превращаем канал crunch в lead.  (Прочитано 14444 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89924
  • Репутация: +9877/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #15 : Октября 13, 2017, 19:43:54 »
ОлегВЛ, Хорошо, отрисую кусок схемы с обозначениями в стиле первой схемы и сюда кину. Чутка позже...

Оффлайн ОлегВЛ Автор темы

  • Эксперт
  • *****
  • Сообщений: 1704
  • Репутация: +114/-14
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #16 : Октября 13, 2017, 20:02:31 »
ОлегВЛ, Хорошо, отрисую кусок схемы с обозначениями в стиле первой схемы и сюда кину. Чутка позже...
Да принцип то я понял, мне бы конкретики.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89924
  • Репутация: +9877/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #17 : Октября 13, 2017, 20:08:48 »
Да принцип то я понял, мне бы конкретики.

 ??? что может быть конкретнее схемы?

Оффлайн ОлегВЛ Автор темы

  • Эксперт
  • *****
  • Сообщений: 1704
  • Репутация: +114/-14
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #18 : Октября 13, 2017, 20:10:28 »
??? что может быть конкретнее схемы?
Ну в первом посте первая схема - это блок схема. Я пока что придумал, как коммутацию сделать, попозже нарисую.
« Последнее редактирование: Октября 13, 2017, 20:13:22 от ОлегВЛ »

Оффлайн Alex Leem

  • Эксперт
  • *****
  • Сообщений: 2437
  • Репутация: +321/-4
  • LightMaster
    • YouTube
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #19 : Октября 14, 2017, 00:07:01 »
Азнаур, если не трудно, подправьте схему - чо куда там должно идти. А подумаю, как это можно реализовать. Но без дополнительного переключателя, как на Птере, это вряд ли можно сделать.

На Птере мне кранч нравился на клин-канале с бустом - вот такой бы сделать. Там темброблок идет спереди.
Я понимаю, что для этого. У меня достаточно выхлопной датчик - Фокин Хот Бриз, но даже он не дает кранча при полностью выкрученном гейне , только фон увеличивается.

... и добавил:
Действительно, нужен принципиально новый вариант преампа.  Адекватнее было бы переключение одной кнопкой клин/кранч, а второй (клин/кранч)/лид. Т.е. общий темброблок должен быть у каналов клин и кранч.
Как я понимаю, тут вырисовывается концепция четырех каналов? Или просто перенос кранча на клин?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89924
  • Репутация: +9877/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #20 : Октября 14, 2017, 01:05:41 »
Вот схема мода чистого канала на кранчовый вариант. Гейном можно получить и нормальный клин. Если поднять усиление каскада на Х9, то можно и приличный по уровню кранч получить.

Красным обозначены новые элементы. Зеленый - замена штатного номинала. Реле 4.1  используется родное. На нем надо запаять перемычку как выше по моду Кранча. Удалить конденсатор С13. Таким образом освобождаем половинку. На второй половинке собираем по моей схеме. Управление этого реле перкидываем на цепь Клин/Драйв.



... и добавил:

ОлегВЛ, Я говорю про принципиальную схему, а не блок-схему.

Оффлайн Andrew Usachev

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #21 : Октября 15, 2017, 00:14:21 »
А у меня своя версия мода "CRUNCH --> Lead", вариант для ленивых  и тех, у кого нет нужных инструментов.

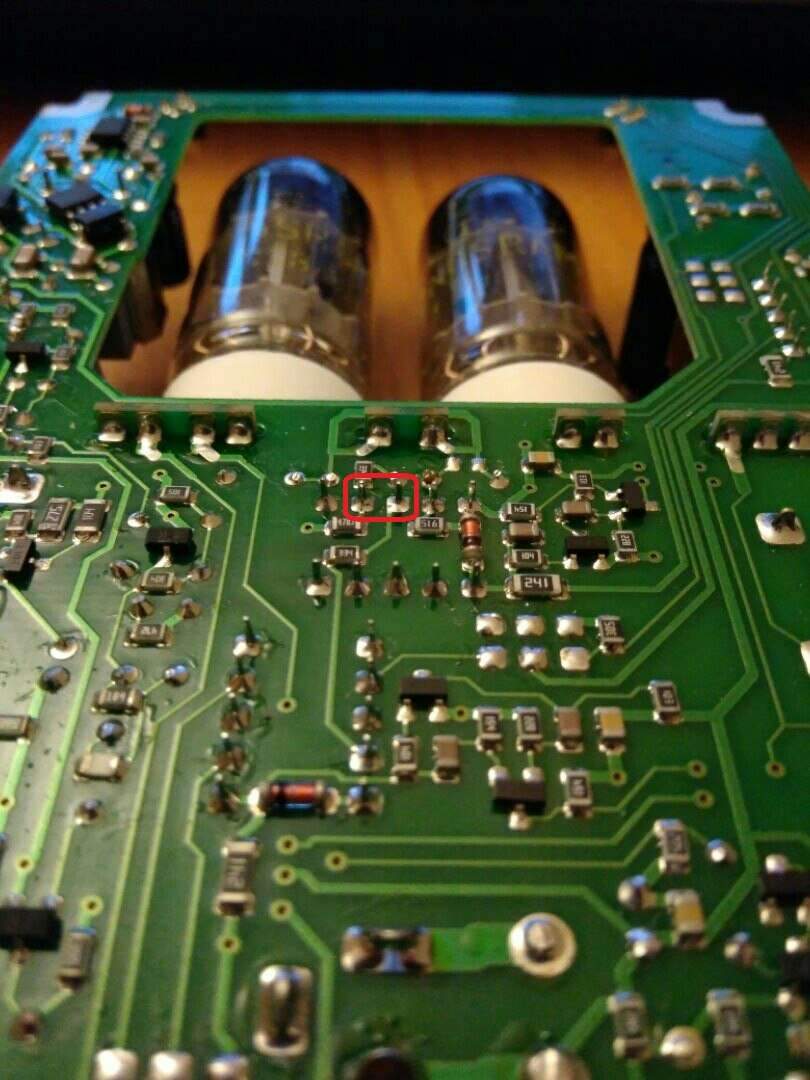

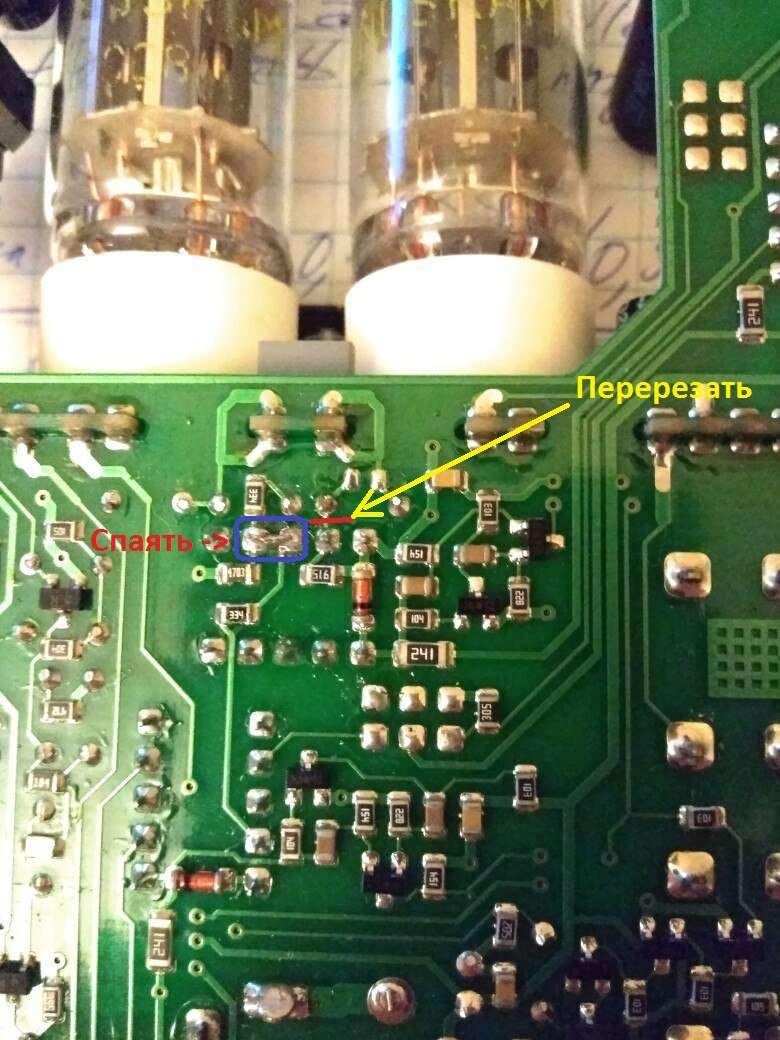

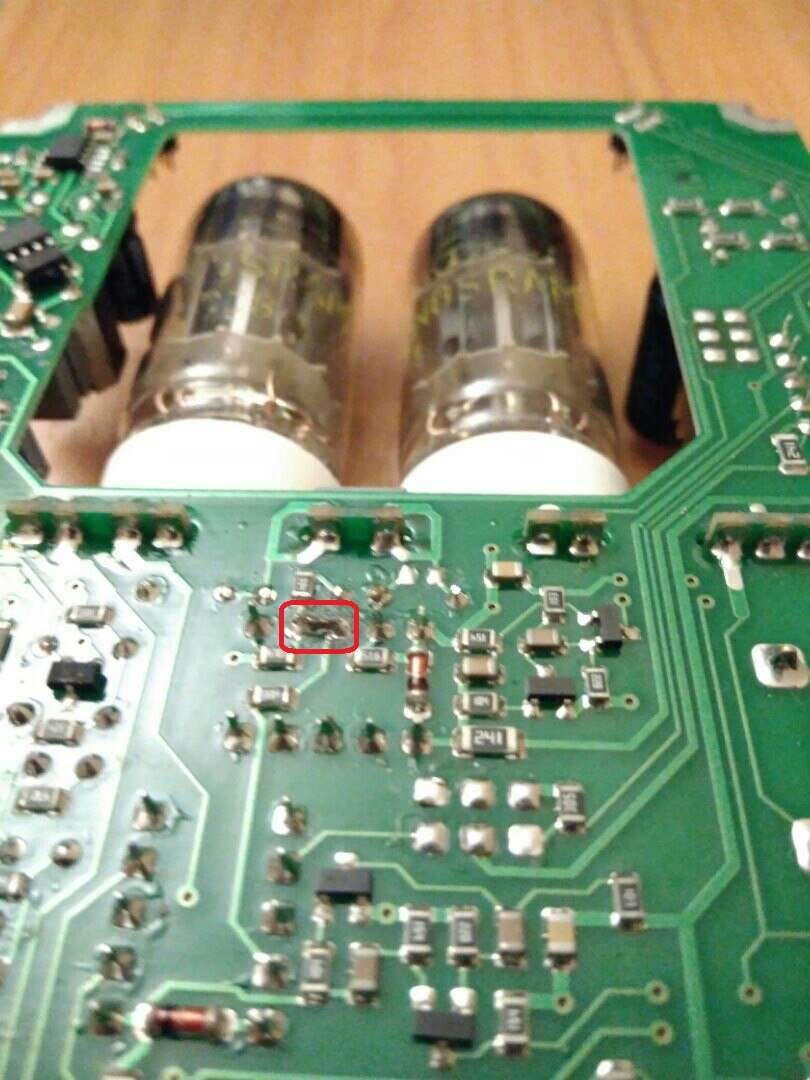

Понадобится только отвертка, нож и паяльник (желательно). Итак, всё что нам нужно для превращения канала кранч в еще один канал lead, это соединить два контакта (обведены на фото), и перерезать одну дорожку на плате (перечеркнута красным). Тип модели (старая/новая) значения не имеет. В результате,  канал кранч получает весь запас гейна на 4-х каскадах, однако у него ощутимо больше верхней середины, звук несколько ярче, посравнению с каналом lead, что лично мне очень понравилось. По ссылке ниже демка с обоими каналами, писал через штатный кабсим напрямую в звуковуху, на обоих каналах гейн и level на 12 часов.
https://drive.google.com/open?id=0B8BGqmOKo0InNVNEdEQtc3p3dW8
« Последнее редактирование: Октября 15, 2017, 00:22:19 от Andrew Usachev »

Оффлайн ОлегВЛ Автор темы

  • Эксперт
  • *****
  • Сообщений: 1704
  • Репутация: +114/-14
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #22 : Октября 15, 2017, 09:26:23 »
Интересно мнение производителя на этот счет - неужели он не задался вопросом, нафига мы этой фигней страдаем?

Оффлайн Andrew Usachev

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #23 : Октября 15, 2017, 13:05:17 »
Интересно мнение производителя на этот счет - неужели он не задался вопросом, нафига мы этой фигней страдаем?

Мне тут говорили что даже гитарист Черного Обелиска свой SS-11b так же модил, хотя он официально является эндорсером АМТ, так что не только мы в теме))
А производителю я изначально задавал вопрос как сделать такой мод на сайте, ответа не получил, написал на официальном форуме АМТ, опять тишина, написал в официальной группе в ВК, после на форуме ответили отпиской "такое мы не делаем". А по факту все оказалось проще простого, просто производителю пофиг на юзеров, вот такой вот сервис по-русски... :7:

Оффлайн MarichevS

  • Ветеран форума
  • ******
  • Сообщений: 3606
  • Репутация: +547/-96
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #24 : Октября 15, 2017, 13:46:19 »
Мне тут говорили что даже гитарист Черного Обелиска свой SS-11b так же модил, хотя он официально является эндорсером АМТ, так что не только мы в теме))
А производителю я изначально задавал вопрос как сделать такой мод на сайте, ответа не получил, написал на официальном форуме АМТ, опять тишина, написал в официальной группе в ВК, после на форуме ответили отпиской "такое мы не делаем". А по факту все оказалось проще простого, просто производителю пофиг на юзеров, вот такой вот сервис по-русски... :7:
в отсутствии внимания к юзерам и слабой поддержке, я бы не делал таких выводов, почитайте хотя бы тему о Пангеях. Вы слабо себе наверное представляете, какое количество предложений и пожеланий мы получаем... . Большую часть их мы внедряем, на некоторые мы не реагируем, так как пока не видим в них смысла.

Оффлайн ОлегВЛ Автор темы

  • Эксперт
  • *****
  • Сообщений: 1704
  • Репутация: +114/-14
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #25 : Октября 15, 2017, 17:17:11 »
Мне тут говорили что даже гитарист Черного Обелиска свой SS-11b так же модил, хотя он официально является эндорсером АМТ, так что не только мы в теме))
А производителю я изначально задавал вопрос как сделать такой мод на сайте, ответа не получил, написал на официальном форуме АМТ, опять тишина, написал в официальной группе в ВК, после на форуме ответили отпиской "такое мы не делаем". А по факту все оказалось проще простого, просто производителю пофиг на юзеров, вот такой вот сервис по-русски... :7:
Ты хочешь, чтобы производитель официально признал, что он немного не то сделал? Такого ты никогда не дождешься.
И советовать тебе он тоже ничего не будет, хотя знает как это сделать, потому что ты полезешь, тебя током долбанет, а виноват кто будет?
А я тут тему запилил и производитель как бы ни при чем.


... и добавил:

MarichevS, будет ли SS-11C с кранч-каналом по схеме АЗГ? Т.е. с общим эквалайзером у клина и кранча? Можно и название поменять, например ТОС-1 «Буратино».
« Последнее редактирование: Октября 15, 2017, 19:32:11 от ОлегВЛ »

Оффлайн Alex Leem

  • Эксперт
  • *****
  • Сообщений: 2437
  • Репутация: +321/-4
  • LightMaster
    • YouTube
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #26 : Октября 15, 2017, 18:22:37 »
MarichevS, будет ли SS-11C с кранч-каналом по схеме АЗГ? Т.е. с общим эквалайзером у клина и кранча?
Мне кажется, что для такого варианта надо и расположение органов управления менять. Для логичности. А это по сути совсем новый прибор получится. Думаю это можно в формате модов все и оставить.
Это получается сейчас есть мод на два лида, на перенос кранча на чистый. Кто-то делал мод под Маршалл с британским флагом на решетке, но деталями делиться не стал.
На гитар-геар кто-то хотел делать мод под Богнер, но чет там все затихло. http://guitar-gear.ru/forum/topic/3958-%D0%BC%D0%BE%D0%B4-ss11-%D0%B2-bogner-ecstasy-blueplexi-chanel/

Оффлайн ОлегВЛ Автор темы

  • Эксперт
  • *****
  • Сообщений: 1704
  • Репутация: +114/-14
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #27 : Октября 15, 2017, 18:26:50 »
Мне кажется, что для такого варианта надо и расположение органов управления менять. Для логичности. А это по сути совсем новый прибор получится. Думаю это можно в формате модов все и оставить.
Это получается сейчас есть мод на два лида, на перенос кранча на чистый. Кто-то делал мод под Маршалл с британским флагом на решетке, но деталями делиться не стал.
На гитар-геар кто-то хотел делать мод под Богнер, но чет там все затихло. http://guitar-gear.ru/forum/topic/3958-%D0%BC%D0%BE%D0%B4-ss11-%D0%B2-bogner-ecstasy-blueplexi-chanel/
Так вот откуда схему можно было взять! Спасибо!

Оффлайн Alex Leem

  • Эксперт
  • *****
  • Сообщений: 2437
  • Репутация: +321/-4
  • LightMaster
    • YouTube
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #28 : Октября 15, 2017, 18:28:11 »
Так вот откуда схему можно было взять! Спасибо!
А я ее оттуда кому-то уже скидывал. Как раз с тем же вопросом про два лида.

Оффлайн ОлегВЛ Автор темы

  • Эксперт
  • *****
  • Сообщений: 1704
  • Репутация: +114/-14
Re: АМТ SS-11B – превращаем канал crunch в lead.
« Ответ #29 : Октября 15, 2017, 18:29:16 »
Пардон, тупанул.
« Последнее редактирование: Октября 16, 2017, 00:15:52 от ОлегВЛ »
