don_joker, еще бы)
Если не ошибаюсь это их собственные разработки
Они схемы в нет не сливают)
http://vk.com/thrash_electronics

don_joker, самый главный вопрос, зачем Вам схема именно этой примочки?

она у меня есть но она не работает вот и охота ее воскресить))

Отдать мастеру, он без схемы починит

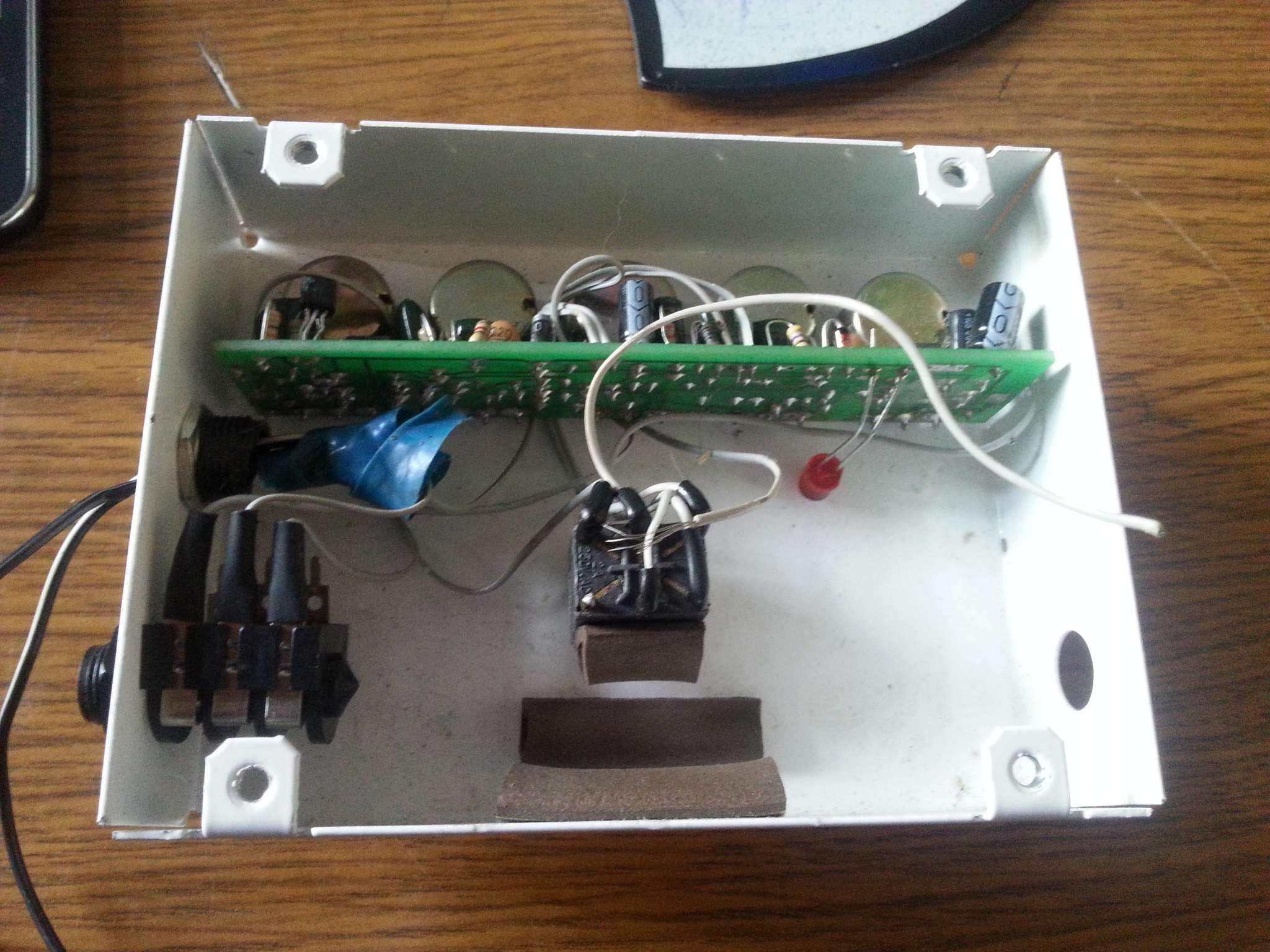

don_joker, закинь сюда фото внутренностей в хорошем разрешении, устроим обсуждение
ну и симптомы) может решение найдем
Всякое бывает

блин а как же тогда быть??

послать письмо производителю с запросом схемы, не забудь указать серийный номер и описание неисправности

don_joker, вай, если так делают сами трешовцы, жирный минус им...
А вообще в текущем ее состоянии можно "докумекать" что к чему и как, это к слову.
Если схему не вышлют, стоило бы нормального мастера сыскать.

Доводилось разгрeбать подобное.
ЗЫ проводку бы заменить... на вид она чето едва живая

не в городе Пятигорске я )) а до меня в ней ковырялся предидуший хозяин )) вот и теперь приходится разгребать )) вот я нашол оригинал этого творения и у видел в нем крону теперь втыкаю зачем она там))
вот так примерно все должно выглядеть))
