Александр Лядский, Вот такая схема у меня!
На моем рисунке IN и OUT дециматора соответствуют GUITAR IN и GUITAR OUT!Эквалайзер исключительно для подъема низких, чтобы на домашней громкости получить чуть больше объема в звуке. Если пишусь - отключаю эквалайзер!
Принцип Дециматора с петлей - взять исходный сигнал гитары, и сравнить его с конечным сигналом.
Как я делаю:
1) Беру фактически чистый сигнал гитары и завожу его в дециматор на основной вход GUITAR IN (через тюнер). Тюнер у меня также выполняет функцию Kill Switch (отключение звука).
2) С выхода дециматора GUITAR OUT вешаю все эффекты (которые ставятся до перегруза), далее перегрузы и завожу на вход лампового усилителя.
3) С SEND петли усилителя завожу напрямую в DEC IN. Теперь дециматор отрубает все шумы от перегрузов.
4) С DEC OUT (почищенный сигнал) уже завожу проводом на всю остальную постобработку/модуляцию.
5) Из модуляции завожу сигнал в RETURN усилителя.
6) И далее спикерным кабелем на кабинет.
Фэйзер забыл в схему ставить. Но он у меня последовательно после компрессора перед Uni-Vibe стоит! Так что просто одним блоком на схеме меньше.

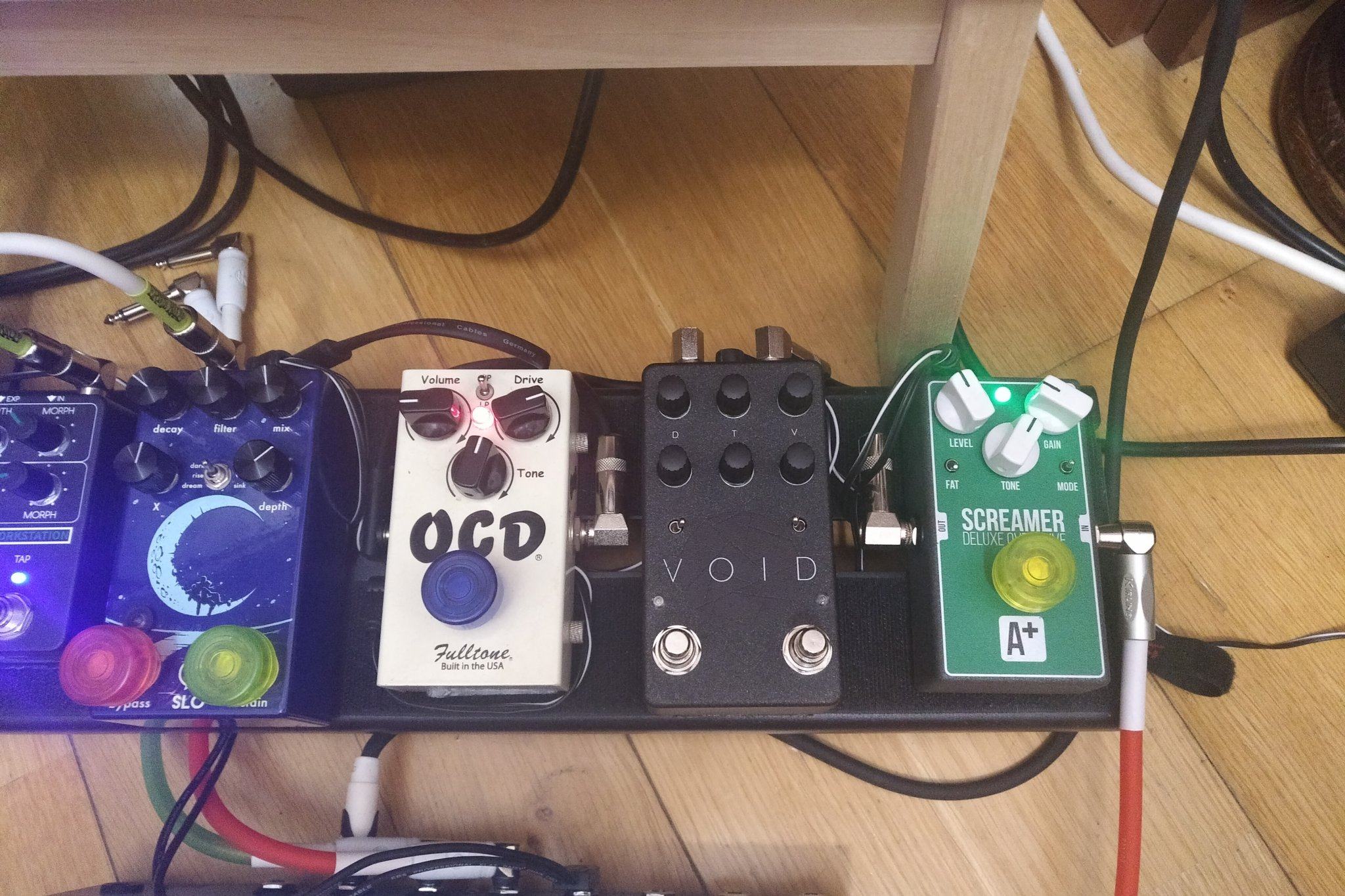

А сейчас вообще борд чуть другой!
Я под настроение педали дергаю! Благо, заварился до катаклизмов!
... и добавил:По твоей схеме вижу так!
Единственное, я компрессор после кваки ставлю. Но это и не особо важно. Никогда компрессор с квакой не юзал вместе. Принципиально, так как компрессор сильно повышает сигнал, лучше все же ставить его после кваки. При пробной совместной коммутации компрессор после кваки мне гораздо больше зашел. Фактически, компрессор после кваки отдаленно похож на Кваку с бустером. При этом, компрессор до кваки все же сильнее засерает сигнал. Короче, рекомендую попробовать по месту. Что больше нравится.
Вамми не владею. Что из них в начале лучше (квака или вамми) - надо по месту смотреть.
