Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #375 : Мая 02, 2019, 04:46:54 »
Цитата: True Divaner от Мая 02, 2019, 04:44:57
Куда вставлять собрался?

В P1, если не влезет то куплю D2 )
В идеале хотел бы в SS11,  но там с местом очень напряжно.
« Последнее редактирование: Мая 02, 2019, 04:48:57 от MGK »

Оффлайн Alex Leem

  • Эксперт
  • *****
  • Сообщений: 2440
  • Репутация: +321/-4
  • LightMaster
    • YouTube
Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #376 : Мая 02, 2019, 22:31:46 »
Цитата: MGK от Мая 02, 2019, 04:46:54
В P1, если не влезет то куплю D2 )
В идеале хотел бы в SS11,  но там с местом очень напряжно.
В СС-30 можно две таких поставить )))

Оффлайн MGK

  • Новичок
  • *
  • Сообщений: 99
  • Репутация: +31/-0
  • Tool fan
Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #377 : Мая 06, 2019, 21:20:38 »
Забрал сегодня на почте CP16A-6F22.

На все встраивание в P1  ушло около часа,  в моём случае провода на модуле уже были припаяны.
Немного "повезло" с распайкой, были закорочены красный и черный провод на одну линию питания (1 и 2 контакт на плате) . Перепаял как нужно((1 и 3 контакт на плате)).
Так что если заказывали в праздники, проверьте, вдруг AMT снова ошиблись. Ну все мы люди  :alc:

Модуль немного греется, но не критично.
Размер полностью аналогичен стандартной "Кроне", в батарейный отсек вмещается идеально.
Покупкой доволен, но перед приобретением стоит взвесить все "за" и "против", и  решить что нужнее - встроенный и почти неуправляемый модуль в педали или полноценная "Пангея".

Косячная распайка:


Правильная распайка:

Оффлайн True Divaner

  • Ветеран форума
  • ******
  • Сообщений: 3884
  • Репутация: +2273/-14
  • перегруZофил
Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #378 : Мая 07, 2019, 04:32:24 »
MGK, а как на счёт того, чтоб выложить итоговую фотку P1 + CP-16A с кишками?

Оффлайн MGK

  • Новичок
  • *
  • Сообщений: 99
  • Репутация: +31/-0
  • Tool fan
Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #379 : Мая 07, 2019, 07:33:57 »

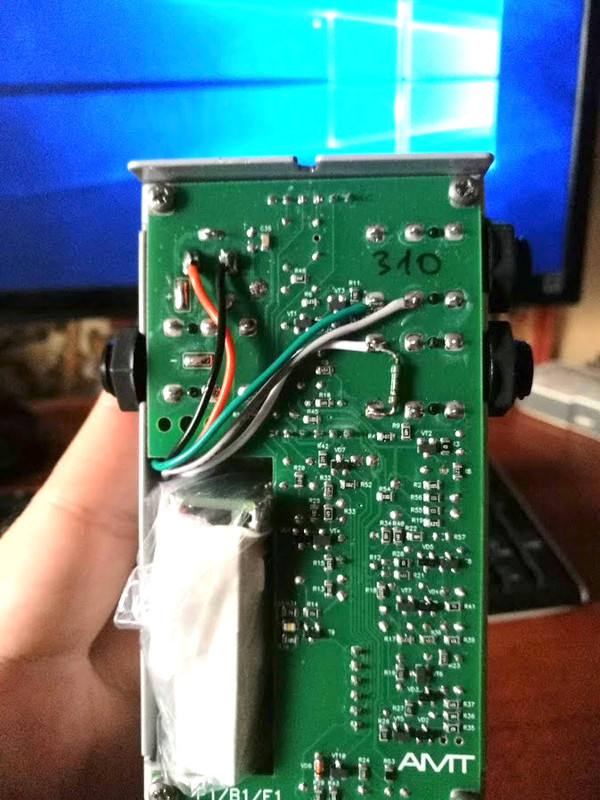

Вот промежуточный вариант (сейчас резистор заменил на 510k, на фото 100к)



Update
На фотке видно  что резистор припаян к двум штырькам разъема.
Фишка в том что они закорочены, так что сопротивление бесполезно  ;D, т.к. резистор не работает.
Нужно резистор припаять к нижнему штырьку, а провод входа CP16 к другому выводу резистора.

« Последнее редактирование: Мая 07, 2019, 10:56:36 от MGK »

Оффлайн Alex Leem

  • Эксперт
  • *****
  • Сообщений: 2440
  • Репутация: +321/-4
  • LightMaster
    • YouTube
Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #380 : Мая 07, 2019, 09:56:46 »
Цитата: MGK от Мая 07, 2019, 07:33:57
Вот промежуточный вариант (сейчас резистор заменил на 510k, на фото 100к)



Нормусь. Я вот все думаю, можно реализовать переключение пресетов пангеи вместе с переключением педали. Так можно сразу получить два полноценных канала.

Оффлайн Vitality

  • Эксперт
  • *****
  • Сообщений: 2135
  • Репутация: +220/-2
  • Хевиметл в кожну хату!
    • ГэПэ
Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #381 : Мая 07, 2019, 11:17:57 »
Цитата: Alex Leem от Мая 07, 2019, 09:56:46
Я вот все думаю, можно реализовать переключение пресетов пангеи вместе с переключением педали. Так можно сразу получить два полноценных канала.
Да можно, конечно это актуальнее для La2 будет, взять сигнал со светодиода. На клине можно HPF отключать допустим.

Оффлайн romker

  • Ветеран форума
  • ******
  • Сообщений: 5393
  • Репутация: +181/-80
  • Mr. Delirium Tremens
Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #382 : Мая 07, 2019, 11:30:58 »
Немного не понял как там импульсы выбирать... или нельзя? Типа один любимый залил и он постоянно активен..

Оффлайн UltrasSlim

  • Эксперт
  • *****
  • Сообщений: 1432
  • Репутация: +95/-1
Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #383 : Мая 07, 2019, 12:05:24 »
Цитата: romker от Мая 07, 2019, 11:30:58
Немного не понял как там импульсы выбирать... или нельзя? Типа один любимый залил и он постоянно активен..
Как я понял можно залить несколько пресетов и переключать их минисвитчами

Оффлайн romker

  • Ветеран форума
  • ******
  • Сообщений: 5393
  • Репутация: +181/-80
  • Mr. Delirium Tremens
Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #384 : Мая 07, 2019, 12:06:50 »
Цитата: UltrasSlim от Мая 07, 2019, 12:05:24
Как я понял можно залить несколько пресетов и переключать их минисвитчами
И они выведены на корпус педали? Или надо раскручивать его каждый раз для переключения

Оффлайн UltrasSlim

  • Эксперт
  • *****
  • Сообщений: 1432
  • Репутация: +95/-1
Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #385 : Мая 07, 2019, 12:14:47 »
Цитата: romker от Мая 07, 2019, 12:06:50
И они выведены на корпус педали? Или надо раскручивать его каждый раз для переключения
Нет, наверное придется раскручивать)

Оффлайн MarichevS

  • Ветеран форума
  • ******
  • Сообщений: 3606
  • Репутация: +547/-96
Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #386 : Мая 07, 2019, 12:21:53 »
Цитата: romker от Мая 07, 2019, 12:06:50
И они выведены на корпус педали? Или надо раскручивать его каждый раз для переключения
если есть желание можно вывести хоть куда переключатель. Если нет желания и хватит одного - залил один. Плюс включил рум преамп усил... все как в мини пангее.

... и добавил:

зато все внутри любимой педалины и не надо доп коробок!

« Последнее редактирование: Мая 07, 2019, 12:24:13 от MarichevS »

Оффлайн MGK

  • Новичок
  • *
  • Сообщений: 99
  • Репутация: +31/-0
  • Tool fan
Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #387 : Мая 07, 2019, 12:25:03 »
Цитата: romker от Мая 07, 2019, 12:06:50
И они выведены на корпус педали? Или надо раскручивать его каждый раз для переключения

Можно с одним импульсом, можно вывести переключатели, или энкодер приделать, дисплей, миди и т.д.
Модуль собственно предназначен для тех кто собирается в свои приборы интегрировать Пангею.
Для остальных есть CP100 и CP100FX.

P/S
Сергей Николаевич опередил. :)
« Последнее редактирование: Мая 07, 2019, 12:26:54 от MGK »

Оффлайн skserg

  • Опытный
  • ****
  • Сообщений: 885
  • Репутация: +208/-0
Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #388 : Мая 07, 2019, 12:25:28 »
да по сути, всегда есть один-два любимых.. Мне кажется, вполне себе удобная штука для LA1-2 преампов. Или для басового БС-1, в котором отсек для 2х батареек есть. Залил импульс и играешь концерт.. Разонравился, достал, всунул кабель юсб и перепрошил..Хотя, обычная Пангея все равно вне конкуренции остается. Имхо, все равно больше модуль для крафта остается.

Оффлайн romker

  • Ветеран форума
  • ******
  • Сообщений: 5393
  • Репутация: +181/-80
  • Mr. Delirium Tremens
Re: НОВИНКА 2017: AMT Pangaea CP-16 module
« Ответ #389 : Мая 07, 2019, 12:40:50 »
Ну один, так один. Не проблема. А вот вопрос: в ЛА2 есть 3 выхода. ипульсник подучается вместо штатного спикерсима?
