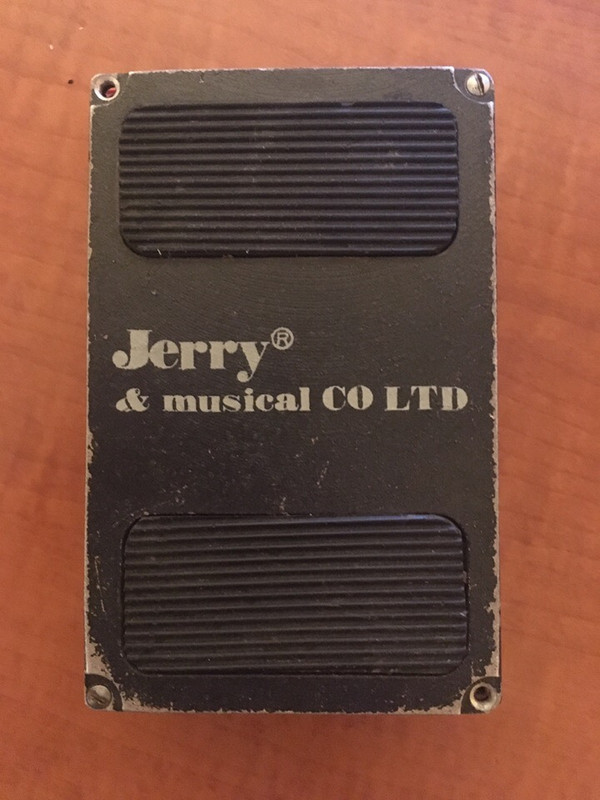

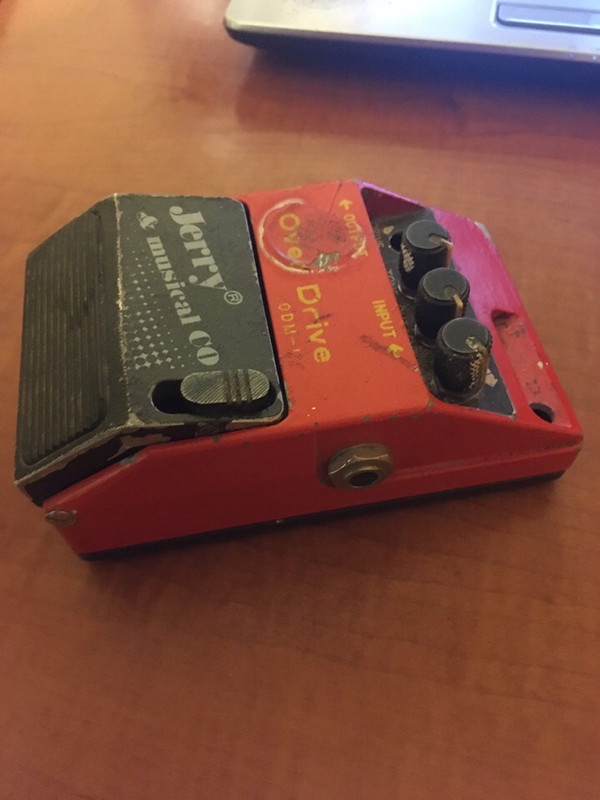

Камрады, помогите опознать педаль. В инете инфы никакой не нашел.

Нутро бы посмотреть. По плате многое бы прояснилось.

Vitality, я знаю что её перепаивали и не знаю, родная ли это схема или же родную выкинули

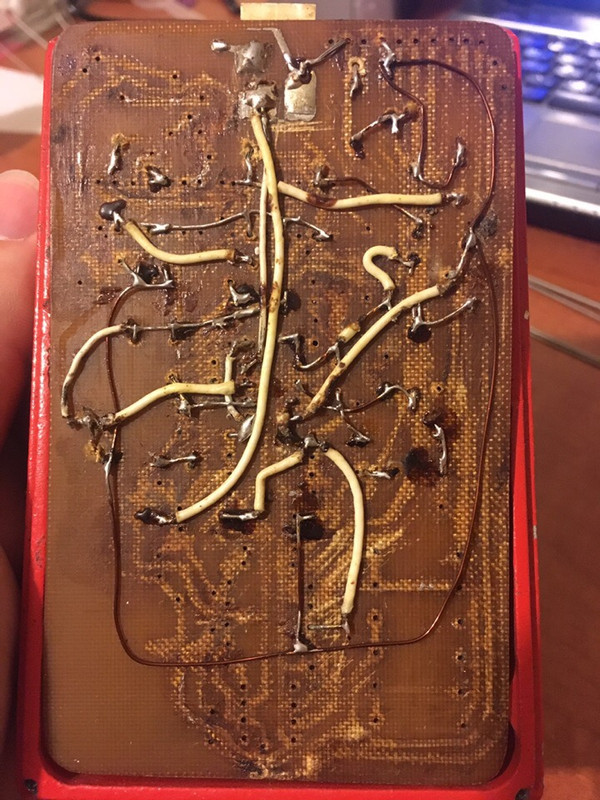

Никогда не видел подобных корпусов. Внутри полный кал из совковой комплектухи. Можно отметить, что подобный монтаж похож на 2000 года, когда ещё про ЛУТ ничего не знали и применялся метод удаления дорожек старых плат и распайка проводками. Тоесть новая "плата" явно поделка 20 летней давности... примерно.
Сам текстолит скорее всего родной.

А вообще похоже на серийку, это явно не штучный самопал. Но странно, что гугл вообще молчит

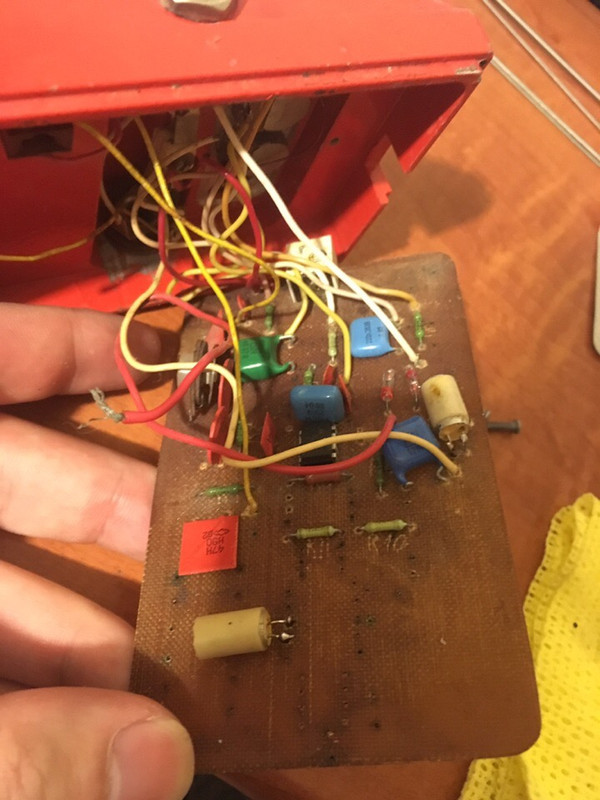

Етить колотить, вот это кишки

Зато ограничение на германиевых диодах

...А вообще похоже на серийку...

На серийку? Интересно, сколько получал тот несчастный монтажник, который городил ЭТО серийно?

На серийку? Интересно, сколько получал тот несчастный монтажник, который городил ЭТО серийно?

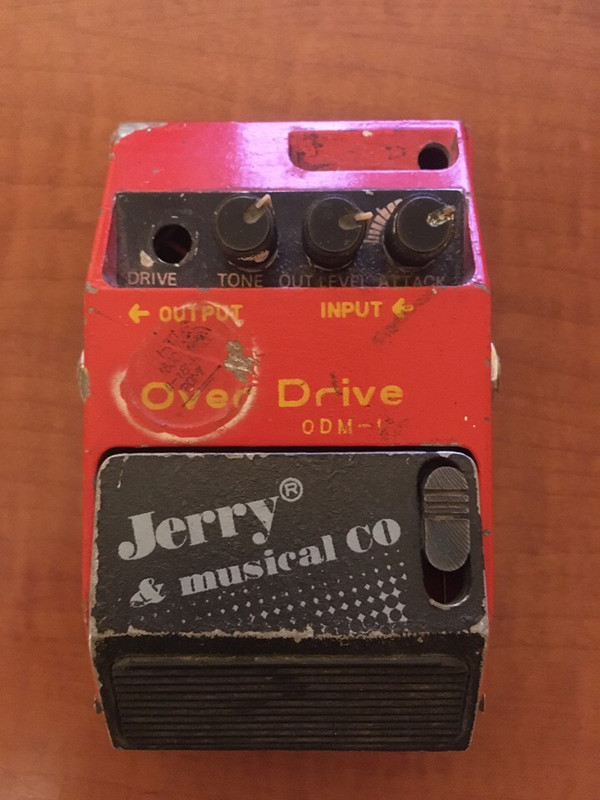

Если я верно понял, имелось ввиду что плата/корпус вполне могут быть мелкосерийным производством. Вряд ли бы кто стал для одного экземпляра так заморачиваться с  "overdrive odm-1 Jerry & musical co"
С другой стороны ну вычислим мы - делал Иван Сидоров с кооперативом "Джерри и Со" с июня по октябрь 90. Сделано было 15 шт, все проданы. Автор потерялся в 90-ых и о его судьбе ничего неизвестно. А дальше чего?

На серийку? Интересно, сколько получал тот несчастный монтажник, который городил ЭТО серийно?

Я имел ввиду корпус серийный. Его явно делали со знанием дела. Покрас, шрифты - всё на уровне.
На плате видны следы удалённых дорожек. Рисунок дорожек явно не рейсфедером рисовали.

Что касается теперешней начинки, то это конечно дно. Изначально (я предполагаю) прибор был адекватный и заводской или околозаводской, но потом ктото добрался до платы, выпаял детали, удалил дорожки и используя старые отверстия наклепал этот кал. Метод вполне ходовой в те года.

Один хрен, даже для единичной платы, мне, подростком не было в западло протравить плату медным купоросом, нежели городить такую хренотень из кучи проводов, но люди все - разные...

Полистай журналы ЮТ или Радио тех годов... Там на полном серьёзе обсуждали способы приклеивания фольги к тестолиту т.к. фольгированый текстолит это не для всех. И сверлить было особо не чем, и травить тоже. Поэтому извращались как могли. И очень часто брали заводские платы, удаляли дорожки и делали вот как на фотке.
