Надо смотреть плату устройства. Возможно неполадка в выходном суммирующем каскаде. К мастеру.

Я померил напряжение выходное на проводе в комбик. Если играть на чистом звуке - 0,4-0,5. Если подогреть овердрайвом - 0,7-0,8
Когда включаем эту штуку - напряжение падает почти совсем.
Отсюда я вижу, то что у нее что то не так с выходным напряжением.
Отсюда мы имеем то, что нужно что то перепаять и задачка решится.

Отсюда вопрос - кто то знает в какую сторону копать теперь?

Итак, кто из вас ребят шарит в схемах и платах?

1. надо искать выходной каскад ( он собран на ОУ с которого через обвязку уходит на выход) , и тупо может быть плохой прогрев пайки при монтаже.
2. БП вобще не причем .. в цифре обычно либо работает либо нет ( там в педали как правило  стоит свой стабилизатор на микрухе , обычно это серия 7805 в корпусе SOP8 )

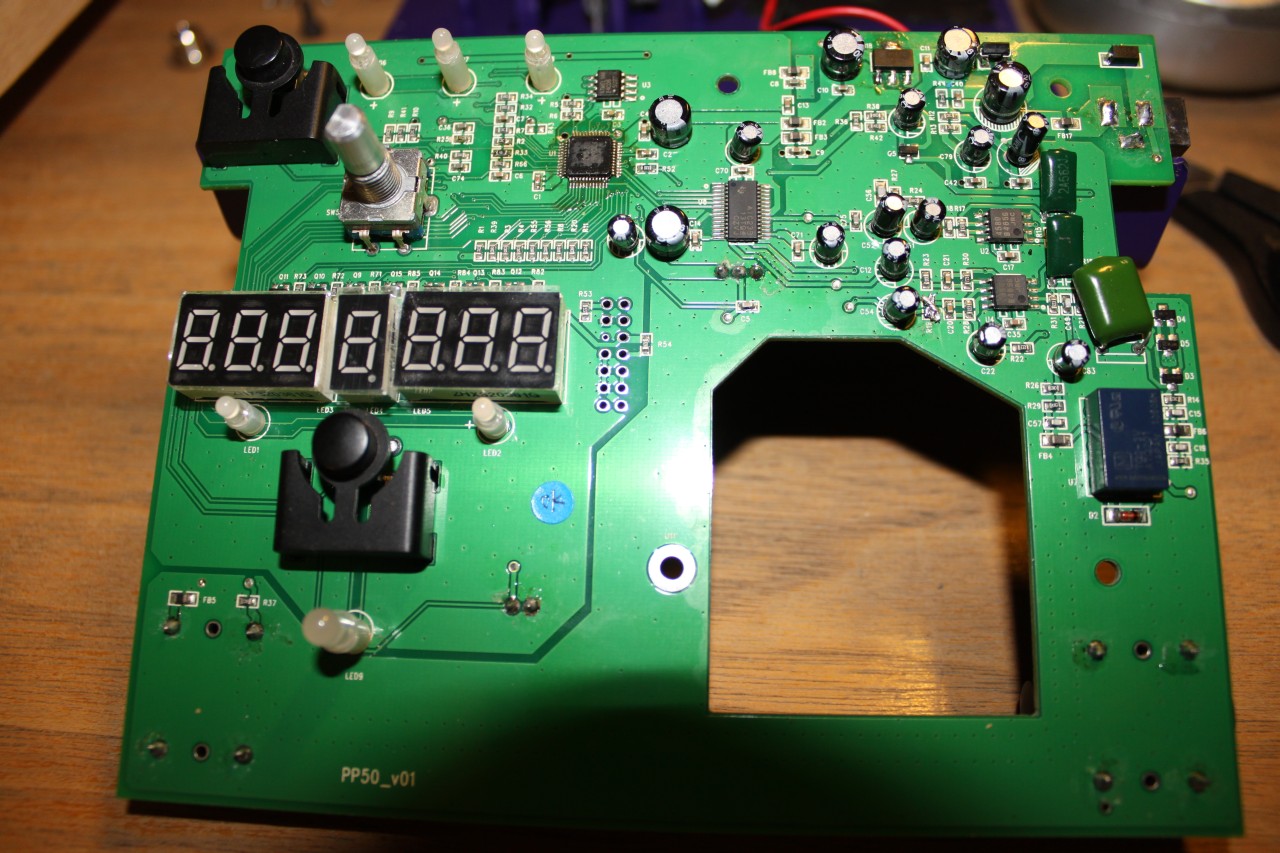

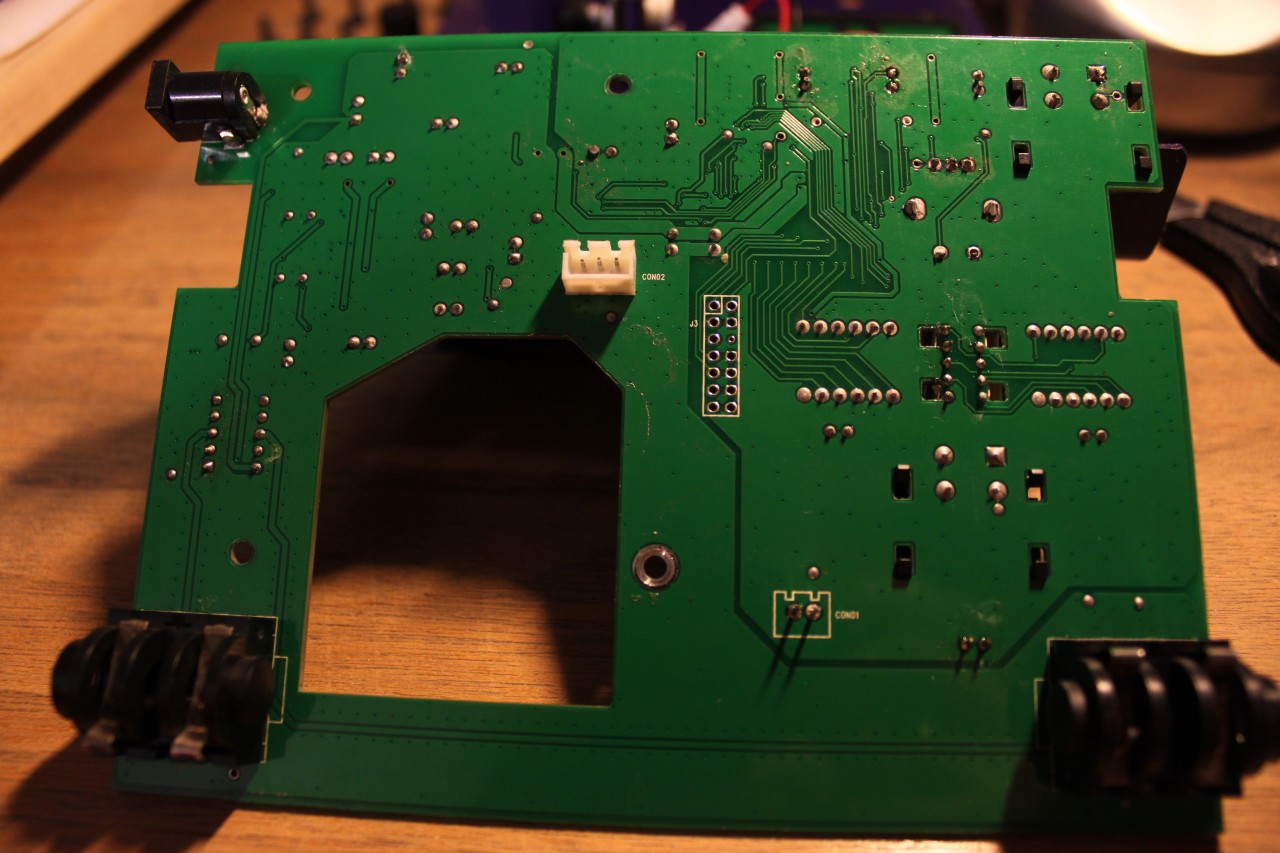

3. Будет фото (хорошего качества ) платы с обоих сторон , появятся другие умные мысли и советы.

Залей фото по человечески через - вложение и другие параметры , миниатюра и ссылка на полное изображение .
На твоих фото ничего толком не разрбрать

Но очень похоже что выходной каскад на микрухи U3 ( на фотки плохо видно ) там что на ней написано ?

На U3 что написано ? Какой модели операционник?

... и добавил:

А что произошло с резистором который находится с кондером С52 ( кажется) , на фотке выглядит непонятно .

Проц  чем-то облит ? Обязательно надо промыть спиртом плату ( замызганная она какая-то)  , там частоты <2мГц посему крайне нежелателны  паразитные емкости .

косяк вместо резистора на последнем фото?

Artur Murzahanov, ты педаль новую покупал?

Да микруха U3 , что наней написано?

Я ж на фотке прямо написал:

ATMEL 146
24CO8
SU27

У меня дома внезапно не обнаружилось ничего увеличивающего (ни очков, ни лупы, нихрена), поэтому буковки могут оказаться не совсем правильными.

Я ж на фотке прямо написал:

ATMEL 146
24CO8
SU27

У меня дома внезапно не обнаружилось ничего увеличивающего (ни очков, ни лупы, нихрена), поэтому буковки могут оказаться не совсем правильными.

Тогда не оно , это микропоцессор , а вот там где колхоз с резистором как раз стоит  операционник  4580 и вероятнее всего оно и есть "выходной каскад " .
И как правильно заметил  Denn могли тупо перепутать вколхозить резистор другого ( большего номинала .
