К сожалению, плохая пайка (холодная пайка), это болезнь многих современных приборов. Особо это относится к аппаратам, в которых установка всех компонентов производится на печатную плату. Конкретно - больное место это ламповые панельки, габаритные резисторы, конденсаторы (особо электролиты) и прочие места на плате. Плюс к этому куча перемычек, которые тоже могут быть плохо запаяны. Чтобы дого не судачить, перейдем ближе к телу плате.

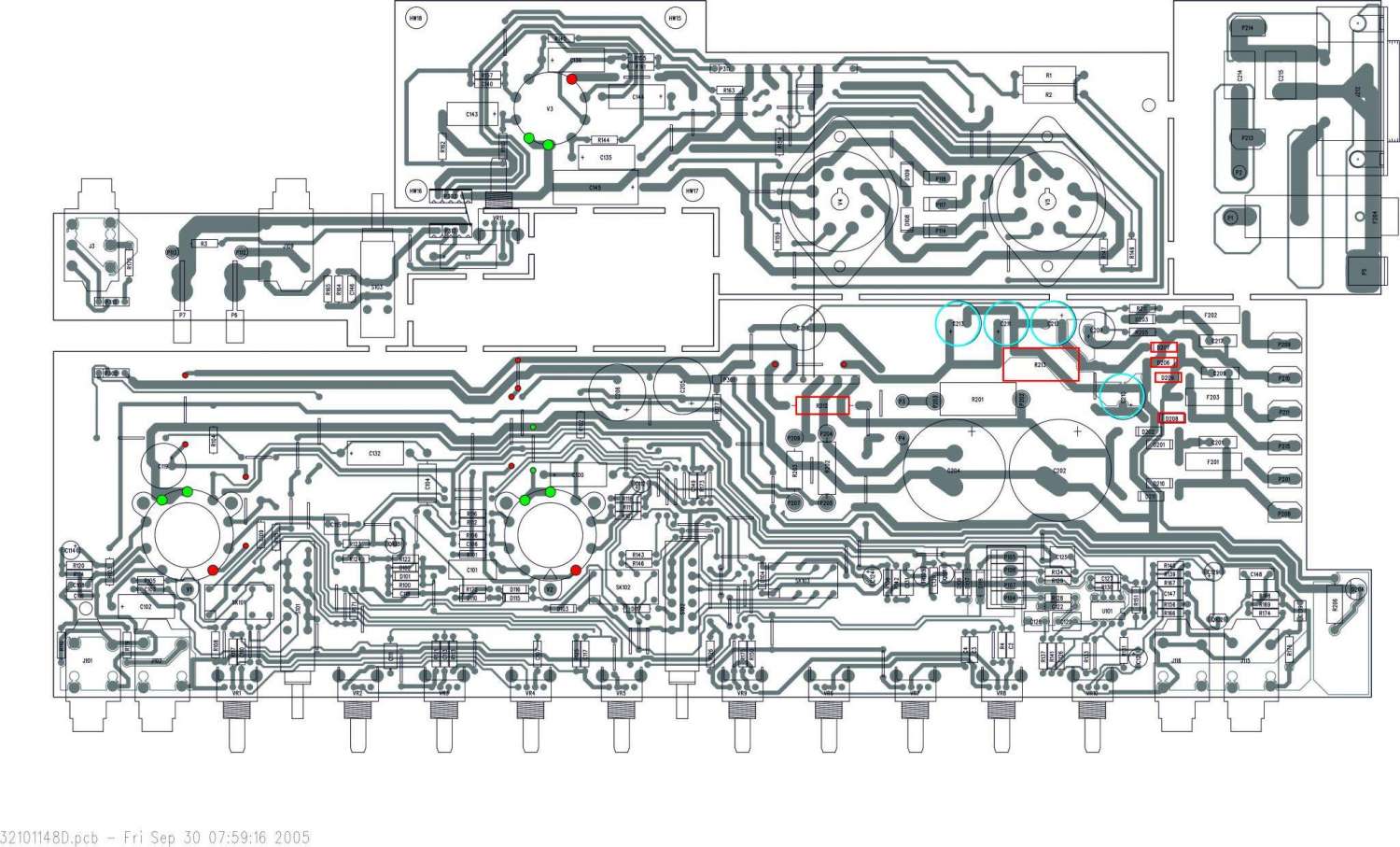

Я подредактировал файл PCB этого монстра, где пометил возможные места непропая. Файлик прилагается.
Если есть кто либо из друзей, знакомых с "прямыми " руками, то нужно вот что сделать.
Для начала вытащить плату из шасси. Первым делом очень внимательно, лучше с лупой посомтреть проводники и места пайки на ней.
Особо обратить на помеченные мощные резисторы R212 и R213, четыре электролита C210-C213 . Затем внимательно просмотреть, а лучше пропаять перемычки (некоторые я пометил, те которые подводят именно накальное напряжение к лампам 12AX7). Не помешает заодно пропаять диоды моста накального напряжения.(помечены D206 - D209)
Пропаять все это со спиртоканифольным (или другим) флюсом, плату обязательно после этого промыть. Можно изопропиленом (спиртом), можно аккуратно ацетоном. Пропаять помеченные площадки накала ламп на плате.
Уверяю - засада именно в приведенных мной причинах. Примером может служить Peavey Classic, там это первая причина выхода из строя усилителя.
Естественно, делать должен человек с опытом, очень аккуратно, неспеша и внимательно, чтобы дважды или трижды не разбирать потом еще.
Хорошо, если перед пайкой найдется конкретное место холодной пайки, тогда вероятность успеха увеличивается в разы.
