Всем хорошее устройство POD X3 LIVE . Но есть у него преотвратительная бяка , неожиданный вылет по USB. При этом пропадает звук
на компьютере , а под как звуковая перестает воспроизводить. Лечится перезагрузкой пода и компа. Что и говорить вещь крайне неудобная.
Чтобы пофиксить проблему , пришлось перерыть вражеские форумы на LINE 6. И вот что удалось узнать. Во всем виноват кварцевый генератор на 24 мегагерц стоящий в цепи тактования USB
Ушлые китайцы поставили некачественный кварц --это если кратко. А если длинно то никому это не будет интересно--частота у кварца плавает вот микросхема с ума и сходит.
Учитывая что пиндосия далеко и никто из владельцев под в здравом уме , ничего никуда слать не будет , принято решение пофиксить самостоятельно.
Лично у меня под отваливался с периодичностью от 30 минут до максимум 2 часа --потом опять по кругу.
Нужно запастись инструментами.
1. Звездчатая отвертка --под шестигранники
2. Крстовидная отвертка
3. Бечевка 30 см
4. Кварц на 24 мгц (2-х контактный)
5. Паяльник до 40 ватт небольше.
6. Флюс , олово
7. Самое главное --прямые руки.
1. Шаг первый.
Разбираем Снимаем 10 винтов под шестигранники и 2 с внутренней стороны.
Обнаруживаем самый главный секрет хорошего звука пода. С внутренней стороны крышка покрашена в гламурный розовый цвет.
2. Снимаем крутилки. Пользуем бечевку. Продеваем под крутилку нахлестываем --тянем.

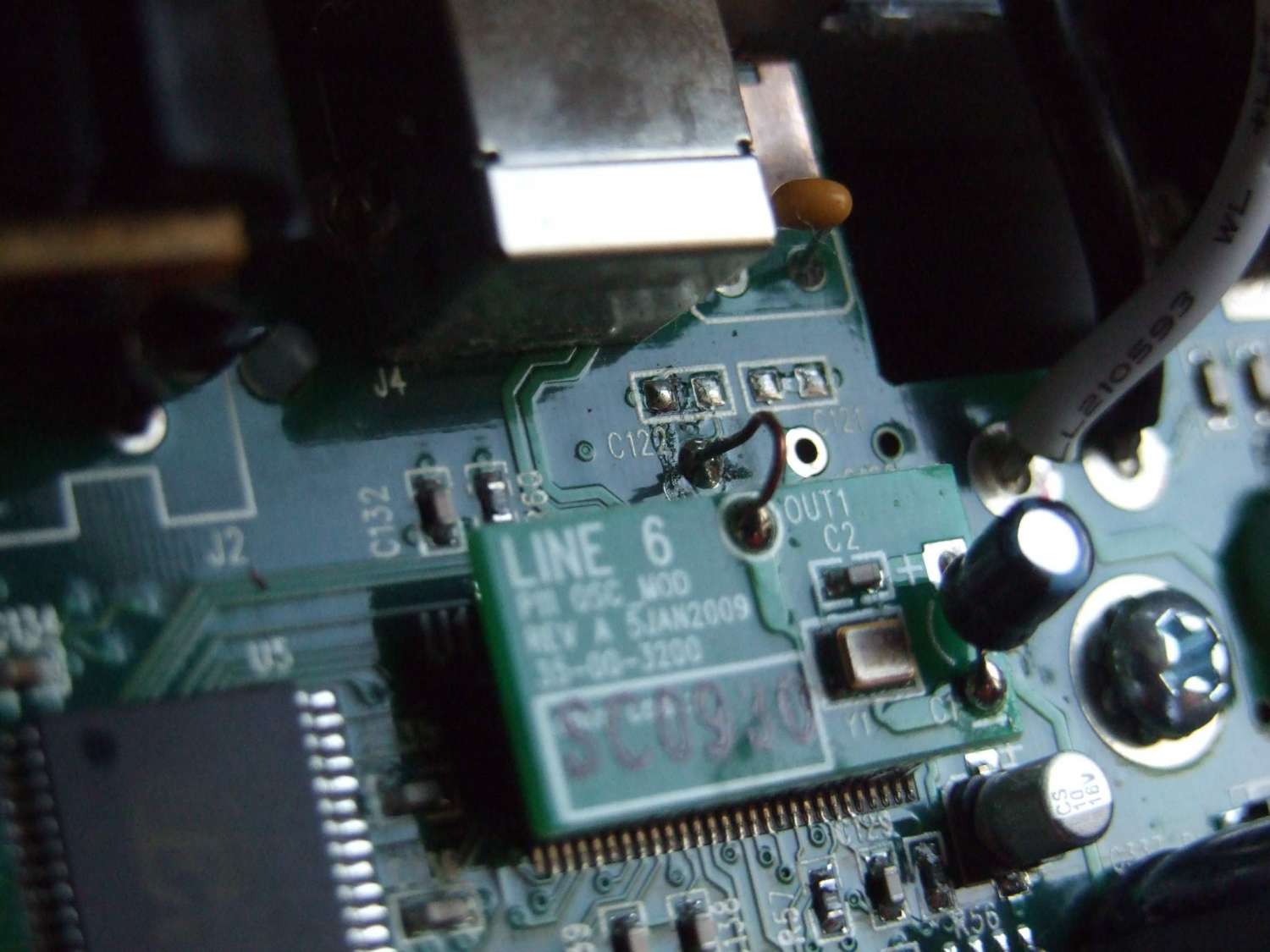

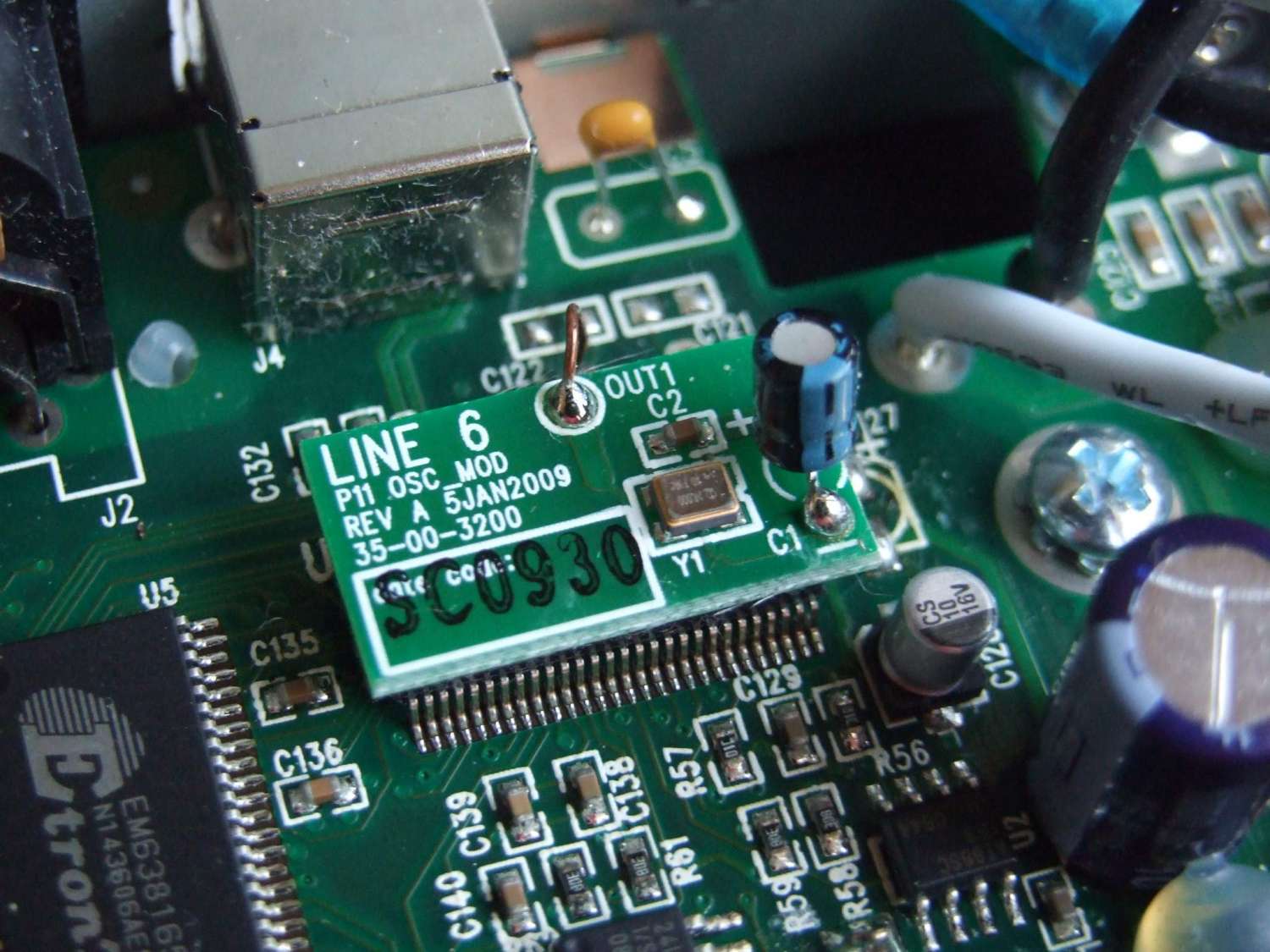

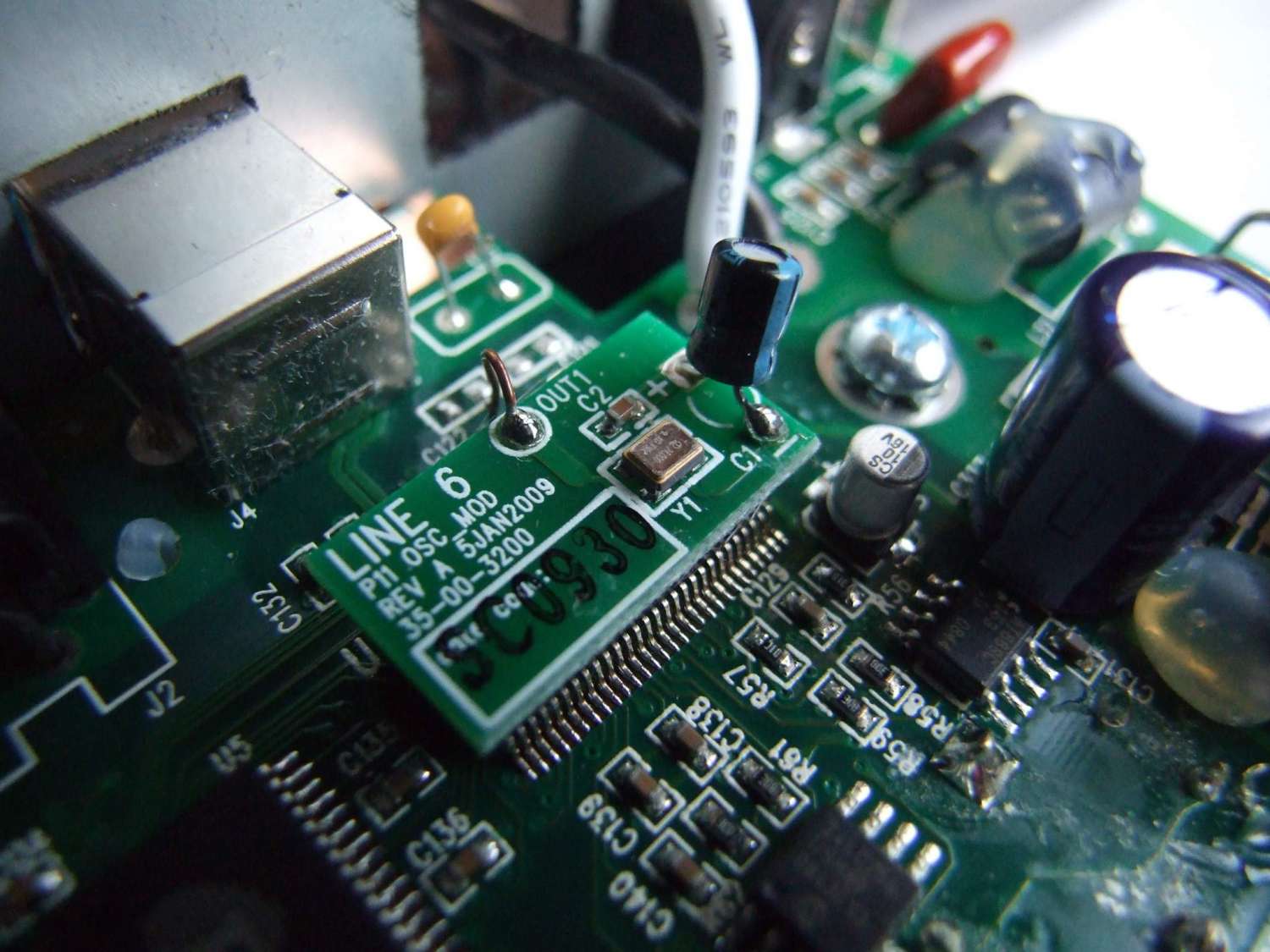

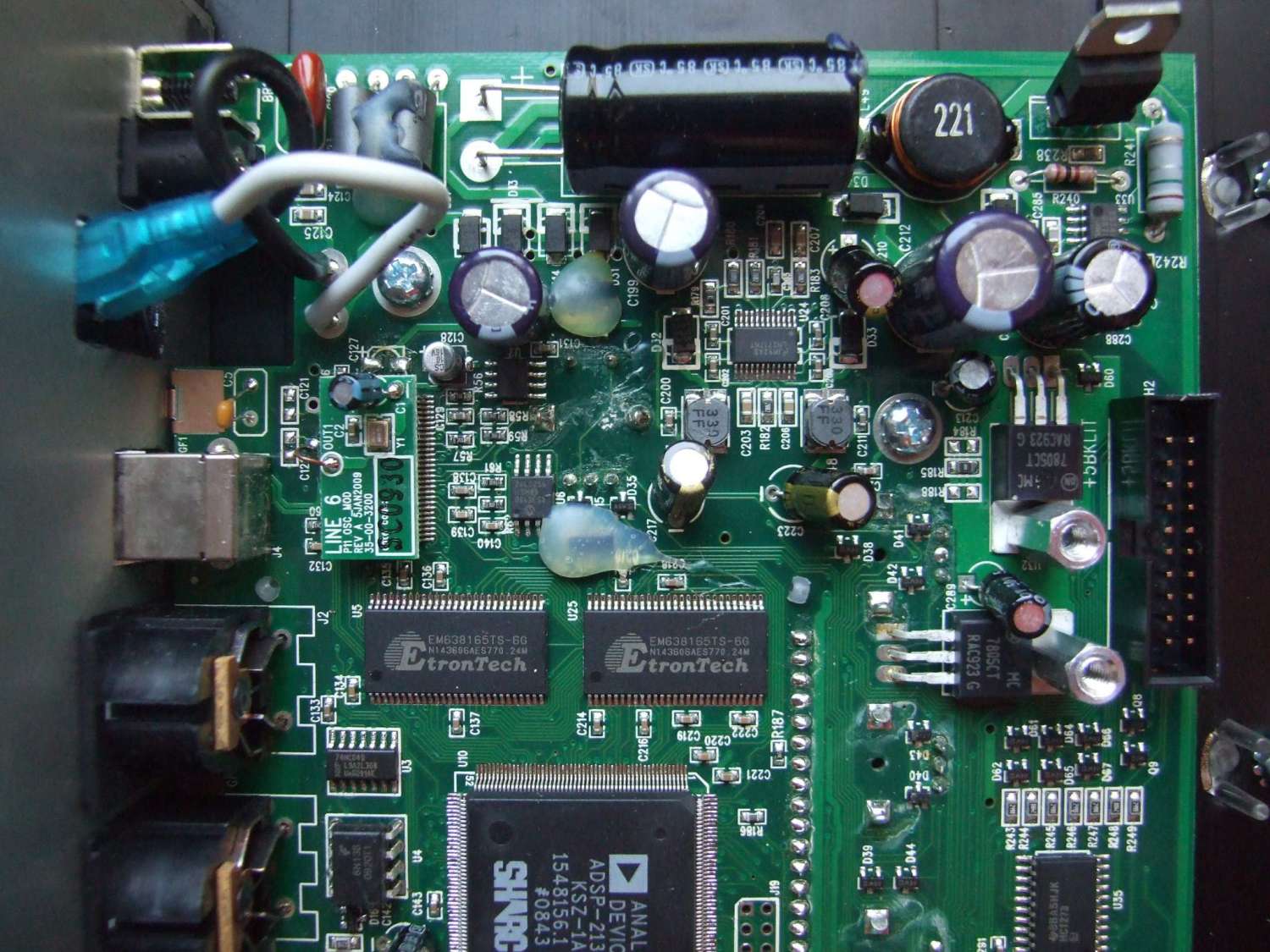

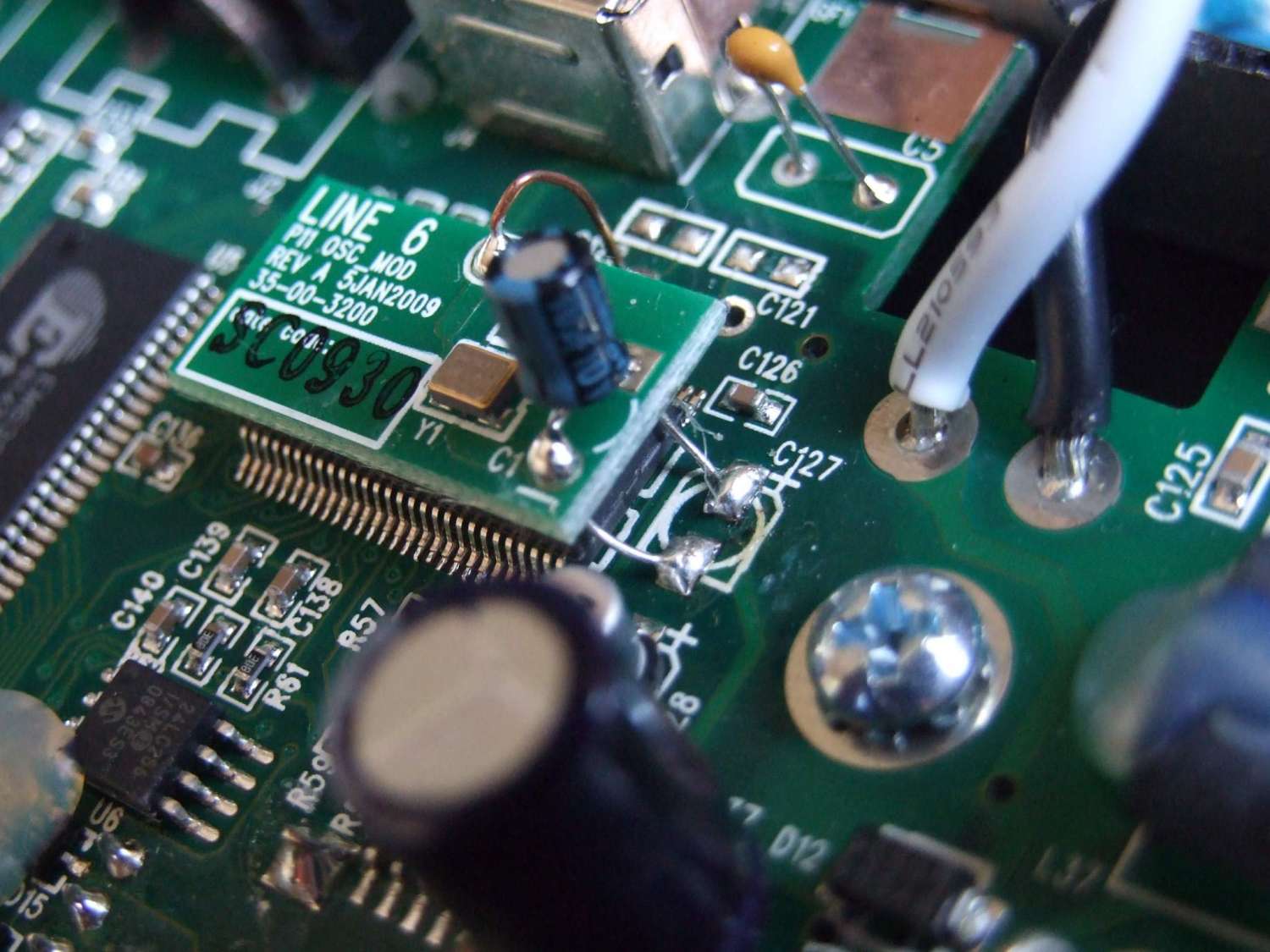

3. Освобождаем плату находим место нашего кварца. между кондерами C122 и С121 . Вот он родимый с другой стороны платы.
4. Выпаиваем, припаиваем свой.
5. Собираем в обратном порядке.
6. Наслаждаемся результатом.
Тестил после перепайки, 8 часов подряд , пока ни одного отключения.
Удачи в переделке.
