Crypt, Меняй на нормальный на 220В с отдельным накалом.

Вопрос в том от какого напряжения вещь должна по родному гарантированно заводиться. Очень уж смущает что работала ведь, а потом постепенно дурить стала и заводиться отказалась.

Что имеется в виду под "отдельным накалом", использование дополнительного питальника через разъем фантомки?
Новый трансформатор можно сделать так чтобы перед регулятором на 5 В было не 8, а 12 (оттуда накал берется). Ну и для 15В обмотки чуток посильнее. Это прямолинейный подход.

С другой стороны питальник нужно перепахивать, хотя бы 1N400* заменить, они же на грани фола по току там... Шоттки туда, что дополнительно повысит выпрямленное напряжение. Ну и цепочка ресета... Керамику оттуда выкинул (заметно получшало), стабилитрон (1N705A, фигня редкостная, замена автоматически будет поприличнее) и транзистор (пока х/з на что менять, еще не думал на этот счет) надо смотреть.

Накал полностью отдельно со своим напряжением с транса, своим выпрямителем и стабом. Можно оное напряжение подать и на фантом для контроллера. Нормальные 12В и любые лампы будут жить очень хорошо. Оценишь звук. Благо, сделано толково, просто два провода отпаять, ничего резать не надо.

Цифре надо 9-10В постоянки на вход с хорошим запасом по току. Дохнуть начинает в том числе и из-за электролитов. Шоттки на цифру очень не помешают.

Да уж, с таким "накалом" лампы жалко...

Пока еще вышеупомянутую мелочевку подчищу (еще в данном экземпляре какой то косорукий джеки менял, приляпал металлические на соединительных проводках через изоляцию резинкой от велосипедной камеры, повезло что плату не в усмерть засрал, я все расчистил, вернул фирменный вид и джеки по типу родных). Попробую аккуратненько изъять электролит, проверить, но скорее всего они еще нормальные.
Когда трансформатор сделаю, расскажу что вышло.


Как и обещал, сообщаю о результатах, хотя для кого-то уже боянище

Электролиты оказались живее всех живых. На фотке 89 год...


Дело осложняется тем, что в корпусе прибора места для трансформаторв мало, а внешние блоки питания нежелательны -- не каждый пользователь к этому готов   :

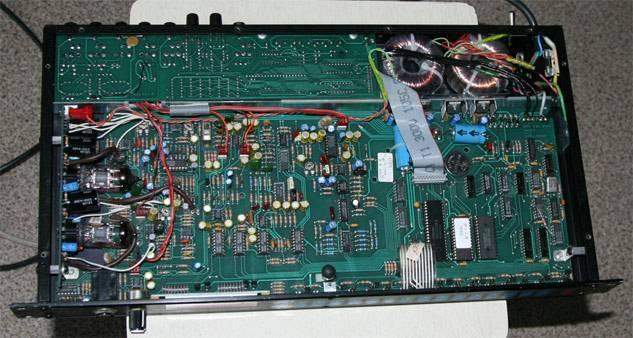

Выбрасываем клавишный переключатель. На место предохранителя -- тумблер, предохранитель крепим изнутри к боковой стенке. Таким образом имеем место под два тора которых в сумме достаточно.
Далее нужно эти торы спроектировать, да еще так чтобы на производстве с ними не возникло проблем и чтобы с первого раза получилось более-менее то что надо. Потому как штучные трансформаторы дороги.

В итоге я сделал накал 12,6 постоянкой, нестабилизированный, оптимизировано под наши недо-220. При 230 в сети добавляем последовательно по диоду. 7805 греется сильнее, поэтому желательно теплоотвод усилить.

Если бюджет неограничен, можно добавить плату с задержкой анодного.

Если очень хочется стабильных 12 В на накал, то делаем несколько иначе (усиленная обмотка для +/- 15 В, 7815, от него 7812, плату коцаем) что также дороже.

P. S. Если у кого завалялись ненужные родные силовики от MP1, готов принять их за некоторое вознаграждение

Crypt, Юра, намного проще под накал отдельную обмотку и 7812. И никаких диодов и левых трахов. Оную напругу и на питание контроллера (фантом). Большому количеству народа так сделал - довольны.

всем здрасте, помогите советом: на днях взял аду послушать, она здоровски фонит, что характерно - на разных каналах с разными настройками фона больше или меньше, но в целом при любом прибавлении гейна выше 6 фон здорово напрягает. Транс у нее родной, но перемотанный из 110 в 220, модов нет

вообще высказывались предположения, что проблема может быть даже в цифровой ее части. Или это глупость?


да, и еще вопрос: сколько может стоить внешний понижающий блок питания (чтобы дать ей питание из фантомного выхода) и правильны ли его характеристики 12v/0.4A?

... и добавил:

и еще вопрос: в аде стоит родной стабилизатор, или это дорабатывается?

Дикий_Zakk, Родной перемотанный транс в топку! Приносили несколько таких, везде проблема того, что транс просто не тянет такое по габаритке. В итоге повышенный фон. Единственный правильный выход - замена транса питания. Ну и стандартный нойз-мод.

всем здрасте, помогите советом: на днях взял аду послушать, она здоровски фонит, что характерно - на разных каналах с разными настройками фона больше или меньше, но в целом при любом прибавлении гейна выше 6 фон здорово напрягает. Транс у нее родной, но перемотанный из 110 в 220, модов нет

вообще высказывались предположения, что проблема может быть даже в цифровой ее части. Или это глупость?


да, и еще вопрос: сколько может стоить внешний понижающий блок питания (чтобы дать ей питание из фантомного выхода) и правильны ли его характеристики 12v/0.4A?

... и добавил:

и еще вопрос: в аде стоит родной стабилизатор, или это дорабатывается?

нужно все это дорабатывать напильником много и долго.
я свою доработал на ададепот изложено что и как.
