Вот уже не первый месяц борюсь с комбиком Wawick BC 20. Проблема заключается в том, что минут через 20 - 40 после начала игры, из динамика раздаётся треск, как - будто откуда-то приходят наводки и в итоге пропадает звук. Но комбик остаётся включенным, судя по неизменному свечению светодиодного индикатора. Из динамика звук пропадает, а в наушниках остаётся. Если отключить комбоусилитель и подождать минут 10-20, то, включив его повторно, звук в динамике возвращается.
По-началу считал, что проблема в неисправном кабеле или джеке, но заменив и тот, и другой ничего не изменилось. С басом тоже всё в порядке. И недавно всё-таки решил перебрать комбик. Визуально ничего не вызвало подозрений: дорожки и места пайки компонентов целые, конденсаторы не вздулись, динамик целый.

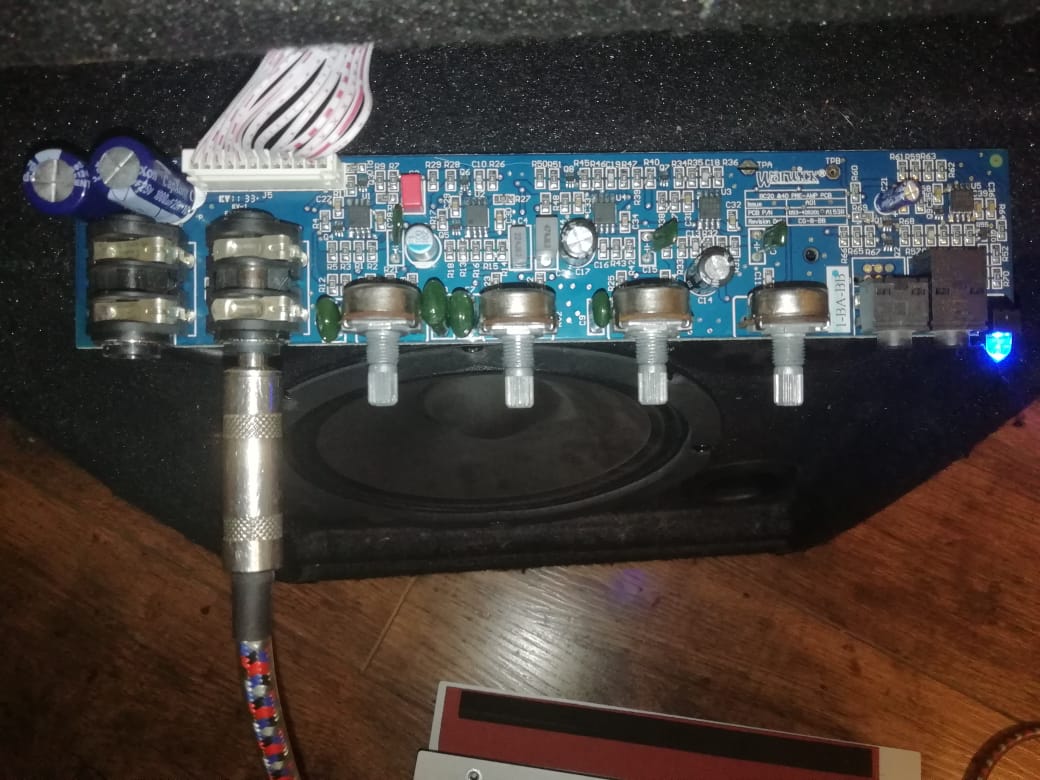

Комбик брал Б/У. Связавшись с продавцом уведомил его о данной проблеме так как в его руках комбик побывал у мастера, который заменил плату предусилителя по причине перегрева и высокачстотный динамик(при разборке я увидел что: диффузор родной пищалки склеен с основанием от другой, пищалка параллельно подключена к динамику через конденсатор-срез верхних частот). Узнал, что перед заменой платы симптомы были схожие, за отсутствием треска из динамика. После замены, по словам продавца, проблема ушла. Поэтому решил добраться до предусилителя. А выглядит он следующим образом:
Схемы его я нигде найти не смог.
Визуально предусилитель также не вызывает подозрений. Но после включения комбика, немного поиграв и дождавшись проблемных симптомов, решил проверить нагрев микросхем 4580, нагреваються они достаточно сильно, особенно первые две от джека (напротив потенциометров "Bass" и "Middle"). Нашёл даташит на них(
https://static.chipdip.ru/lib/277/DOC000277621.pdf или
http://www.ti.com/lit/ds/symlink/rc4580.pdf), в котором указано максимальное входное напряжение в +-18В и решил измерить напряжение вольтметром, результат = 30В, без колебаний - вполне укладывается в ограничение.
Собственно таков результат моих не особо успешных исследований. Планировал поставить радиаторы на микросхемы, но на неделе смогу получить осциллограф, посмотрю на выходящий сигнал с них, а заодно и с самого усилителя. Ну а пока надеюсь на советы с вашей стороны, может кто уже встречался с подобным. На ваши вопросы по данной теме готов ответить. Заранее благодарю за помощь!
