Ведь очевидно, что он предназначен для гитары и комбика

Увы, здесь только сам "танк" - коробка с пружинами и датчиками.

Чтобы танк стал ревербератором, способным к самостоятельной работе, нужна полноценная схема.
Для раскачки пружин нужна усилительно-корректирующая схема для работы передающего трансдюсера (катушечного преобразователя), и схема усиления слабого сигнала, снятого с приёмного трансдюсера.
Минимально потребуется или 2 ОУ, или 2 лампы - это зависит от параметров трансдюсеров.

Увы, здесь только сам "танк" - коробка с пружинами и датчиками.

Чтобы танк стал ревербератором, способным к самостоятельной работе, нужна полноценная схема.
Для раскачки пружин нужна усилительно-корректирующая схема для работы передающего трансдюсера (катушечного преобразователя), и схема усиления слабого сигнала, снятого с приёмного трансдюсера.
Минимально потребуется или 2 ОУ, или 2 лампы - это зависит от параметров трансдюсеров.

Считаете, что под пружинами есть электромагнит?

А может пружины сами раскачиваются в корпусе от звука динамика?  Больше верю во второй вариант.

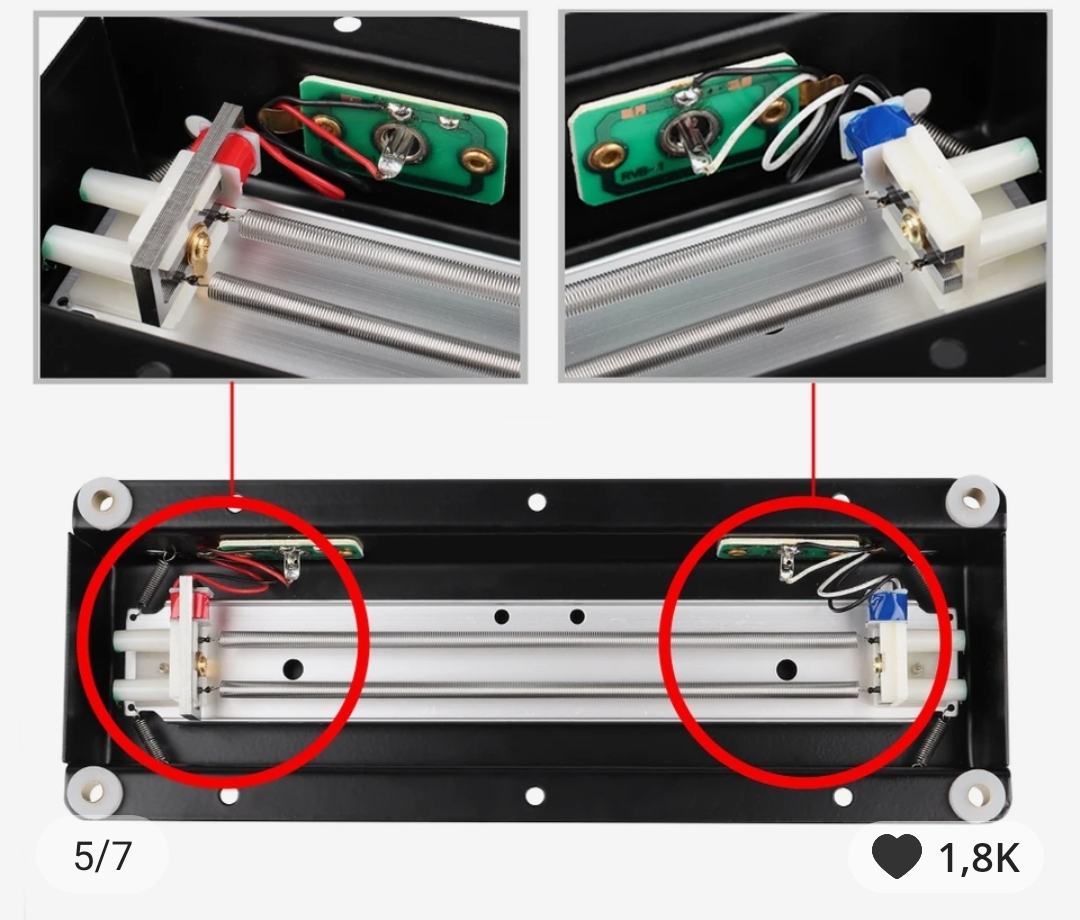

Фото нам подсказывает, что пружину раскачивает один электромагнит, а второй снимает сигнал с пружины.

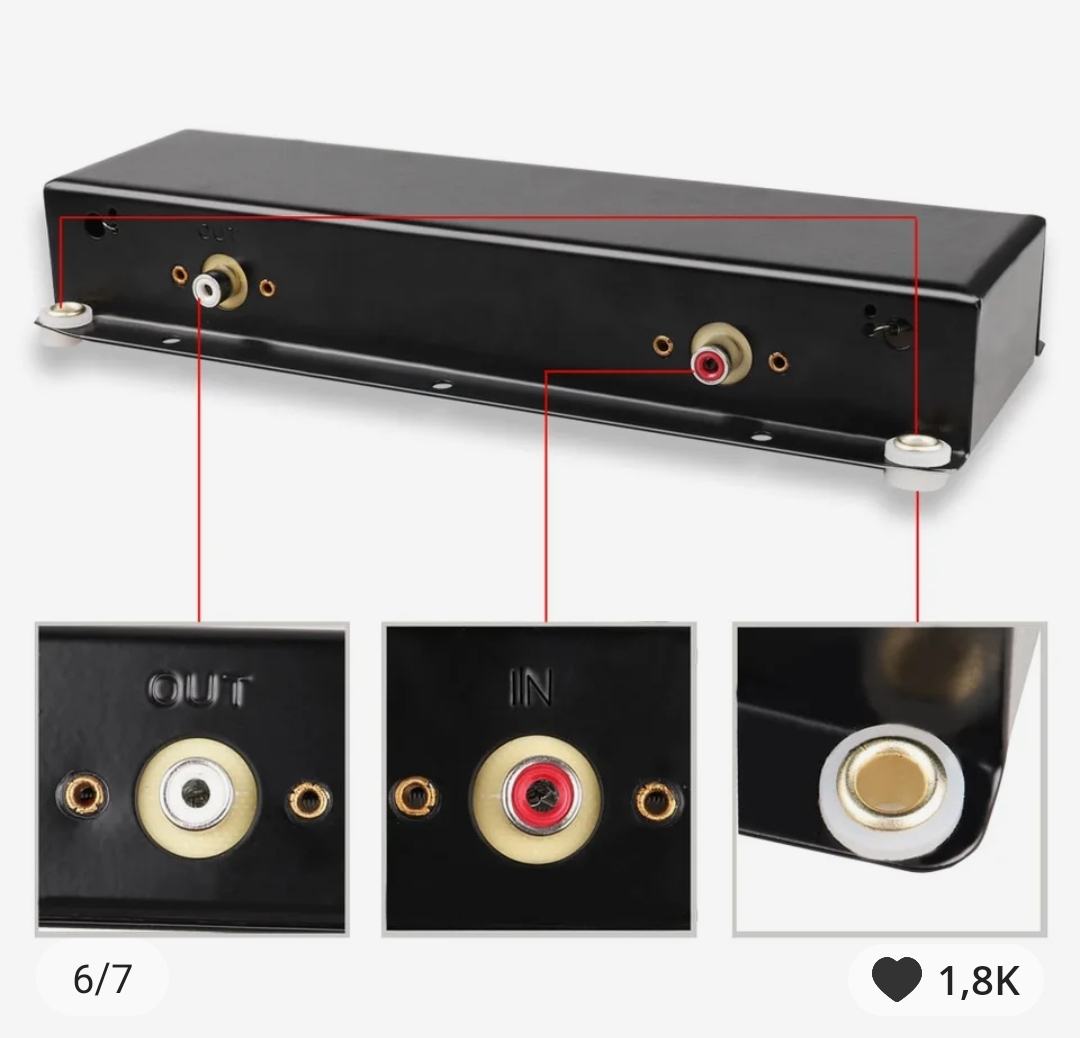

Ну тут есть вход и выход. Во вход, как я понимаю, гитару, выход - в комбик. Нет?

При чем тут педали? В педалях только электронные эффекты с имитацией пружины. Никто не спорит, что в хороших и дорогих - довольно качественная имитация. Но пружины никак не бывают в педалях

Информация для размышления :

https://www.komitart.ru/guitar/524-spring-reverberator-sr-1.html

... и добавил:

Для пытливых умов :
https://www.hamptone.com/sr1-build

не понял, как работает ПРУЖИННЫЙ ревербератор без пружины

Показана плата, обслуживающая танк, а сам он находится вне её и подключается к ней двумя кишочками с разъёмами IN и OUT.
На схемах электрической и монтажной он выглядит как скромный прямоугольничек с надписью Spring Reverb Tank.
Схема немаленькая, требует тонкой настройки, и профану её не осилить.

Есть бутиковая фирмочка, которая делает для гурманов наборы - примус с обслуживающей танк электроникой + несколько разных танков, которые можно подключать на выбор в соответствии со своим вкусом

https://www.youtube.com/watch?v=mXyq4s35o6c
