в режиме модерн, у оконечника отключается обратная связь и ачх выглядит таким образом

презенс переключается в преамп и раотает как лоупасс фильтр.

в режиме винтаж,включается обратная связь в оконечнике и презенс переключается на регулирование ее количества
Ого! Спасибо за науку и за графики.
Посмотрю как влияет при повторной записи тестовых сигналов.

... и добавил:

Дмитрий Чаусов,
Вы все сделали правильно, но смущает что-то в области низа
хотелось бы понять что это
это присуще как с кабом так и с реактиром
там спад просится поболее
И что мне с этим делать?

Перепишу в режиме диодного выпрямления, сравним. Может лампы слишком басят.

... и добавил:

Проверил.
Действительно канальный переключатель vintage/modern сильно влияет на тестовый сигнал, то есть на оконечник. Чудо враждебной техники!
На модерне больший скачок в районе 100Гц и перегруз по верхам. На винтаже все спокойнее и ровнее.
Силиконовое или ламповое выпрямление при переключении, внешне, не меняет характер выходного результата.
Нагрузка кабинет или реактир так же, внешне, не меняет характер волны. Нужно сравнивать спектр.

Запишу тест на Винтаже с убранным в ноль презенсом. Нагрузка кабинет и реактир. Выпрямление ламповое и силиконовое.



... и добавил:

Записал и выложил - https://drive.google.com/open?id=1_3IOCNS00GkvOEqVWHhKeqvQSJgaGXHQ
Названия файлов поясняют режимы записи.
« Последнее редактирование: Мая 10, 2019, 13:24:54 от Дмитрий Чаусов »

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 33526
  • alderman of morning star
    • Malefice
Что-то совсем странная картина (во всех 4 вариантах), отличающаяся от предыдущего, какие-то колебания на верхах. Может уровень слишком большой сейчас на мощник был подан?

Оффлайн Дмитрий Чаусов

  • Частый посетитель
  • **
  • Сообщений: 123
  • GuitarPlayer.Ru fan!
Что-то совсем странная картина (во всех 4 вариантах), отличающаяся от предыдущего, какие-то колебания на верхах. Может уровень слишком большой сейчас на мощник был подан?
На вход было подано одно и тоже, что и в прошлой записи.
Видел, что результат отличается от вчерашнего. Подозреваю, что с частыми переключениями я где-то зашился в кабелях. Вечером запишу еще раз.
Точное отличие в - режим с гарантией Винтаж и презенс в ноль. Вчера презенс был часов на 10-11.

« Последнее редактирование: Мая 10, 2019, 14:20:48 от Дмитрий Чаусов »

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 33526
  • alderman of morning star
    • Malefice
Дмитрий Чаусов,
По некоторым признакам картина как если уровень подан сильно меньше, вчера видны были более выраженные первые гармоники, а сегодня их почти нет.

Хотя, если подумать, у месы же презенс фейковый, это лоукат по сути, как у ENGL E430/E530, в ноль его не стоит, делает всё глуше и уменьшает уровень.
Лучше его и оставить как вчера или где-то на половину, для проверки.
« Последнее редактирование: Мая 10, 2019, 14:45:32 от deLuther »

Оффлайн vasilius Автор темы

  • Эксперт
  • *****
  • Сообщений: 2179
  • www.st-rock.com
    • st.Rock
Дмитрий Чаусов,
выставьте презенс в ноль
включите петлю
воткнитесь в ретурн ( с выхода карты подать сигнал в ретурн)
loop active master примерно на середину
уровнем с карты подобрать такой уровень чтобы АЧХ была более-менее ровной, когда передоз - АЧХ становится характерно волнистой
проделайте это все тихо, с реактиром, когда добьетесь нормальной картинки на подобие той, что показал sinister,
подключите каб - 10 секунд шума и все будет сделано -)
на счет гадости по низам - попробуйте пощелкать GND lift - может как-то поможет



Оффлайн sinister

  • Эксперт
  • *****
  • Сообщений: 1933
deLuther, в режиме винтаж презенс обыкновенный, а в модерне - лоупасс
На двухканалках можно замутить два презенса, если красный канал включить в режиме винтаж. А если оранжевый канал перевести в режим модерн, то ни один презенс не будет работать. Но, для обсуждаемых здесь тестов это не важно.
« Последнее редактирование: Мая 10, 2019, 17:33:37 от sinister »

Оффлайн Дмитрий Чаусов

  • Частый посетитель
  • **
  • Сообщений: 123
  • GuitarPlayer.Ru fan!
Атас!
Если оказывается, что Ректифаер такой  замудреный - три канала, в каждом по три режима, в каждом режиме презенс работает по разному - мне стало вообще непонятно в каком канале и режиме снимать тест!

Ещё непонятно в какой программе мне смотреть горбы АЧХ. Подскажите, пожалуйста.

Оффлайн sinister

  • Эксперт
  • *****
  • Сообщений: 1933
Тебе нужен второй или третий канал. В режиме винтаж презенс в оконечнике, его нужно выставить на минимум. В режиме модерн он в преампе и при замерах пофиг на его положение.

Оффлайн Дмитрий Чаусов

  • Частый посетитель
  • **
  • Сообщений: 123
  • GuitarPlayer.Ru fan!
Тебе нужен второй или третий канал. В режиме винтаж презенс в оконечнике, его нужно выставить на минимум. В режиме модерн он в преампе и при замерах пофиг на его положение.
Ну да, я так и делал. Красный канал, режим винтаж, презенс в ноль, но специалисты забраковали тесты. Говорят, гармоник не хватает.
Осталось помудрить с разным уровнем входящим в ретурн. Нет только программы просмотра графика АЧХ.
« Последнее редактирование: Мая 10, 2019, 19:27:00 от Дмитрий Чаусов »

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 33526
  • alderman of morning star
    • Malefice
Дмитрий Чаусов,
Tone Matcher в помощь, прям в самом реактире. В качестве любого из спектров грузишь тестовый сигнал (который посылал в усилитель), в качестве второго то что записал, выбираешь один из вариантов (Spectrum I to Spectrum II если тестовый сигнал загружен в Spectrum I, или наоборот, в противном слуачае), жмёшь Match и белый график будет искомая АЧХ :)
Всё уже встроено  ;)

Оффлайн Дмитрий Чаусов

  • Частый посетитель
  • **
  • Сообщений: 123
  • GuitarPlayer.Ru fan!
Дмитрий Чаусов,
Tone Matcher в помощь, прям в самом реактире. В качестве любого из спектров грузишь тестовый сигнал (который посылал в усилитель), в качестве второго то что записал, выбираешь один из вариантов (Spectrum I to Spectrum II если тестовый сигнал загружен в Spectrum I, или наоборот, в противном слуачае), жмёшь Match и белый график будет искомая АЧХ :)
Всё уже встроено  ;)
Добро. Разберусь.

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 33526
  • alderman of morning star
    • Malefice
Добро. Разберусь.
Ещё раз ссылку на видео:
https://www.youtube.com/watch?v=Ucr6mGAlHyM
Не совсем сабж, но видно как матчером пользоваться для снятия импульса, просто тут тестовый сигнал другой.

Оффлайн Дмитрий Чаусов

  • Частый посетитель
  • **
  • Сообщений: 123
  • GuitarPlayer.Ru fan!
Вечером опять другой результат, как ни странно. Может напряжение за городом гуляет?
Вот такая картина - см скрин

... и добавил:

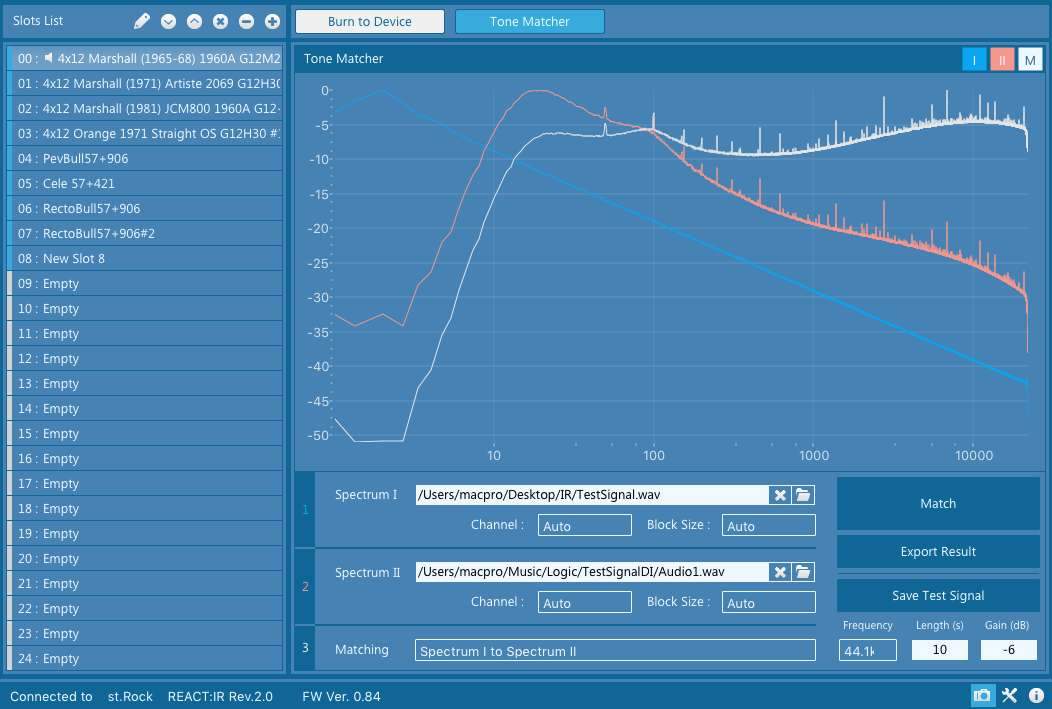

Это все с нагрузкой Реактор  - скрин1

... и добавил:

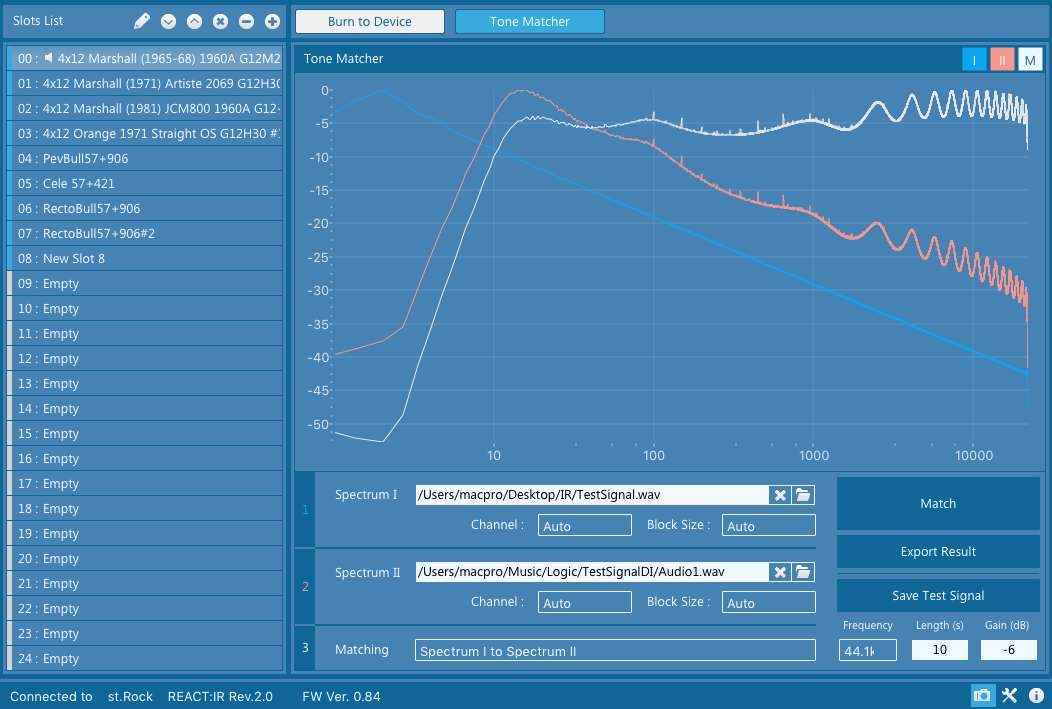

А вот в режиме Реактира когда резонанс и реактив выключены - скрин2

... и добавил:

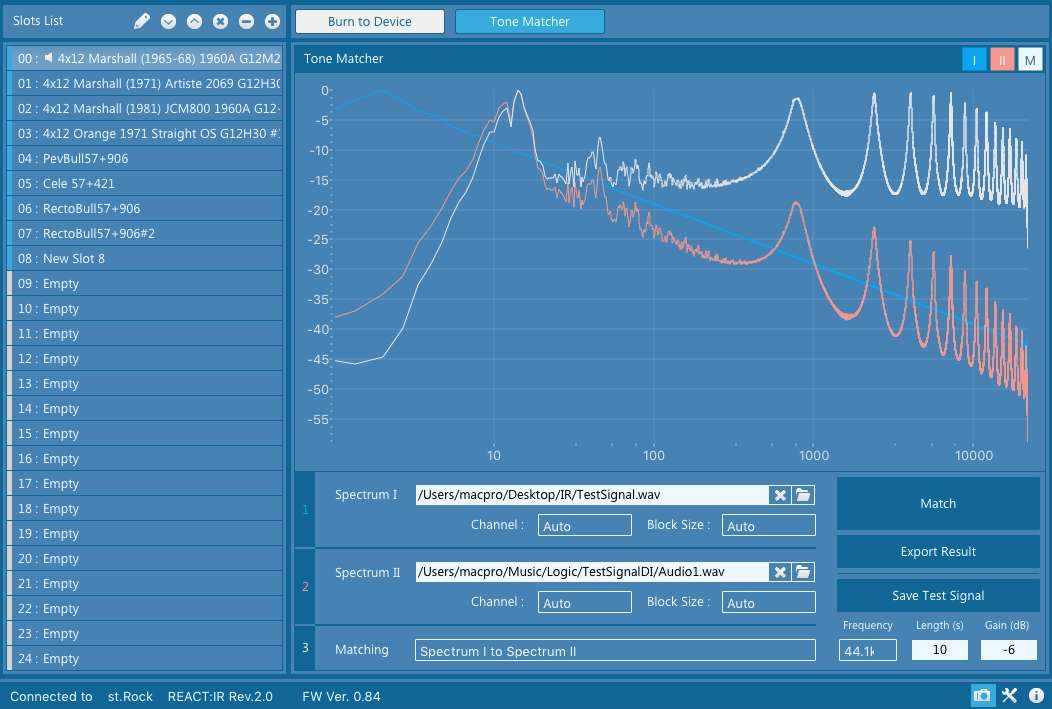

А вот с выкрученным Мастером на 9 часов - скрин3
« Последнее редактирование: Мая 10, 2019, 22:25:10 от Дмитрий Чаусов »

Оффлайн vasilius Автор темы

  • Эксперт
  • *****
  • Сообщений: 2179
  • www.st-rock.com
    • st.Rock
Дмитрий Чаусов, эти волны это из-за высокого входного уровня...
вчера у Вас были нормальные спектры
меня смущает в районе 20Гц какой-то бред
а сеодня в целом все выглядит странно....
у вас там в инсертах дороги с которой пускаете сигнал ничего не висит?

Оффлайн Дмитрий Чаусов

  • Частый посетитель
  • **
  • Сообщений: 123
  • GuitarPlayer.Ru fan!
Дмитрий Чаусов, эти волны это из-за высокого входного уровня...
вчера у Вас были нормальные спектры
меня смущает в районе 20Гц какой-то бред
а сеодня в целом все выглядит странно....
у вас там в инсертах дороги с которой пускаете сигнал ничего не висит?
Инсерты пусты. Новый проект.
Последнее время стала карта дурить. Перезагружусь и измерю напругу на фазе.

... и добавил:

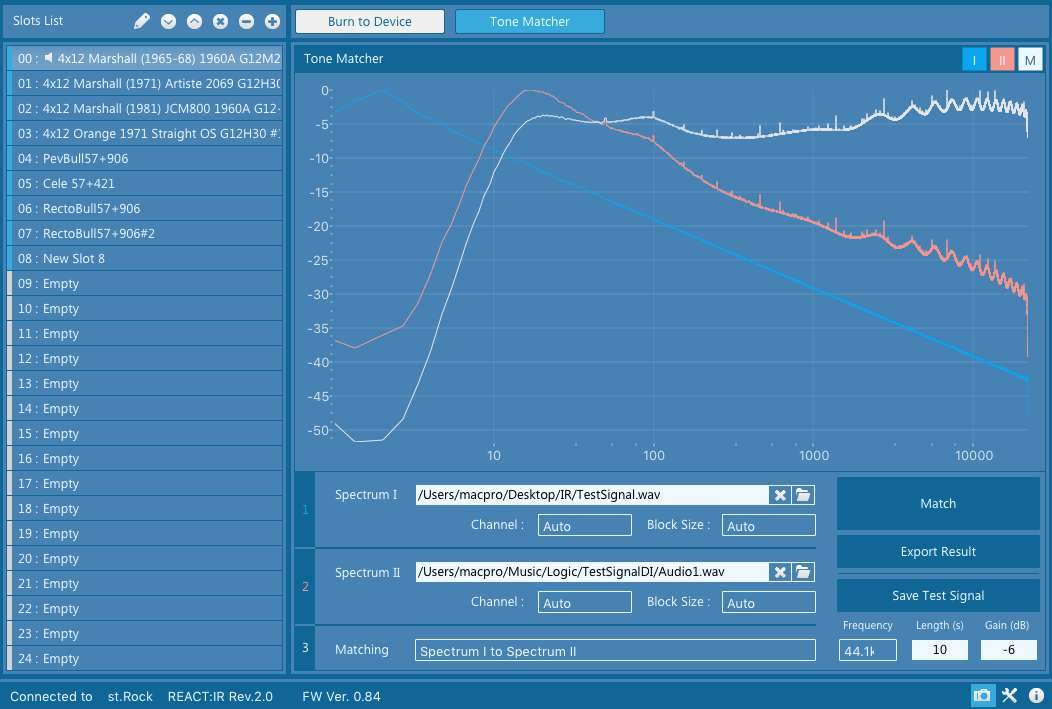

А вот так вроде без искажений по верхам. Значительно понизил выходной уровень - скрин4
