схему твоего фузза в студию.

схему твоего фузза в студию.

У меня китайский Mammoth Wooly Bass fuzz.
http://www.ebay.com/itm/Little-bear-BS1-Bass-fuzz-Fat-guitar-pedal-Stomp-Box-effects-AU-/301271577947?pt=LH_DefaultDomain_15&hash=item46252f755b
Вероятно сделан по схеме оригинального Wooly Bass fuzz.


... и добавил:

Если байпас активный, то вообще не вопрос - можно прям на футсвич напаять "крутилку". Если пассивный, то придётся лепить доп. буфер, это уже задачка для старшеклассников ))

ture bypass футсвич это пассивный значит?

если твой фузз сделан по схеме Зивекса оригинального, то просто так не нагородив ещё плату не получится сделать подмес чистого.

Как ее подключить не понял.

На схеме предельно ясно всё подписано что-куда. Если всё же не понятно, то имеет смысл обратиться к тому, кому понятно что с этим делать. Дешевле выйдет в итоге

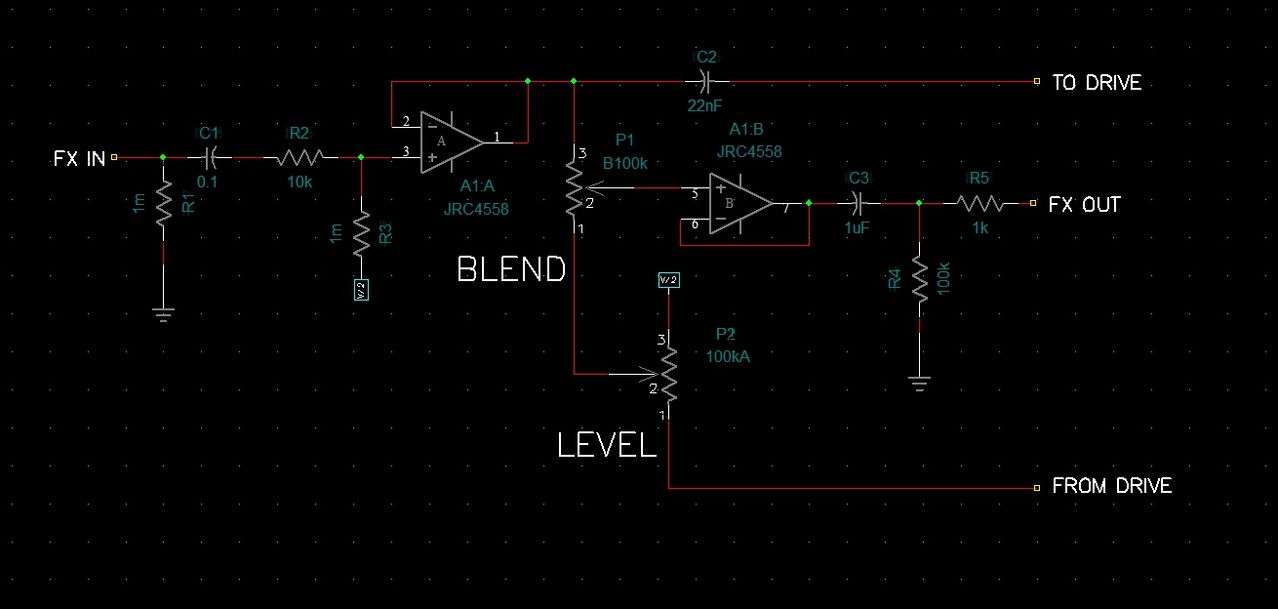

Хм. А схема странная. Вход и выход drive соединены вместе. Через переменные резисторы, но всё же. При определённом положении ручек может свистеть.

Всё там нормально. Вход драйва сидит на выходе буфера, у которого R_вых менее единиц Ом, по сравнению со 100к "блендера" это считай что к.з. об землю (виртуальную).

C2 в 22нан оставит мамонта без низа. Он вообще не нужен в схеме. Р1 замени на В10к, а Левел на чёрной схеме замени родным Левелом мамонта.

Спасибо за помощь звук у педальки не ахти. Я хочу ее доработать. Я в схемотехники не силен, но паяльником работать могу.
На С2 можно просто перемычку припаять?
P1 где на схеме? Его заменить на B10K это пременный резистор?при его измениние что будет со звуком?
Поясните по повуду заменить левел на черной сжеме на родной?

Помогите пожалуйста очень хочется улучшить звук этой педальки.

Неправда. Нужен обязательно, т.к. снимаемый сигнал "поднят" на половину питания, а в эффекте 99,9% что притягивается к общему (минусу). Либо ковырнуть вход эффекта и заюзать имеющийся там входной разделительный кондёр, либо просто поставить С2 номиналом от 470нф и забыть.

Так если чел полезет перепаивать свою примочку - естественно резистор со входного джека придётся притянуть к полпитанию. На оргинальном Зивексе нет такого резистора. На входе мамонта стоят 220нан и если перед ними ещё и 22нана поставить - сам понимаешь что от низа останется))).

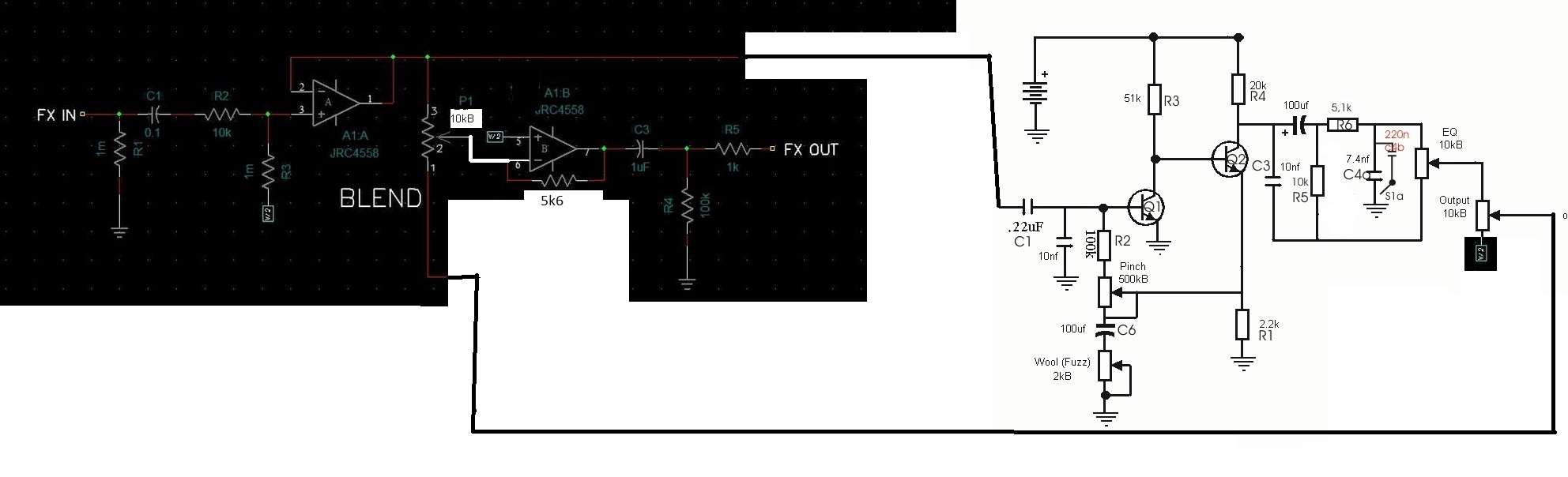

Если мамонт соответствует оригиналу, то делай бленд так:
