Пока кто-нибудь компетентный доходчиво, аргументированно, а главное беспафосно не объяснит основные случаи, в которых она необходима, эта тема так и будет красивым полумифом.

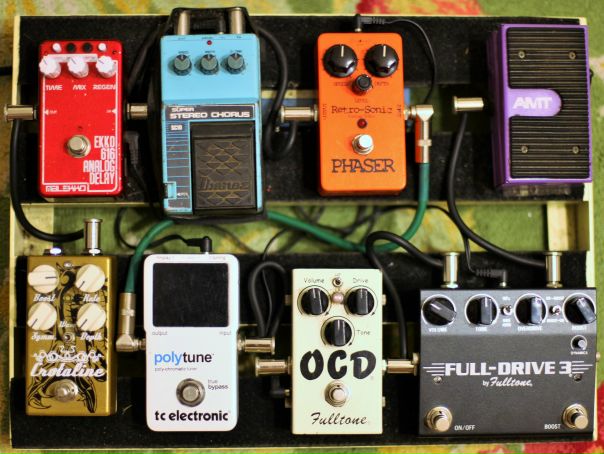

Слово «безпафосно» здесь малоуместно, потому что это примерно как объяснять, что ложку надо нести не к уху, а ко рту -- это самые азы радиотехники. Но таки попробую. См. картинку:



Когда педальки питаются косичкой, у земляного провода появляются два пути -- по сигнальному кабелю и и по кабелю питания, образуются земляные  петли числом на одну меньше, чем педалей (пять педалек от одного блока образуют четыре петли, которые, в свою очередь, дают десять вариантов гуляния помех по цепи).

Во первых, самозарождаются антенны, которые хорошо ловят радиопомехи, которые детектируются на нелинейных элементах педалек и попадают в звуковой диапазон (широкополосный зуд с первой гармоникой 50 Гц -- обычно не сеть, а детектированная строчная развёртка телесигнала и т.д.). И эти помехи сложноидентифицируемы -- днём их нет, вечером сосед снизу включил свет и они появились; дома нет, на концерте появились; при таком расположении педалей нет, при другом появились; при выключенной этой педали нет, при включении появились.

Во вторых, помехи, зародившиеся в одной педали, передаются по земле и питанию в другие -- например, помехи от ключей, гоняющих сигнал в ПЗС в хорусе передаются на включённый перед ним дисторшн, там детектируются и становятся слышны в звуковом диапазоне как свип, помехи от цифрового дилея -- как зуд, сёр, шкворчание и т.д.

С гальванической развязкой каждая педаль просто получает свой отдельный источник питания вроде батарейки, которую не нужно менять, петли не образуются и педали перестают гадить друг другу по земле и питанию. То же самое сделают отдельные батарейки (плюс доставание джека из входа каждой педали, чтобы не расходовать батарейку круглосуточно), отдельные блоки питания для каждой педали (и разветвитель питания под число этих блоков) или отдельные обмотки на одном трансформаторе, питающие каждая свой стабилизатор (только в других габаритах и без возможности сконфигурировать блок питания под себя). Никакой другой мистики не происходит, совсем по простому -- с гальванической развязкой по питанию коммуналка расселяется в отдельные коттеджи. Я доступно разъяснил?

У CIOKS достаточно компактные блоки питания. Тот же DC10 при размерах 16х10 см обеспечивает 10 выходов в 8 изолированных секциях.

AMT SOW еще меньше габаритами при аналогичном функционале.

А остальные купят глядя на них, дабы лохом не выглядеть.

Я считаю, что те, кто руководствуется подобным подходом не стоят потраченного на них времени на разъяснения. Если вместо игры на гитаре человек обеспокоен тем, что о нем "посоны скажут", то тут любые слова, выкладки, доказательства, аргументы будут просто не услышаны.

Vikkk, показал ссылку на 1spot Андреанова, вот только 1spot питал маленький борд из 3-4 педали.

а в основном, в большом борде у него стоит t-rex

Вот реальный пример концертирующего в условиях российских реалий музыканта - https://vk.com/dmitryandrianov?w=wall15297102_5622

По блокам питания у нас в команде работает отдельный инженер на вашу ссылку этому есть качественная альтернатива  бесшумный :
http://amtelectronics.com/products/power-supplies/noiseless-ac-dc-adapter-dc-9v-0-85a-amt-electronics-with-eu-plug/
http://amtelectronics.com/products/power-supplies/noiseless-ac-dc-adapter-dc-12v-1-25a-amt-electronics-with-eu-plug/

Спасибо. Как определюсь с тем, что мне в итоге необходимо, так и решу как быть дальше.
P.S. Отдельный инженер в данном случае разрабатывал шильдик?
P.P.S. Никаких предубеждений относительно китайской продукции не имею.

Вы наверное удивитесь, но мы не занимаемся ре брендингом (хоть это и модно), и всему тому, что нами произведено предшествует разработка с ноля включая исследовательскую работу.
Да, мы используем услуги других компаний, в производстве некоторых корпусных деталей и комплектующих. Но основная, базовая часть производства, это команда АМТ. Вы у кого то видели БП типа SOW с другим лого?

Стоит! Это потребитель, зритель, слушатель и его стоит уважать любого. Невозможно во всем квалифицированно разбираться. В автомобилях большая часть покупателей разбирается на уровне сказок и маркетинга, и аргументация тоже "сказочная", как правило.

Если человек готов слушать и воспринимать, то да. А если "это все г0вн0, это не круто, я куплю то что круто" или "я не буду учиться играть упражнения, это ниже моего достоинства", то тогда он не стоит потраченных усилий.
Кстати, я не считаю, что любой производитель/исполнитель обязан гоняться за каждым покупателем/слушателем. Всем понравиться невозможно. Да, нужно преподносить свой товар/продукт доступно и красиво, но вот прямо убеждать "ну купи пожалуйста" - нет.
В конкретном этом случае я лично увидел область применения этих блоков питания. Даже для себя, хотя у меня из педалей только один дилей, иногда еще хорус. И совсем иногда грелка. И прекрасно понял почему это хоть и дорого, но хорошо. Возможно существуют и более простые и дешевые решения, даже уверен, что они есть. Но иногда времени на то чтобы разбираться и искать нет, точнее оно как раз будет стоить столько, сколько я "переплачу" за эти приборы
Я как обычно сумбурен, но надеюсь понятно выразился

... и добавил:

Насчет автомобилей - сам был свидетелем ситуации, когда персонаж продал квартиру и купил себе Порше Кайен. Сейчас живет в нем (без преувеличения), но не ездит, так как заправить не за что. Подобное "это же круто!!!" я вот тоже нифига не понимаю. Во всем должна быть целесообразность. Поэтому я выше и написал - кому надо, те поймут и приобретут.

Да, нужно преподносить свой товар/продукт доступно и красиво...

и информативно. Повторюсь, но наши соотечественники часто любят сначала разобраться в вопросе, а потом сделать покупку.
Жизнь заставляет, иначе наеобманут........и особенно применительно к отечественному производителю.
"Мы же гусские люди"

Но иногда времени на то чтобы разбираться и искать нет, точнее оно как раз будет стоить столько, сколько я "переплачу" за эти приборы

В этом случае идут и покупают Voodoolab, Cioks или T-rex и не думают вовсе. Не потому, что они безупречны. Они проверены временем и пользователями + ликвидны.
P.S. "Люди, которые пишут "спс" вместо "спасибо", куда вы тратите сэкономленное время:?!"

Насчет автомобилей - сам был свидетелем ситуации, когда персонаж продал квартиру и купил себе Порше Кайен. Сейчас живет в нем (без преувеличения), но не ездит, так как заправить не за что.

... и добавил:

А я о всех разработках!

Т.е. этот адаптер - http://amtelectronics.com/products/power-supplies/noiseless-ac-dc-adapter-dc-9v-0-85a-amt-electronics-with-eu-plug/ - полностью ваша разработка?
