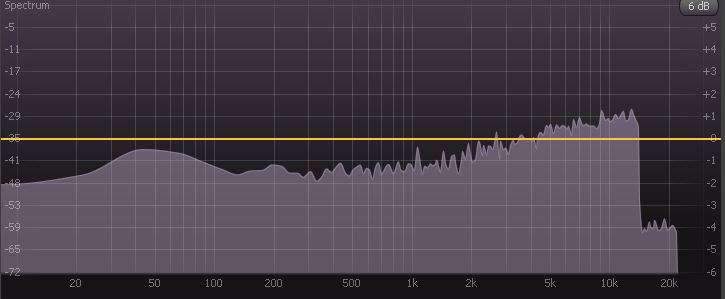

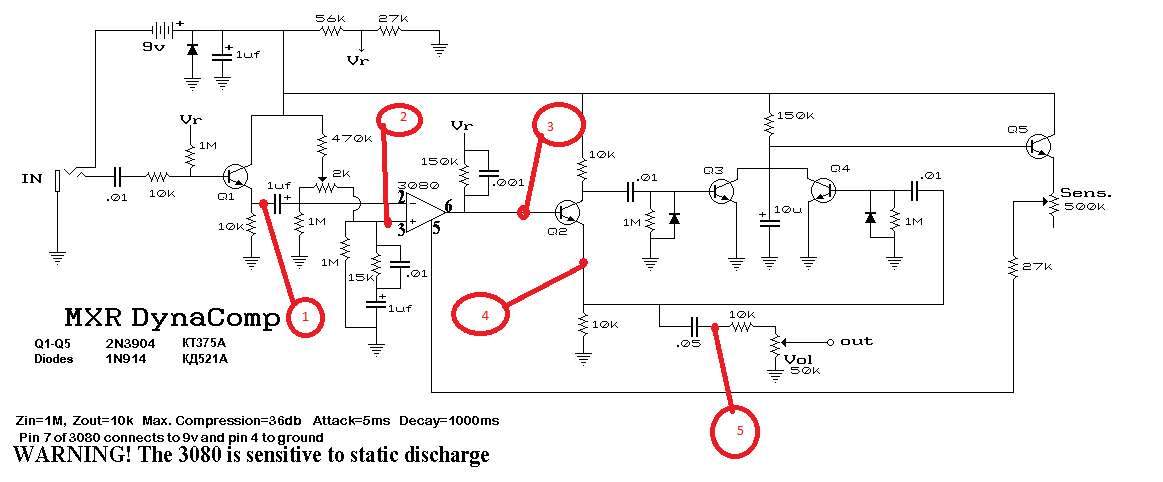

Привет всем! Вопрос по многоизвестному компрессору MXR DynaComp. Хочу подружить его с бас-гитарой, но оказалось схема еще работает как фильтр ВЧ со срезом ~100Гц. (АЧХ во вложении). Подскажите, пожалуйста, что можно поправить в схеме для удаления сия эффекта? Конечно, у меня есть мысля где тут собака, но все же сомневаюсь, не хочу случайно испортить схему.
... и добавил:

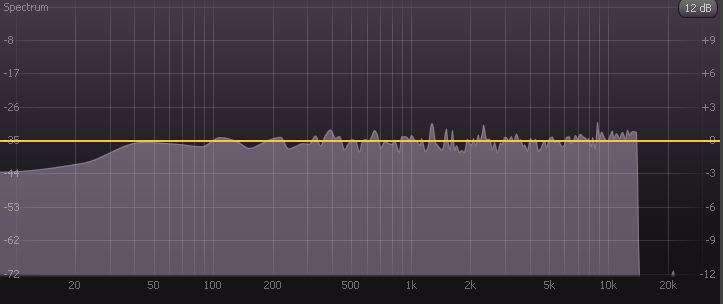

Добавил АЧХ после первого транзистора, пойду пока этим путем.... В точке 2 тоже самое.
... и добавил:

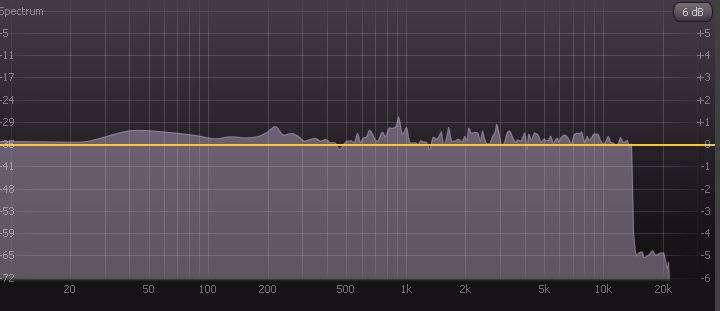

В точке 4 почти ровное АЧХ.
... и добавил:

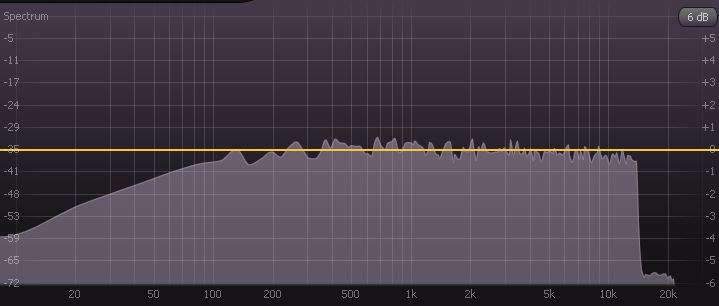

В точке 5 получаем итоговую АЧХ со срезом. Выходит что частоту режет конденсатор 0.05
... и добавил:
Итог заменил конденсатор .05 перед точкой 5 на танталовый конденсатор 1мф - АЧХ выровнялась. Звук устраивает. Может кому пригодиться.
