Re: Трансформатор Marshall JMP-1 (в чём отличие)
« Ответ #15 : Августа 18, 2019, 10:24:29 »
sinister, У ЖМП есть эквивалент трехполоски и активный уже после него. Вполне нормальное решение. Все же у Валвстейтов все немного получше.

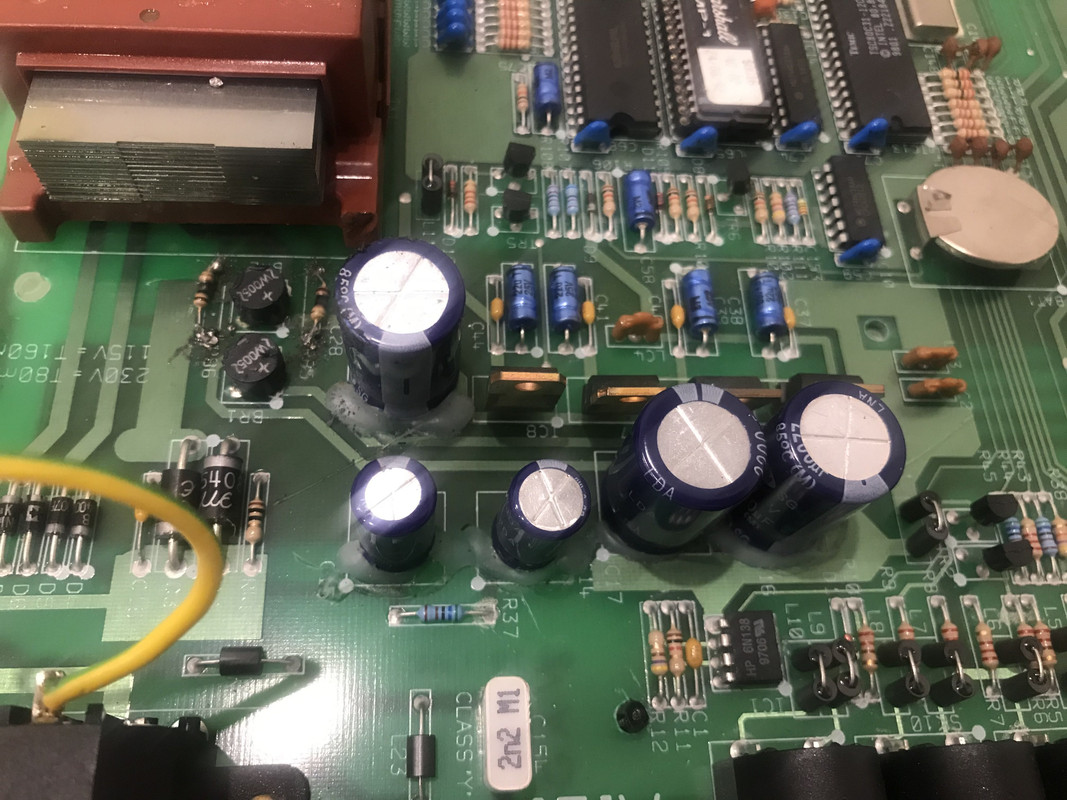

Артём Майер, Это защитные резисторы по линиям питания +/- 15В. Надо проверять все цепи питания где они горят, т.е. диодный мост, электролиты. стабы. Я грешу более всего на электролиты после моста. Они такое перенапряжение не выдержали. Два больших на 2200 мкФ.

Оффлайн sinister

  • Эксперт
  • *****
  • Сообщений: 2048
  • Репутация: +417/-1
Re: Трансформатор Marshall JMP-1 (в чём отличие)
« Ответ #16 : Августа 18, 2019, 10:51:33 »
Цитата: AZG от Августа 18, 2019, 10:24:29
sinister, У ЖМП есть эквивалент трехполоски и активный уже после него. Вполне нормальное решение. Все же у Валвстейтов все немного получше.
ого, интересное решение.
« Последнее редактирование: Августа 18, 2019, 10:59:14 от sinister »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90312
  • Репутация: +10010/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Трансформатор Marshall JMP-1 (в чём отличие)
« Ответ #17 : Августа 18, 2019, 11:02:28 »
sinister, это правильное решение. Разработчики понимали, что трехполоска есть часть звука.

Оффлайн Артём Майер Автор темы

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Трансформатор Marshall JMP-1 (в чём отличие)
« Ответ #18 : Августа 18, 2019, 12:30:42 »
Цитата: AZG от Августа 18, 2019, 10:24:29
sinister, У ЖМП есть эквивалент трехполоски и активный уже после него. Вполне нормальное решение. Все же у Валвстейтов все немного получше.

Артём Майер, Это защитные резисторы по линиям питания +/- 15В. Надо проверять все цепи питания где они горят, т.е. диодный мост, электролиты. стабы. Я грешу более всего на электролиты после моста. Они такое перенапряжение не выдержали. Два больших на 2200 мкФ.

Подскажите а на сколько ом они? Возможно такие подобрать по параметрам? Они к сожалению прогорели с центра и полоски цветные не видно чтобы высчитать параметры. Возможно вы знаете сколько ом и т.д. Чтобы прийти в магаз с точными характеристиками и купить. Благодарю что помогаете.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90312
  • Репутация: +10010/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Трансформатор Marshall JMP-1 (в чём отличие)
« Ответ #19 : Августа 18, 2019, 12:36:41 »
Артём Майер, 10 ом 0.25 ватт.

Схема гуглится легко:  https://drtube.com/schematics/marshall/jmp1-61-04.pdf

Оффлайн Артём Майер Автор темы

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Трансформатор Marshall JMP-1 (в чём отличие)
« Ответ #20 : Августа 18, 2019, 14:40:48 »
Цитата: AZG от Августа 18, 2019, 12:36:41
Артём Майер, 10 ом 0.25 ватт.

Схема гуглится легко:  https://drtube.com/schematics/marshall/jmp1-61-04.pdf
благодарю. Купил новые резисторы. Опять сгорели. Думаете заменить электролиты? Их получается всего 3. Все 3 поменять как вариант?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90312
  • Репутация: +10010/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Трансформатор Marshall JMP-1 (в чём отличие)
« Ответ #21 : Августа 18, 2019, 18:25:42 »
Артём Майер, Я схему дал, менять те, которые в этой цепи. Они справа... С16 и С17.

Но надо проверить и мост (он тоже не вечен) и стабы.

Оффлайн Артём Майер Автор темы

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Трансформатор Marshall JMP-1 (в чём отличие)
« Ответ #22 : Августа 20, 2019, 09:45:38 »
Цитата: AZG от Августа 18, 2019, 18:25:42
Артём Майер, Я схему дал, менять те, которые в этой цепи. Они справа... С16 и С17.

Но надо проверить и мост (он тоже не вечен) и стабы.

Поменял мосты, кондеры, резисторы. Всё также резисторы дымятся. Походу надо на другой копить. А этот в топку. Подскажите а может быть такое что трансформатор выдаёт не 15 v на выходе? Может из-за него снова. Перед тем как поставить перемычку на 115, он же дымился раз 8 при включении. Хотя потом заработал.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90312
  • Репутация: +10010/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Трансформатор Marshall JMP-1 (в чём отличие)
« Ответ #23 : Августа 20, 2019, 15:38:55 »
Цитата: Артём Майер от Августа 20, 2019, 09:45:38
Поменял мосты, кондеры, резисторы. Всё также резисторы дымятся. Походу надо на другой копить. А этот в топку. Подскажите а может быть такое что трансформатор выдаёт не 15 v на выходе? Может из-за него снова. Перед тем как поставить перемычку на 115, он же дымился раз 8 при включении. Хотя потом заработал.

И что? Надо проверять все по цепи питания. Может ОУ почили или еще что. Но я бы начал со стабов.

Просто в ремонт нормлаьный сдать. если сами уже сдались. Прибор не шибко сложный, все чинится.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Трансформатор Marshall JMP-1 (в чём отличие)
« Ответ #24 : Августа 20, 2019, 16:01:10 »
Цитата: Артём Майер от Августа 20, 2019, 09:45:38
Поменял мосты, кондеры, резисторы...
В этом узле деталей немного осталось, проверяй стабилизаторы :)
