Кабель от тюнера в усилитель не хайэнд, но нормальный, длина 1 м.

Вот это уже насторожило. Есть и китайщина, на вид вроде нормально, джеки типа нойтрик... Рядом с "кабель нормальный" (даже не рядом, а вместо скорее) обычно принято писать, если не конкретную его модель, то хотяб производителя (клоц, могами, преференс и т.п.) с указанием, какие джеки к нему припаяны. Может на котором джеке экран отвалился? А вообще то стоит начинать с подключения обеими нормальными кабелями, без приписки "не хайфайный, но нормальный"

Вот это уже насторожило. Есть и китайщина, на вид вроде нормально, джеки типа нойтрик... Рядом с "кабель нормальный" (даже не рядом, а вместо скорее) обычно принято писать, если не конкретную его модель, то хотяб производителя (клоц, могами, преференс и т.п.) с указанием, какие джеки к нему припаяны. Может на котором джеке экран отвалился? А вообще то стоит начинать с подключения обеими нормальными кабелями, без приписки "не хайфайный, но нормальный"

Короткий кабель - кусок Roxtone, вроде всё там как надо. Сто рублей метр, может и гавняный раз так стоит. Есть ещё трёхметровый брендовый Ibanez, с ним так же фонит. Но тот сам по себе не очень, с ним фон был выше, чем с тем что у меня сейчас, этот называется Avantgarde MK-II <=Mr Cable=>. С ним на чистом почти нет фона, только если прислушиваться. Сдаётся мне, в педали дело. Если так, то замена кнопки может решить проблему?

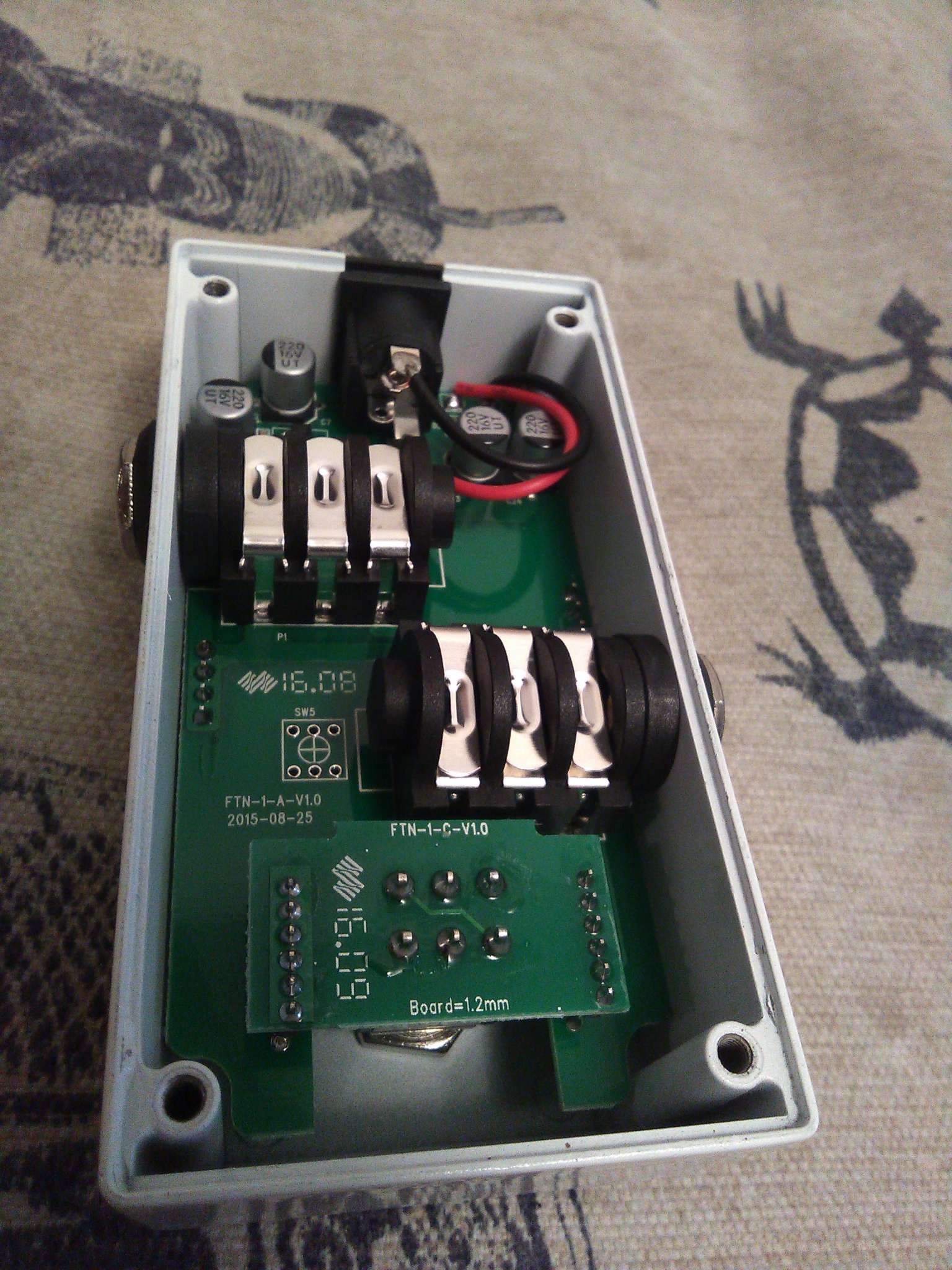

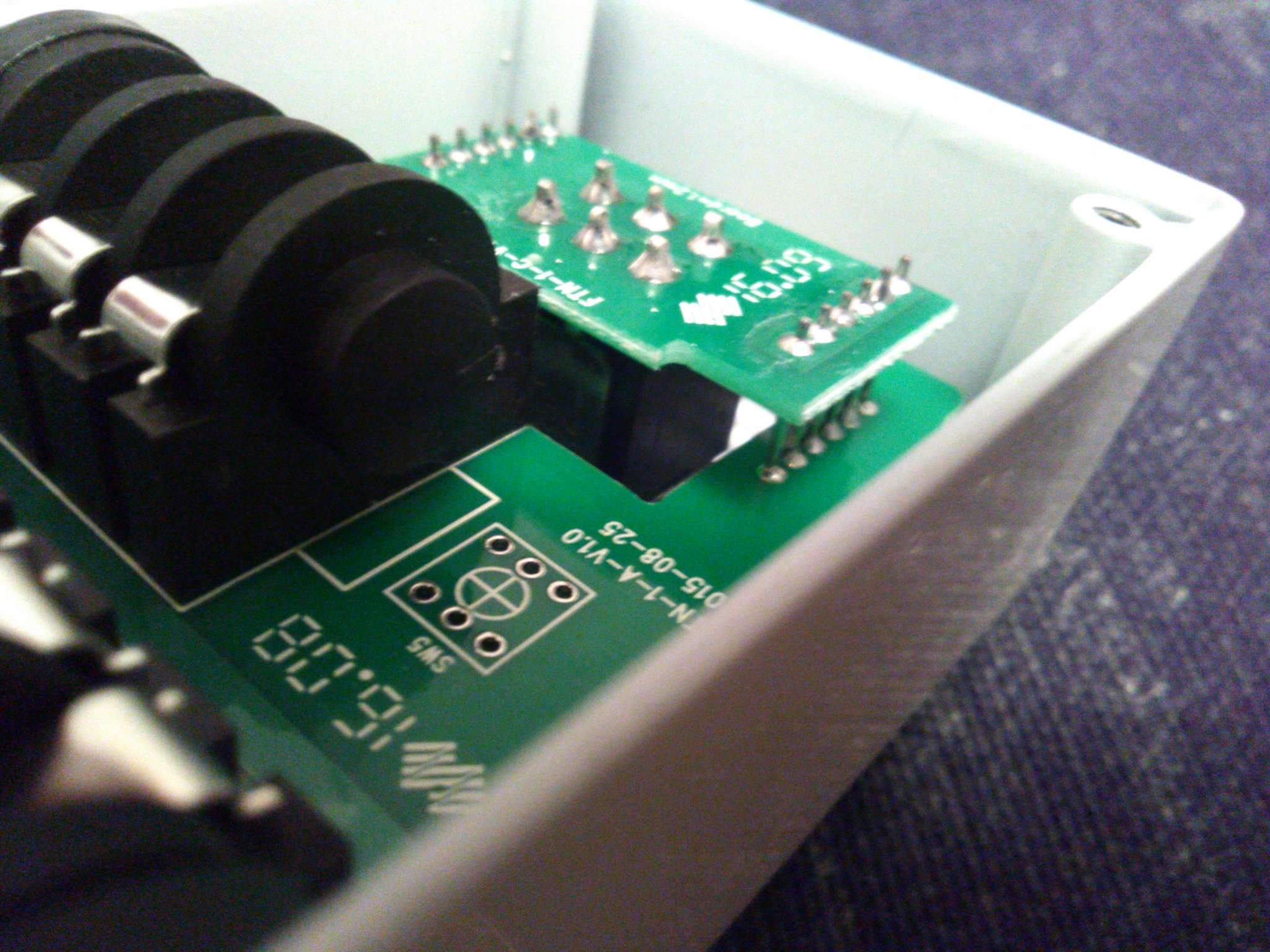

Внутри всё чистенько и аккуратно. Плата с кнопкой впаяна насмерть по обеим сторонам. Если выпаивать то думаю проще шесть контактов греть и вытягивать вниз. Кстати, вот еще - контактов шесть. Порылся - не так то просто такую кнопку найти. Или я не там роюсь?

Вопрос - байпас холодный у этой педали?
Если да, питание отпадает. Если нет - смотри проблему с блоком питания.

Если это означает, звучит ли гитара сквозь тюнер без подключенного блока питания, то да. Звучит. Включаю настройку - перестаёт звучать, при подключенном БП начинает работать тюнер. Фонит одинаково и с БП и без.

Наиболее вероятное - все таки кабели.
Непропай во вх-вых гнездах, мало вероятно, но возможно.
Незаземлен корпус педали - тоже маловероятно, но хз, проверить мультиметром.

Ну ок. У меня сейчас этот кабель без джеков, понадобились в другое место. Лень ехать было. Куплю джеки, включу гитару коротким кабелем напрямую. Посмотрим что будет. Как проверить мультиметром?

Кнопка переключения как раз самое маловероятное.
Если сигнал проходит (переключается) - то кнопка не причем.
PS - если вдруг придется менять кнопку (не обязательно в этом случае), и больших навыков в паянии нет, то готовься что убьешь эту переходную плату к чертям собачьим.
В подобных случаях правильнее поставить кнопку с 6-ю припаянными проводками взамен сломанной вместе с платой.
Но, еще , раз - не твой случай, скорее всего.

Спасибо. Паять я умею, у меня даже паяльников два - на 25 и на 40 Вт. Предполагалось выпаять саму кнопку, вытягивая её вниз, закрутив гайку конечно. Но раз вы пишете что дело не в ней, то не буду. Но меня озадачивают звуки при касании кнопки. Чуть пошевелить - громкость фона меняется и шуршание-пощёлкивание. Так что может таки она?

Насчет появления фона при прикасании к кнопке и прочих шуршаний - это ненормально.
Корпус педали должен быть обязательно (!) заземлен, соответственно заземлена будет и кнопка.
В этом случае никаких шуршаний быть не должно.
Дождитесь уже, чтобы сначала с кабелями определиться наверняка.
Проверить мультиметром заземлен ли корпус, это просто.
Берете один конец - на корпус, вторым концом на земляную шину платы (например на одном из гнезд).
Должно звониться с корпусом обязательно. Ноль ом.
Гайку кнопки хорошо  закрутите .

Гайка закручена хорошо. Фон при касании не появляется, а снижается. Выше есть картинки. Могли бы показать, где там земляная шина платы? Корпус окрашен очень хорошо. Процарапать придётся? Теперь про ноль ом. В мультиметре моём есть режим прозвона. То есть если есть земля, то при соединении корпуса (это я могу процарапать) и шины (это я надеюсь вы мне покажете) должно коротить, то есть пищать будет?

... и добавил:

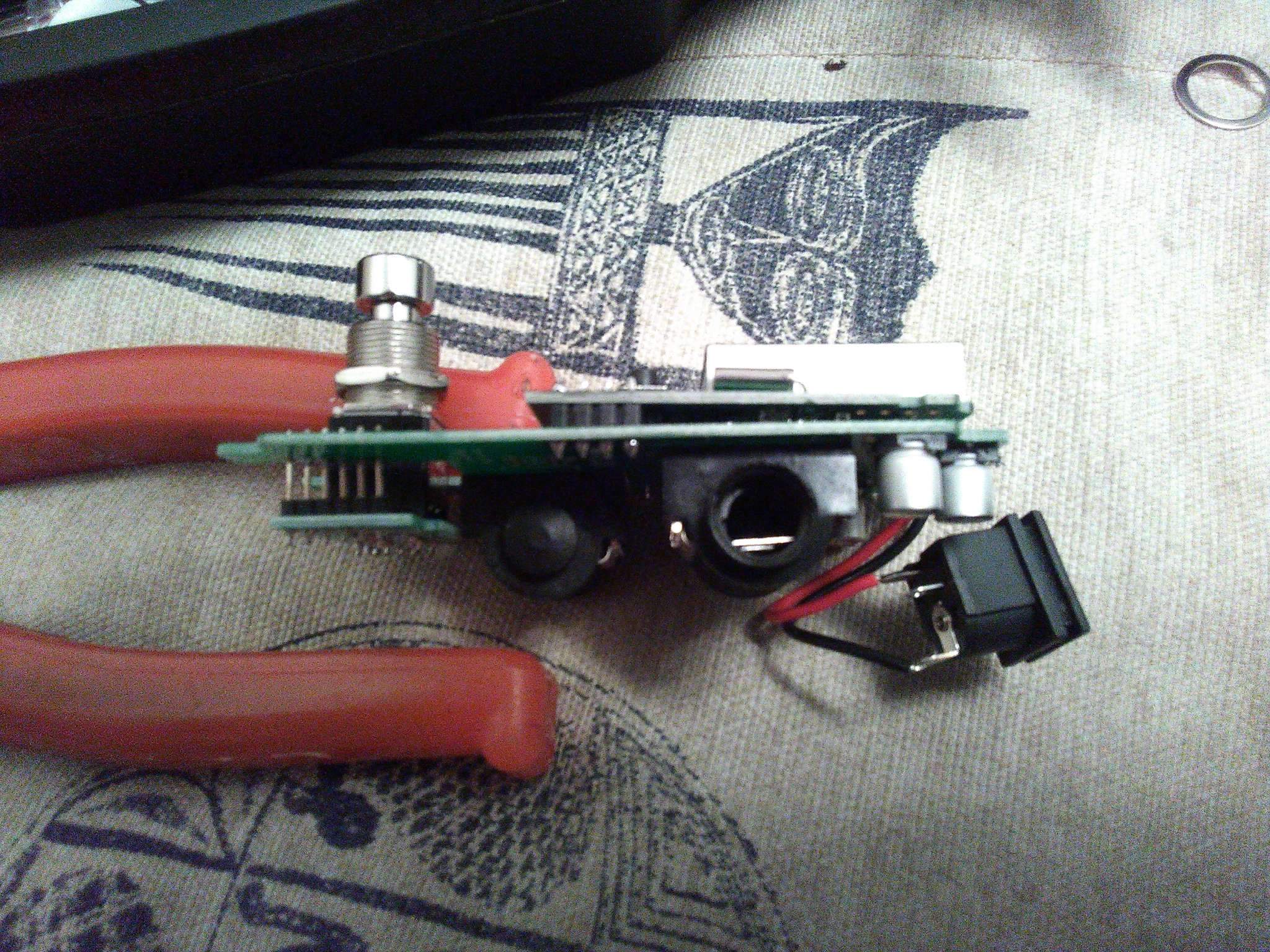

Пропаять гнёзда похоже никак. Фото прилагаю.
Да и вообще. Я посмотрел пайку - эталон просто. Гладко, всё так обтекает контакты и на плате тоже без всяких бугров, такой как бы аккуратный конус с радиусами внизу возле платы. Идеально.

возьми тюнер и подключи его в другой гитарный звуковой тракт, в котором нет твоего ничего кроме тюнера. Если там всё ок - подключай по одному своё - гитару, один шнур, другой... пока не найдёшь косячный элемент.
А уж после в педаль лезь.

Да, пожалуй надо съездить в магазин, попробовать там. Но думаю шуршание и изменение фона при касании кнопки никуда не денется. Потому что кнопка будет та же самая.

еще раз - педаль вообще в последнюю очередь.
Провода
Если для упражнений - прозвонить нужно между точками A и GND
"B" - тоже "земля", и "С", скорее всего, тоже.
А - это минус питания.

Ну прозвонил я. Нигде не пищит. Да и непонятно где там что заземляться может, во всяком случае на корпус вообще ничего не идёт, он прокрашен весь, и в отверстиях тоже. Поеду завтра покупать джеки, заодно свожу педаль.
