ну да немкоректно написал!
на основании этой схемы можно сделать аттенюатор на 30% от 40ватт?

Получится совсем другая схема. Схемы резистивных аттеньюаторов есть нете. Поищи например схему Ерасов Маффлер.

Но дело это довольно бесполезное т.к.
1. Такие аттенюаторы сильно портят звук.
2. 30% от 40Вт это всего на 4-5db тише чем 40Вт на полную, т.е. это все равно Очень громко.

doggie, тут http://amps.zugster.net/articles/attenuation подробное описание резистивных аттенюаторов.

Для себя собрал Bridged-T, на 16 ОМ с аттенюацией -12 db для Haze 15.

Здесь есть http://www.madsencircuits.com/acalc.html программа для расчета сопротивлений.

На dummy load ты посылаешь сигнал с раскочегаренного оконечника далее может быть спикерсимулятор или как у Ван Халена цепи эффектов потом усилители мощности и кабинеты, а если просто спикерсимулятор то это сигнал с преампа. Вроде так.
Вопрос: а как совместить  dummy load описаный Азнауром и аттенюатор на -6 дБ?

... и добавил:

KSInex я так понимаю Bridged-T типа получше звучит, а мощности у резисторов какие брать?

... и добавил:

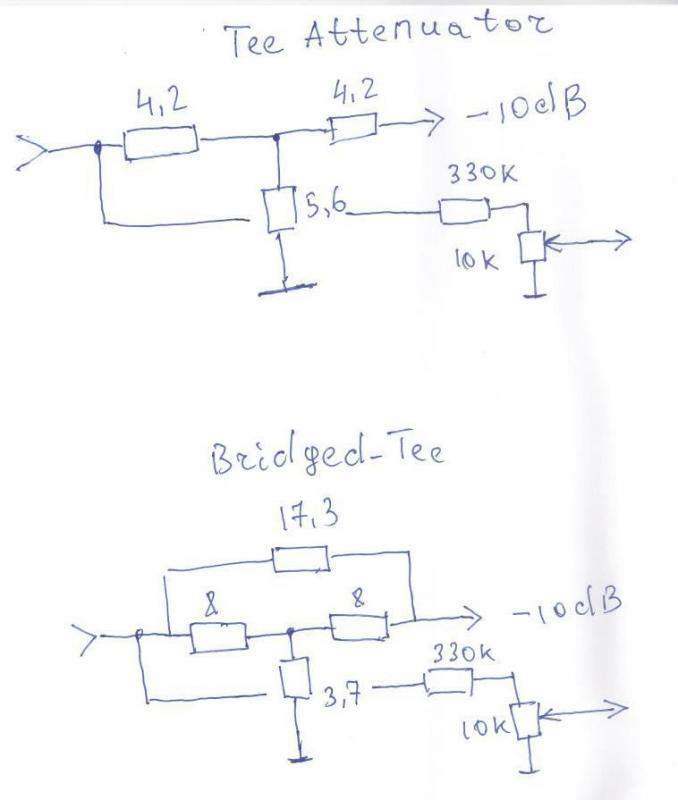

Вот что получилось включив моск, нагрузка 8 ом, -10 дБ.
Поправьте если что не правильно. С мощностями резисторов прошу помощи.

...а мощности у резисторов какие брать?

Там по принципу L-Pad. Но я брал все резисторы SQP 20-25W.

... и добавил:

Кстати здесь http://guitarplayer.ru/index.php?topic=119503.msg3513835#msg3513835 , есть фотки моего dummy load

Я его ещё немного модернизировал - добавил аттенюатор на -24 db.

спаял такую штуку, все работает хорошо ) только наводки на ЖК монитор откуда-то взялись

немного поменял резюки, стало лучше да и в записи выглядит интересней, особенно, учитывая то, что можно импульсы разные использовать получаются очень интересные варианты.

Коллеги электронщики подскажите подойдёт ли для сооружения лоадбокса проволочный резистор на 50 Ватт ПЭВР-50, он 22 Ома, но там можно отрегулировать и на 16 Ом и на 8. И можно ли его в обычную коробку без радиаторов охлаждения тулить?
Планирую использовать с ламповой головой 50 Вт. И ещё, кто нибудь пробовал записывать с выхода Slave out? это ж вроде как выход после оконечника и звук должен быть не такой как после преампа.

Нужен хотя бы 30%-ый (лучше 50%-ый) запас по мощности, и разумеется потребуется охлаждение, возможно даже принудительное.

Понял, спасибо за ответ! То есть 100 Ватт набирать однозначно?
Выше там была схемка где 4 25-Ваттных резистора в параллель, которые как бы дают 100 Вт. И ни о какой необходимости в запасе мощности речи не было. Насколько важен этот запас?
