Автор Тема: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.  (Прочитано 1200 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн U.K.A. Автор темы

  • Новичок
  • *
  • Сообщений: 94
  • https://www.youtube.com/@KosUdalov
Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« : Августа 01, 2012, 16:38:55 »

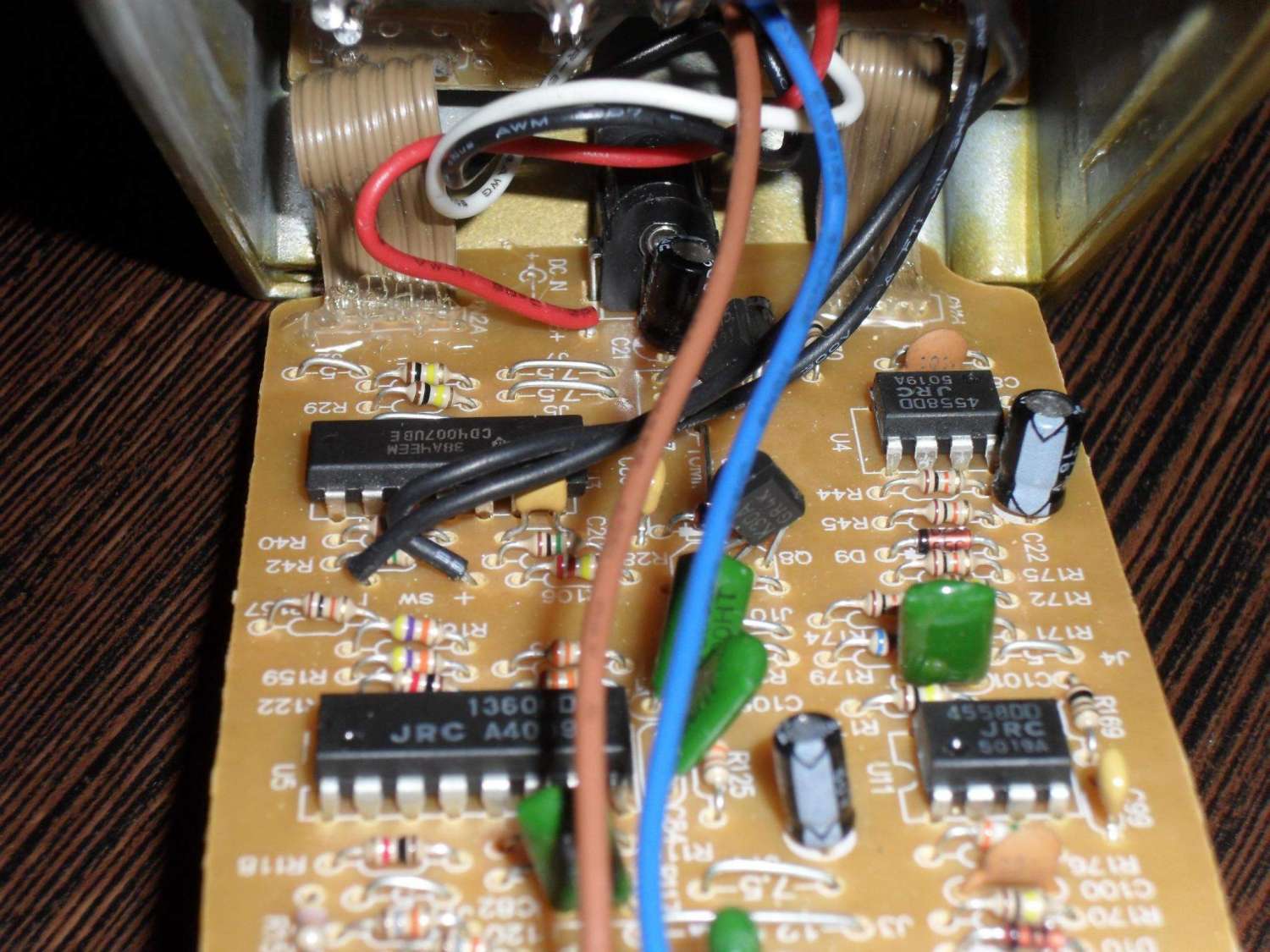

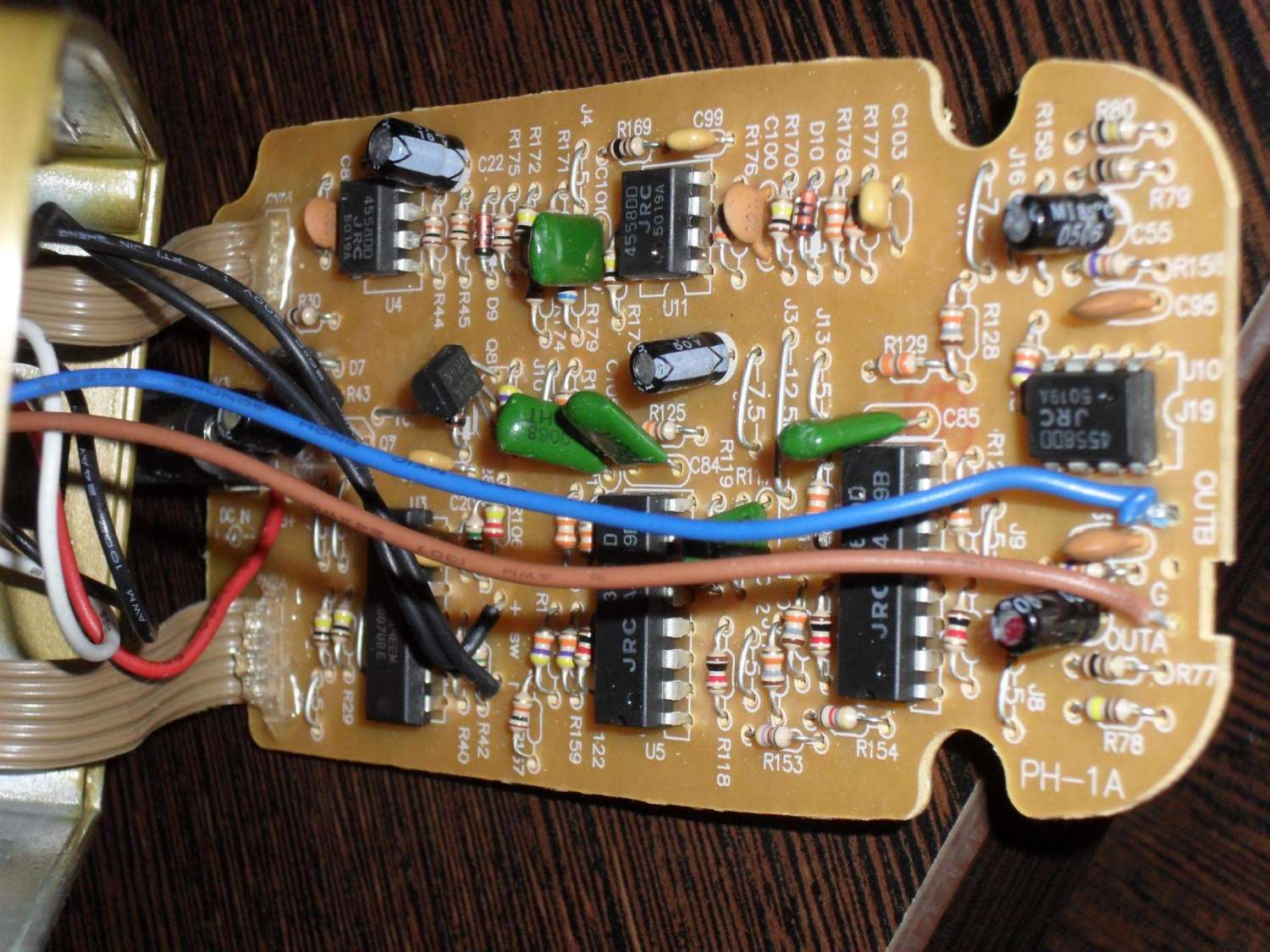

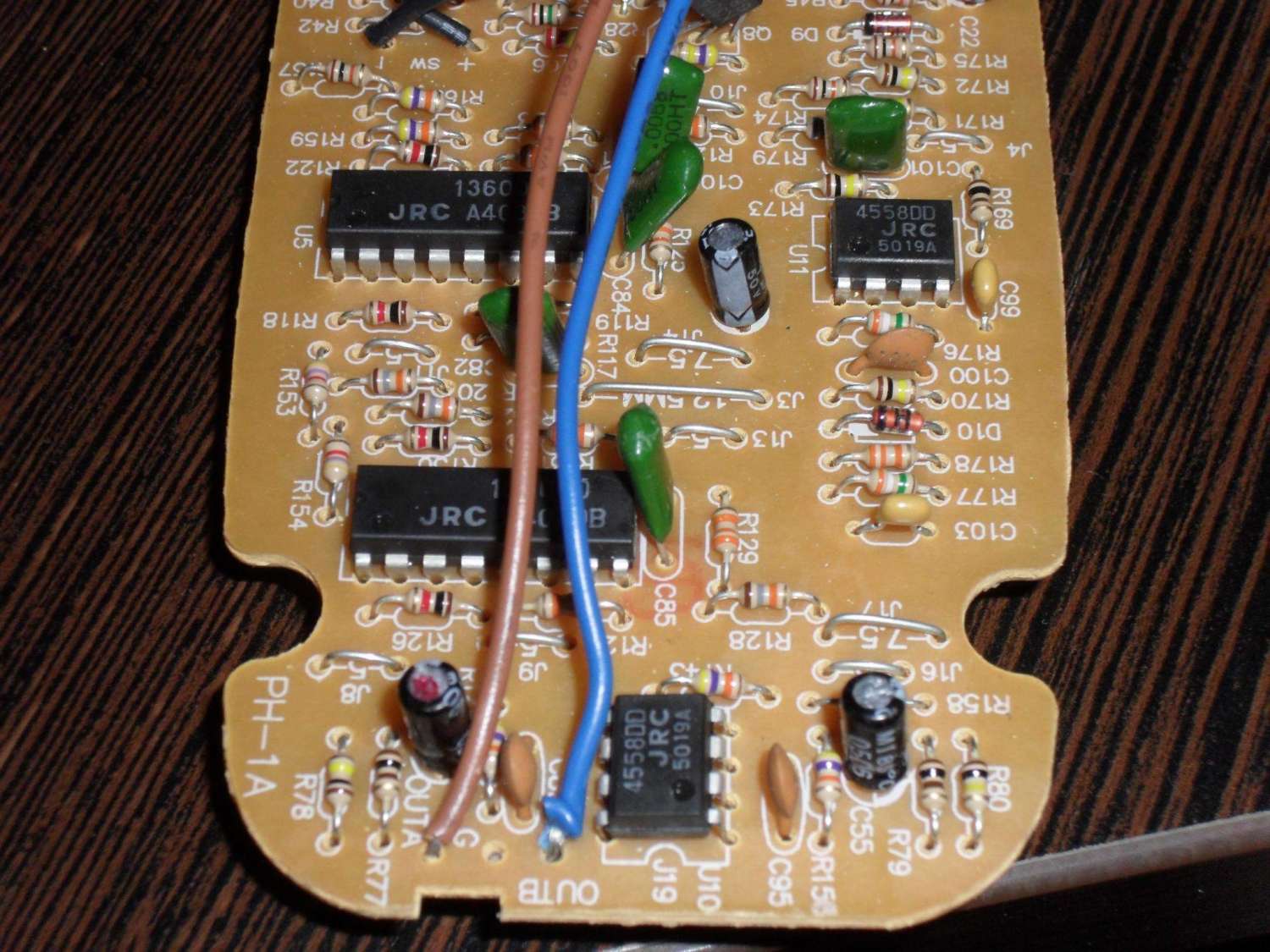

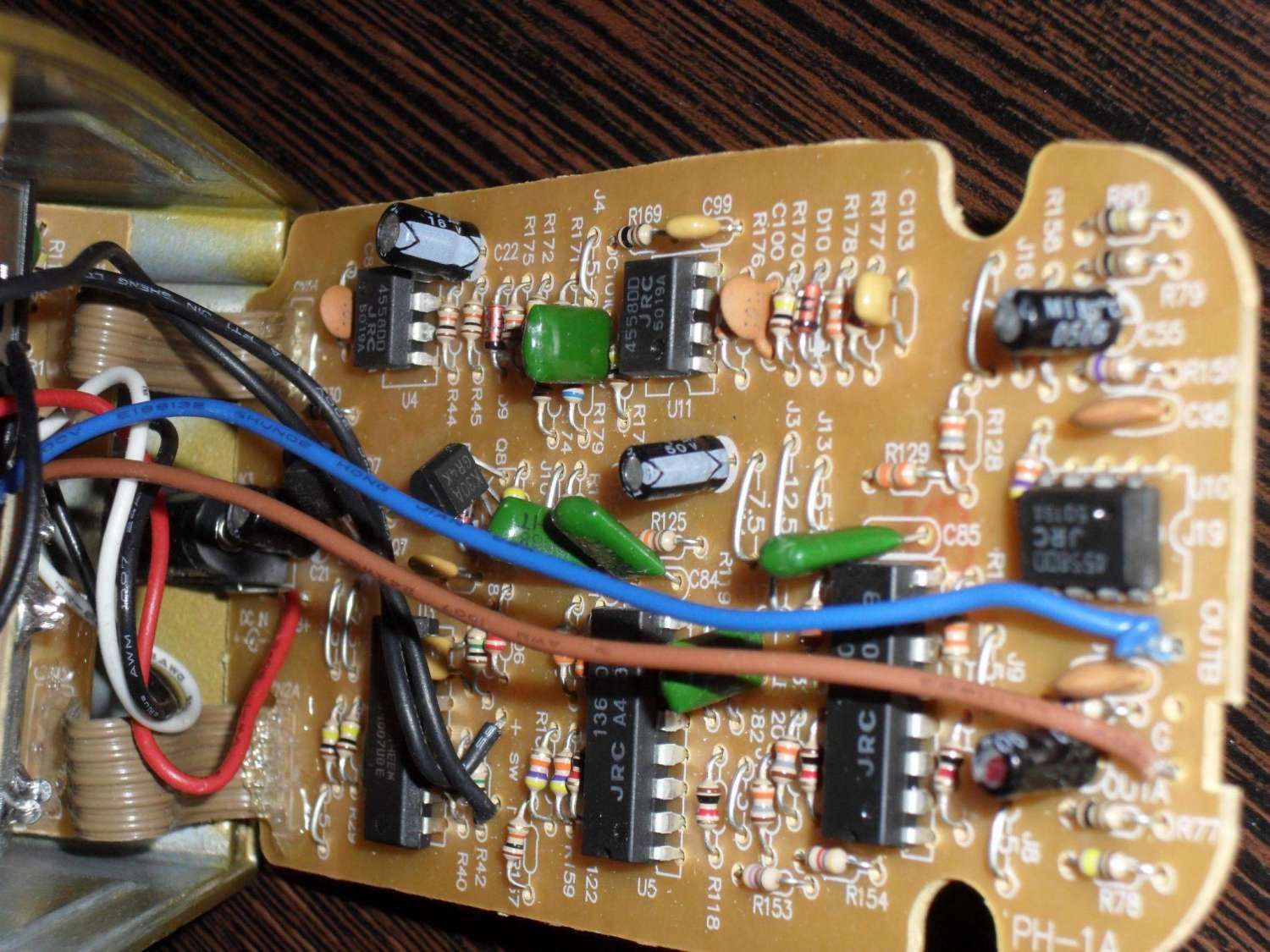

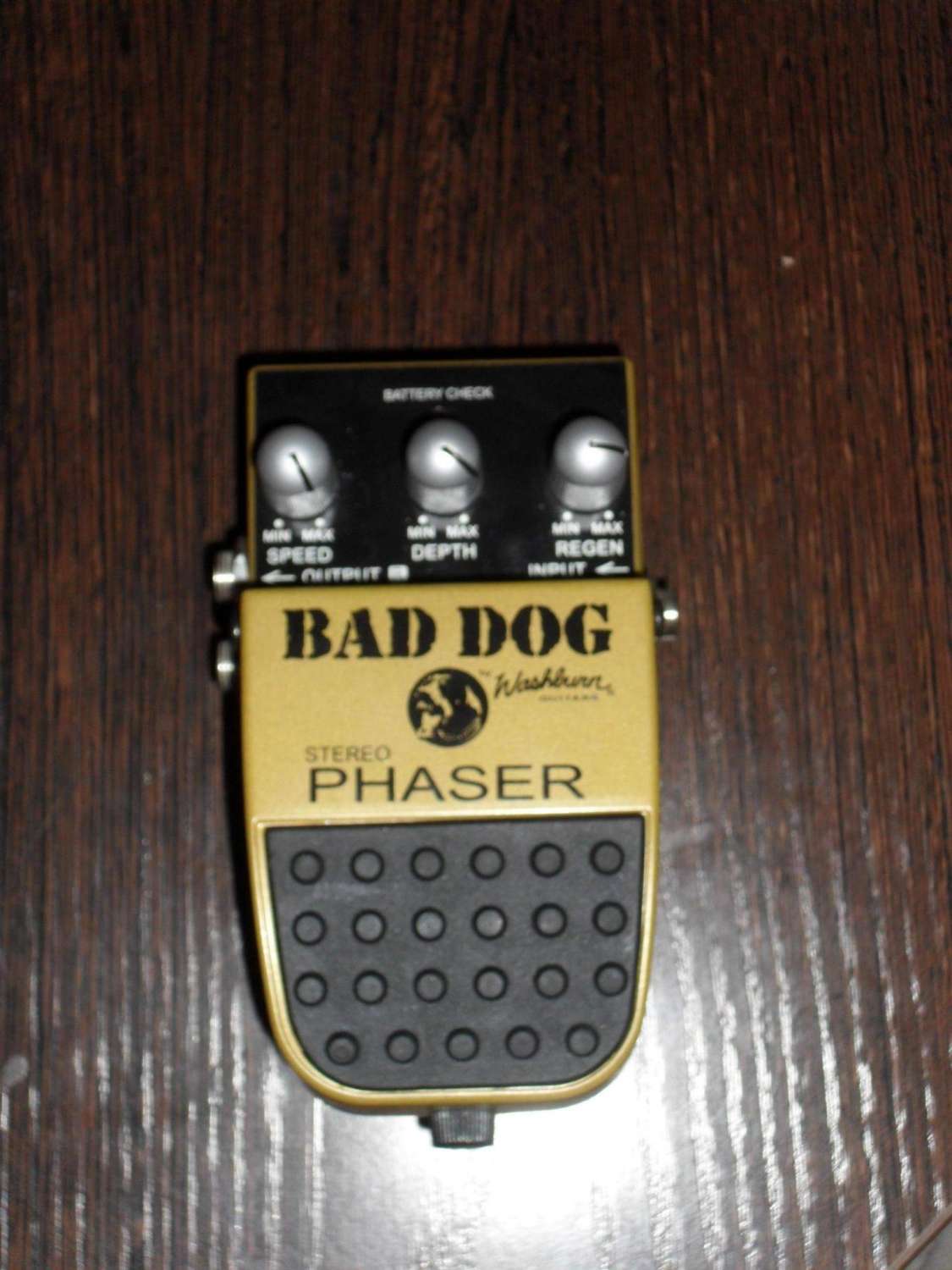

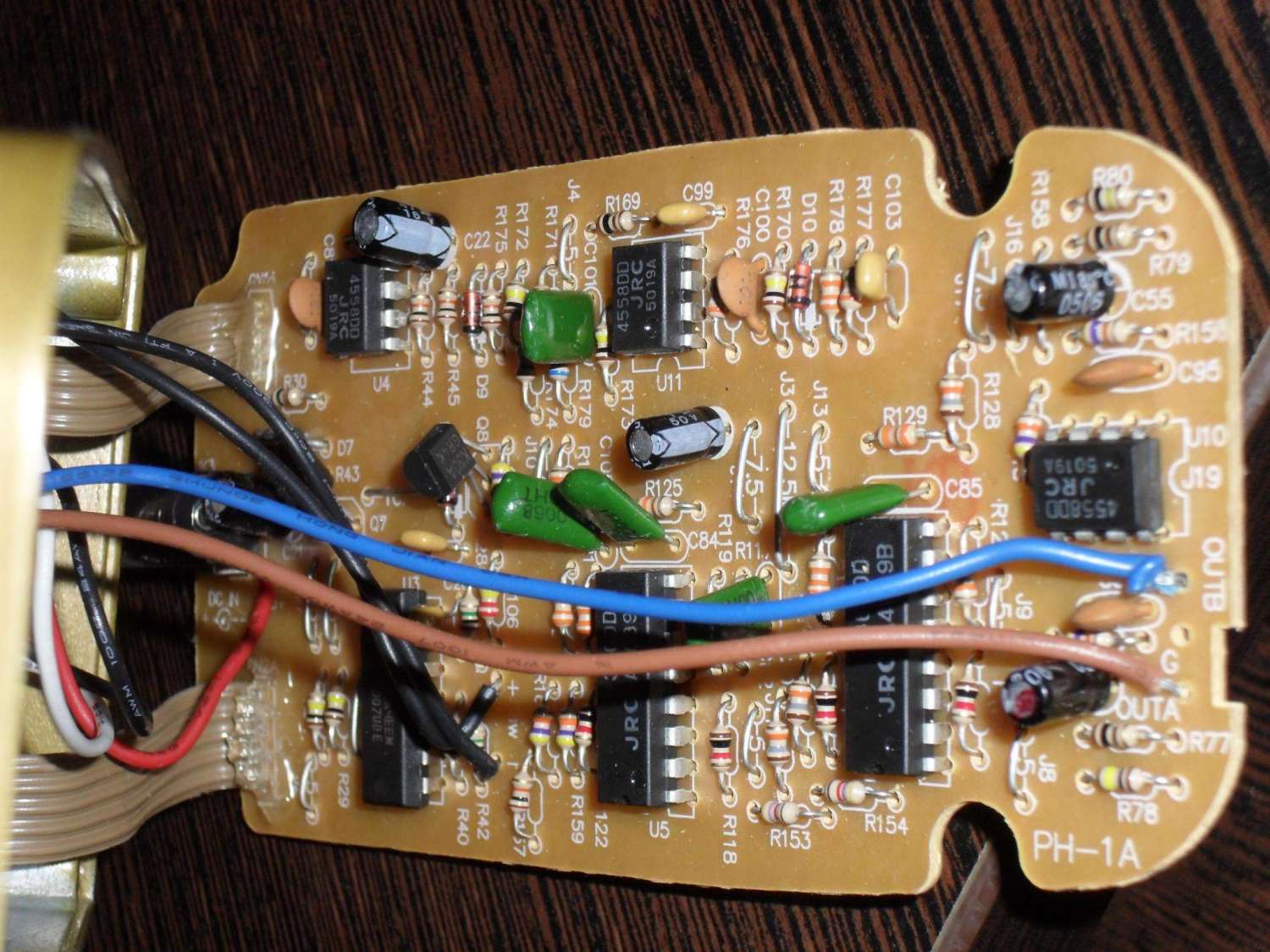

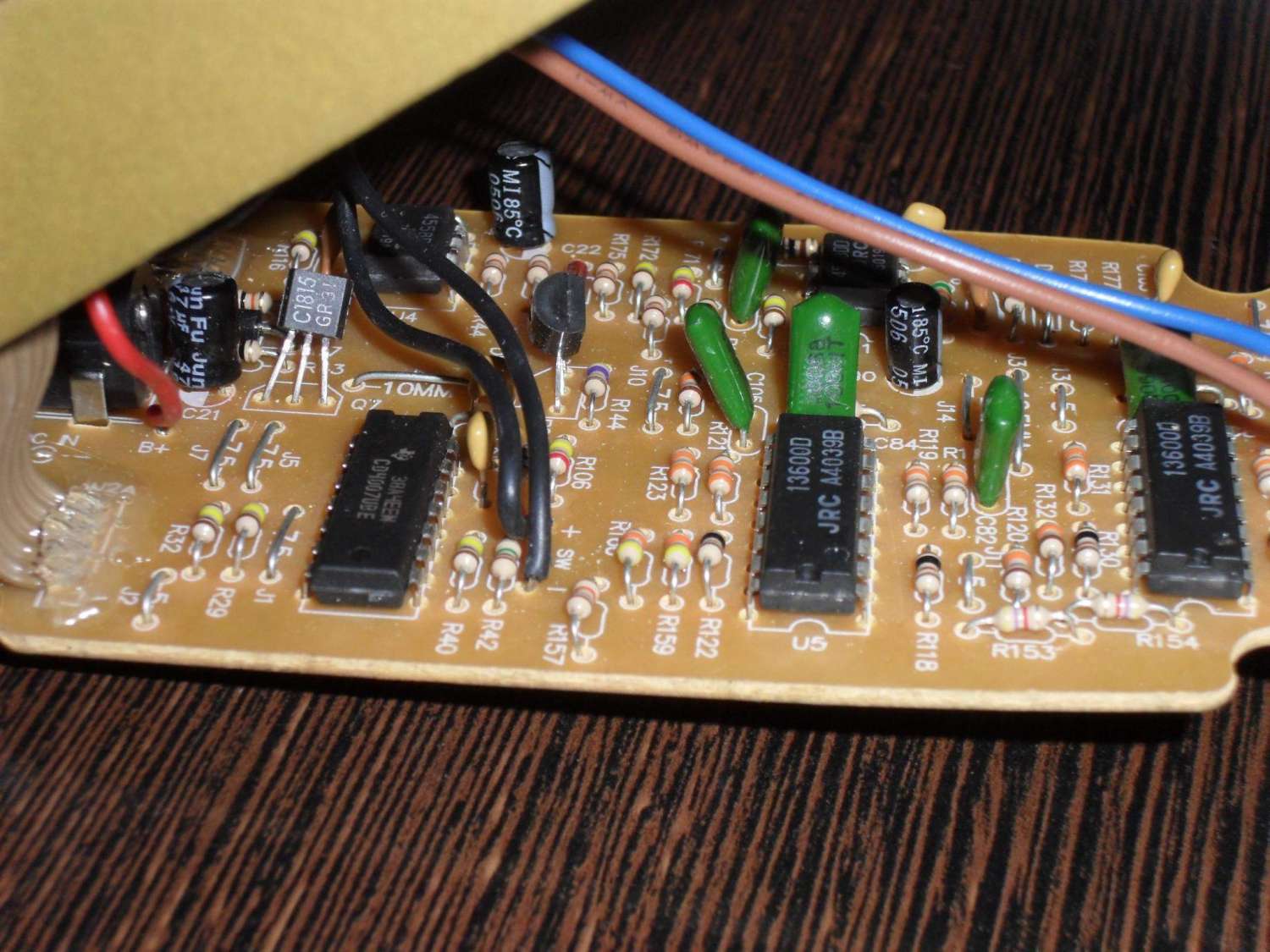

Здравствуйте. Помогите пожалуйста с файзером. Есть проблема в довольно заметным скачком  громкости при включении педали, и наоборот тихим байпасом. Знаю на 90 mxr тоже наблюдал скачек громкости при влючении педали но совсем не большой, тут же в несколько раз заметнее. Подскажите можно что-нибудь с этим сделать, пожет какую емкасть заменить? Выкладываю вото платы педали, могу сфотографировать нужные места или зарисовать схему.
« Последнее редактирование: Августа 01, 2012, 16:51:16 от U.K.A. »

Оффлайн Nikk Noir

  • Новичок
  • *
  • Сообщений: 43
  • А у нас в квартире G.A.S., а у вас?
Re: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« Ответ #1 : Августа 02, 2012, 10:01:03 »
может быть дело в положении ручек?  :hmmm:

Оффлайн U.K.A. Автор темы

  • Новичок
  • *
  • Сообщений: 94
  • https://www.youtube.com/@KosUdalov
Re: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« Ответ #2 : Августа 03, 2012, 04:07:54 »
Положение ручек ни как не влияет, и самое дасадное, что ручки громкости эффекта на педале нет :(

... и добавил:

Может можно как то ручку громкости запаять? только что бы она на байпас не действовала ???
« Последнее редактирование: Августа 03, 2012, 04:18:37 от U.K.A. »

Оффлайн stepnik1962

  • Новичок
  • *
  • Сообщений: 6
Re: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« Ответ #3 : Августа 04, 2012, 22:47:56 »
замени электролитические кондёры !

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« Ответ #4 : Августа 04, 2012, 23:03:00 »
U.K.A., если найдешь схему своей педали, можно попробовать вылечить.

Оффлайн U.K.A. Автор темы

  • Новичок
  • *
  • Сообщений: 94
  • https://www.youtube.com/@KosUdalov
Re: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« Ответ #5 : Августа 05, 2012, 19:45:38 »
постараюсь, но мало вероятно  :(

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« Ответ #6 : Августа 05, 2012, 21:33:28 »
Цитата: U.K.A. от Августа 05, 2012, 19:45:38
постараюсь, но мало вероятно  :(

Тогда попробуй нарисовать схему глядя на плату. Меня интересует цепь сигнала, от выходного джека до выходного буфера на транзисторе.
Там совсем чуть чуть нужно. Это я к тому, что если в этой схеме выход реализован так же, как и в PHASE 90, то нет никаких проблем его исправить.

Оффлайн gigabyte

  • Эксперт
  • *****
  • Сообщений: 1669
  • Вот такая наша земля
Re: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« Ответ #7 : Августа 05, 2012, 23:08:54 »
U.K.A., могу сфотографировать нужные места или зарисовать схему.
Интересно, как это ты схему зарисуешь?

Оффлайн stepnik1962

  • Новичок
  • *
  • Сообщений: 6
Re: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« Ответ #8 : Августа 05, 2012, 23:19:08 »
с живой платы  легко схему срисовать -главное что б в мозгу трохи было!!!!!!!

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« Ответ #9 : Августа 05, 2012, 23:20:23 »
Цитата: gigabyte от Августа 05, 2012, 23:08:54
Интересно, как это ты схему зарисуешь?

Карандашом на бумаге в клеточку.

Оффлайн gvest

  • Новичок
  • *
  • Сообщений: 48
Re: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« Ответ #10 : Октября 11, 2012, 14:40:38 »
Сделал снимки pcb и нанёс расположение элементов, схему целиком ещё не срисовав, но кое что можно и так понять...включения-отключения как такового нет, сигнал с входа всегда проходит через операционники U4, U10 и попадает на оба выхода...к U10 примешивается обработанный сигнал...

ps. блин, не обошлось без ошибкочки...надеюсь, что одной :/ если кому надо - могу и снимки плат с обоих сторон выложить...
« Последнее редактирование: Октября 11, 2012, 15:22:54 от gvest »

Оффлайн gvest

  • Новичок
  • *
  • Сообщений: 48
Re: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« Ответ #11 : Октября 27, 2012, 12:56:30 »
Отрисовал, как уж получилось, дома не оказалось ни Altium'a, ни pcad'а, зато откуда то есть Eagle, поэтому попытался в нём начеркать, что то пришлось руками дописать...
Схему переключения не рисовал, она там обычная на CD4007UBE..Диоды D9 м D10 не знаю в какую сторону правильно должны быть, их тип тоже не определен...

Оффлайн UNCLE_O

  • Эксперт
  • *****
  • Сообщений: 2150
  • Long live Rock'nRoll
    • U-sound Guitar Equipment
Re: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« Ответ #12 : Октября 27, 2012, 14:14:47 »
+1
Тут уже автору топика совсем просто - 2 резистора поменять, и гопак )
« Последнее редактирование: Октября 27, 2012, 14:16:34 от UNCLE_O »

Оффлайн gvest

  • Новичок
  • *
  • Сообщений: 48
Re: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« Ответ #13 : Октября 27, 2012, 16:33:12 »
так, не могли бы Вы поподробней рассказать - какие и на что, и почему так получается?

Оффлайн U.K.A. Автор темы

  • Новичок
  • *
  • Сообщений: 94
  • https://www.youtube.com/@KosUdalov
Re: Здравствуйте. Помогите пожалуйста с файзером.Скачек громкости при включении.
« Ответ #14 : Октября 27, 2012, 18:03:01 »
UNCLE_O Расскажите по подробнее пожалуйста про замену резистора
