Shrila, если настройка тока покоя общая для пары ламп, то можно и один, хотя я такой реализации нигде не видел, потому что ток у этих ламп разный.
Хотя может в данном усилителе как то усреднённо рассчитано

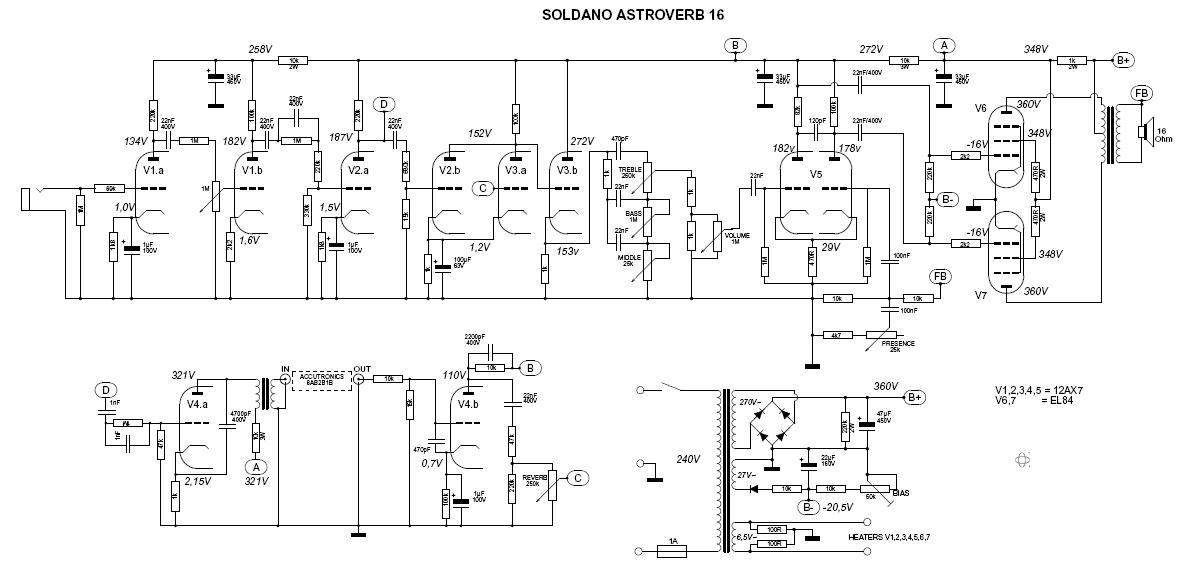

Вот схема, в которой есть регулировка bias, но нет измерительного резистора.



Ты меня не понял, про то как реализована настройка биас я знаю не по наслышке.
Я про то, что не видел что бы в оконечнике стояли разные комплекты ламп и была общая настройка биас для всех. Ведь у EL84 и 6V6 разные режимы и соответственно разный ток покоя.
Может ты имел в виду, что у каждой пары ламп катоды соединены между собой, а не EL84 и 6V6 вместе?
Тогда всё в порядке, на каждую пару своя настройка биас и на каждую лампу свой резистор в катоде. Тогда можно контролировать ток на каждой лампе.

Подскажите, у меня немного похожая ситуация. Только дело по-моему не в звуке, а дребезжит от низа как-бы проволочная конструкция удерживающая лампу EL 84. Хотя я уже не пойму, т.к. этот держатель проволочный я убрал, шум стал меньше, но часть его осталась. Подскажите что ещё может дребезжать?

runing,  Спасибо, приму к сведению. Но еще хочу уточнить одну вещь. Каждой лампе в катод по резистору. А пот-регулятор напряжения смещения один. Значит токи покоя ламп будут разными из-за разброса параметров компонентов. Тогда я вижу порядок настройки такой:
1. Выставить желаемое значение тока покоя ламп регулятором смещения.
2. Сравнить значения токов покоя для каждой лампы в отдельности. И возможно выравнять их подбором компонентов в цепи смещения.
Я верной дорогой иду?

2. Сравнить значения токов покоя для каждой лампы в отдельности. И возможно выравнять их подбором компонентов в цепи смещения.
Я верной дорогой иду?

Нет, не верной. Компоненты в цепи смещения все общие. Иногда делают раздельную регулировку, но я считаю что это лишнее.
Гораздо правильнее покупать подобранную пару (или четвёрку) выходных ламп.
В этом случае разброс будет минимальный и не выходить за пределы допусков.

При настройке всегда ток будет несколько отличаться на всех лампах, на какой то лампе он будет несколько больше чем на остальных, просто рассчитав правильное значение, исходя из напряжения на аноде, ты устанавливаешь его на этой лампе, поскольку регулировка общая, то на других он получатся чуть меньше, но это не страшно, если ты купил подобранный комплект.

Чот не пойму что у меня происходит. лампу менял EL 84, не помогает. как что то резонирует. но когда лампу придержать пальцами при игре (она вверх ногами стоит) то эффект пропадает и ничего не дребезжит. что ж это может быть?

Tauric,  Микрофонный эффект.

получается так. только почему у всех 3-х ламп которые я пробовал?
