заказывал у месы транс на 220 для м4
Про презенс я имел ввиду у тебя вдавлен или вытащен?

О! Так ты перевёл? Что скажешь по звуку? Блин чёт не запомнил в каком состоянии был презенс... Сейчас разобрал Марк , скоро залью фото ... Там мрак, как он вообще работал после этого, я просто немного стал сравнивать с фотками в нэте и со схемой , копец там точно не иначе как копытом лазили... Сравнив плату со схемой в нэте не решусь на него больше подавать напругу пока всё не приведу в порядок.

не знаю.. я как купил сразу перевел, т.е. я начал его юзать уже на 220

Сам транс впаивал?

Тут вопрос к знающим , этой схеме можно доверять? Прикинул , расположение элементов с проводами совпадают, номиналы пока не изучал



... и добавил:

нет я отдал сразу в ремонт даже не включал..замена транса лапм и остального

понял

DDDen, На первый взгляд лейка относительно правильная. Но на мощных лампах не все резисторы прорисованы и т.п.

А самому ставить транс подумай несколько раз. Это возможно, но по упрощенной схеме и внешне тоже будут вопросы.

Не не... до транса ещё как до Китая, там по плате дичь жёсткая, пока цель её восстановить проверить все режимы и звук в итоге... транс это долгосрочная перспектива пока.

... и добавил:

Ранее писал что при использовании ревера появляется зуд в звуке, не думаю что проблема только в ревер танке скорее комплексная , но решил заглянуть в него.

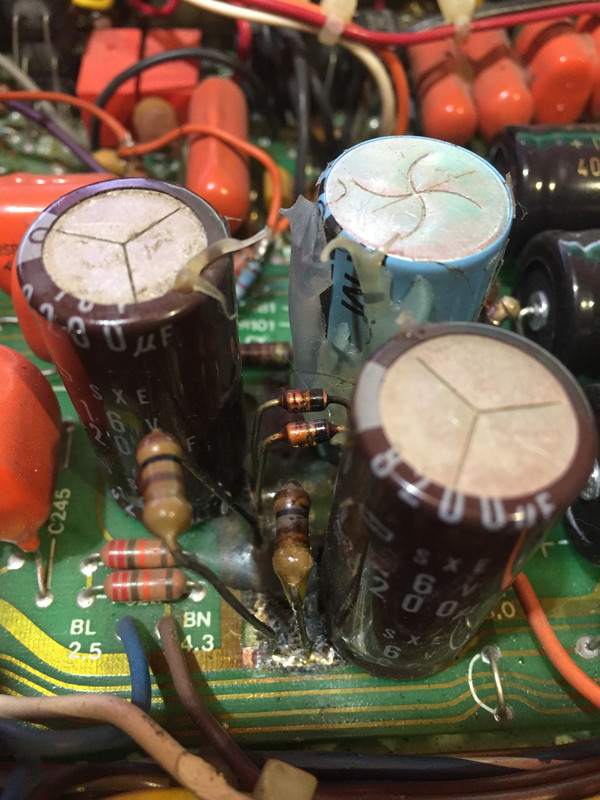

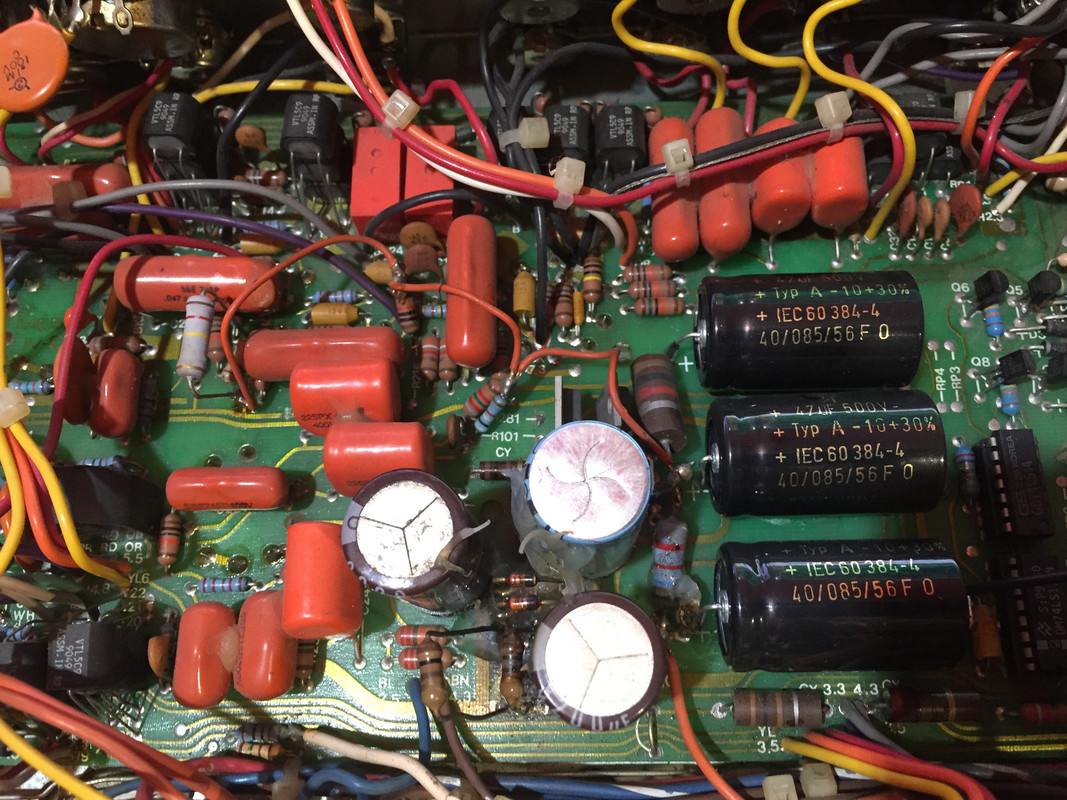

AZG, Всё понял вычищу танк соберу обратно. AZG посмотри на эту дичь! Вчера начал удалять китайские сопли с этих двух китайских диодов и резюков а там чёрт ногу сломит по схеме пробил , резюки похоже ещё и не правильно впаяны по схеме, буду сверяться точнее после того как подниму плату и удалю все сопли до конца... Оплавленный кондей шатается и издаёт при этом характерный звук-тычёк как будто лапка отломана... короче буду выпаивать постепенно и этот момент ещё не всё по этому марку, потом подготовлю более информативные изображения с проблемными участками . В том то и прикол что сидя дома я его могу в него лазить  хоть 40 раз , главное осознанно и с помощью форума, ну и конечно же на свой страх и риск .

Дааа... буду потихоньку заниматься дефектацией, спасибо! А вообще данный проблемный узел относится к какой части усилителя? Пытаюсь сопоставить свои психоаккустические ощущения слышанного ранее звука  с увиденным в итоге безобразием на плате и понять как это могло влиять на звук))

Это питание накала первой лампы, коммутации и т.п. Для коммутации очень важно, т.к. при недостаточном питании будет вялый звук - оптопары.

Как что - пишите.

Понял, сначала проверю палёный кондёр и таки увижу что там наделали с дорожками потому как текстолит похоже бурили чуть ли не дремелем ... AZG  с меня пузырь!))

Вандалы!
