Gnussoy,
думаю да..

Lopez,
фендер никогда не делал потенциометров.. 500 к, хотя бы Gotoh..

как правило CTS

это или  CTS или Dimarzio

Rockfor,
странно громкость распаяна..

По распайке я подозреваю есть косяк. Переключатель на 4 позиции fender genuine parts, к нему приложена бумажка со схемой как распаять датчики. Я так и сделал как на рисунке. Но. В неке у меня стековый dimarzio dp 417, у него 5 проводов, бриджевый обычный на 2 провода. Подозреваю намудрил с димарзио, у него надо провода по цветам соединять правильно. А недавно вычитал что димарзио сильно не рекомендуют использовать стековые датчики с 4 позиционным свичем.
При всех вариантах переключения присутствует тихий сигнал с датчика, который по идее должен быть отключен. Например когда включен только нек, бридж тоже тихонько звучит)) и наоборот. А в режиме serial нек издает сильный фон если дотронутся до него пальцем.
Хочу решить задачку, прошу помощи.

определенно что-то не то с распайкой
димарции возможно рекомендовали не сочетать переключение с датчиками другой фирмы (не с димарциями)

... и добавил:

или стэк stack имелся в виду - так синглы у некоторых производителей называются
выкладывай рекомендации димарцио, разберемся

F61, Cieco,  Может я неправильно понял, речь о parallel wiring, который присутствует при распайке на 4
А распайку делал вот так

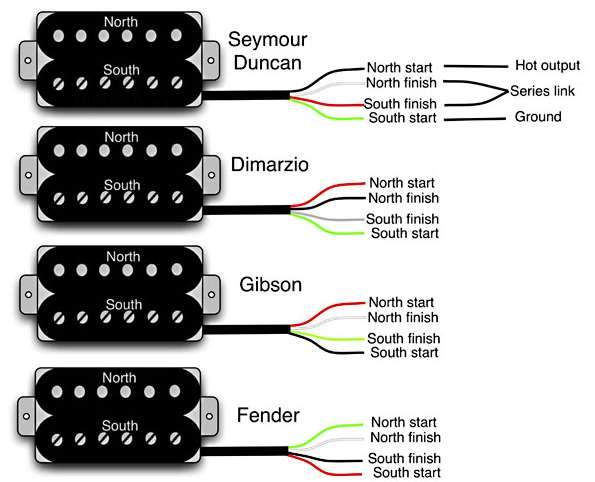

В димарзио изначально с завода черный и белый провода соединены вместе и заизолированы. Красный я запаял на одну ногу свича, зеленый+серый вместе на другую

Гнездо больно торчит. Надо шайб подсунуть
В остальном круто
