Re: Фан-клуб звукоснимателей EMG
« Ответ #6645 : Мая 20, 2018, 17:30:47 »
Схема:

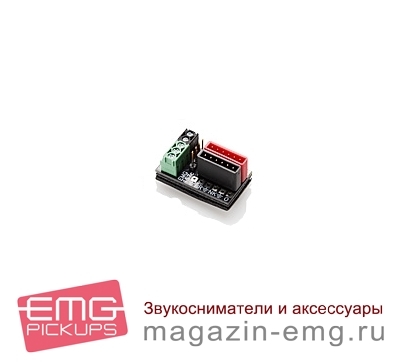

Вот звучок:

Оффлайн hich

  • Завсегдатай
  • ***
  • Сообщений: 342
  • Репутация: +1120/-3
  • GuitarPlayer.Ru fan!
Re: Фан-клуб звукоснимателей EMG
« Ответ #6646 : Мая 20, 2018, 18:36:07 »
Отключи разъём, ставь мультик на предел 20К, чёрным щупом стань на землю 4 пин а красным на оранжевый  1 пин - должно показать 5-7 кОм (половина обмотки хамба).

Дальше, прозванивать все цепи (мультик на прозвонку диодов) разъём подключить.

- первый 1 пин на звучке (оранж) - второй конец жёлтый на пушпуле (отсечка вкл) и белый - средний вывод на джеке  должно быть короткое
выключить отсечку,

- первый 1 пин на звучке (оранж) - второй конец голубой на пушпуле (хамб вкл) и зел - средний вывод на джеке должно быть короткое

- проверь землю. прозвонка, 4 пин на звучке - корпус пушпула (или куда он там у тебя припаян)  - джек  должна быть тоже короткое

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90109
  • Репутация: +9939/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Фан-клуб звукоснимателей EMG
« Ответ #6647 : Мая 20, 2018, 19:49:58 »

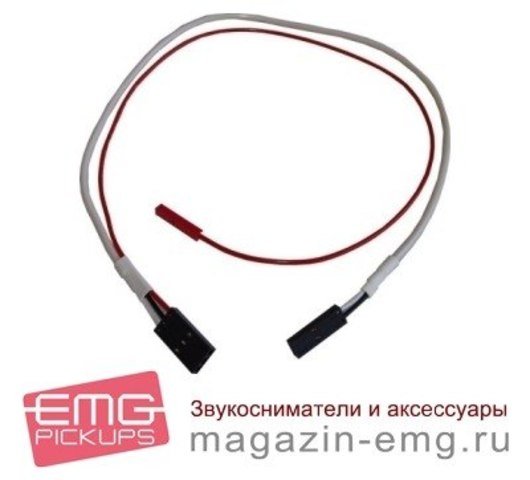

NT, Для начала стоит прозвонить сам кабель. Т.е. от каждого проводка на разъем датчика. И далее смотреть приходит ли питание на датчик. Т.е. между голым проводом и отдельным красным должно быть 9В. На красном ПЛЮС.

Если используется штатный разъем для джека, то проверить правильность распайки, т.е. на корпус землю, на кольцо минус батарейки, на кончик выход с датчика. Ну и использовать МОНО-джеки.

Оффлайн ncr

  • Живу на форуме
  • *******
  • Сообщений: 9294
  • Репутация: +1400/-18
  • кровавая фасолина несудьбы
Re: Фан-клуб звукоснимателей EMG
« Ответ #6648 : Мая 20, 2018, 20:20:37 »
NT, я бы проверил коммутацию, соглашусь, что похоже на отсутствующее питание - у меня так же без батарейки все звучало.

Цитата: hich от Мая 20, 2018, 11:05:09
ncr,  Фига, три катушки  :o  а я то думал, как они отсечку организовали. А в 81 , я читал катушки параллельно подключаются (как параллельные 2 сингла), это правда ? В 85 так же ?
https://www.electrosmash.com/emg81
тут подробно разобрано.

Цитата: Евгенiй Тимофеевъ от Мая 20, 2018, 11:52:54
ncr, Интересная конструкция у 89, разница в звуке тоже есть? Я раньше считал, что ее нет, хотел из-за отсечки взять, по звуку нравится обычный 85
в принципе, есть, но весьма незначительная. я вслепую вряд ли отличу, разве что на совсем чистом с сильным звукоизвлечением - 89 чуть почище, меньше клипует.
вообще, там ключевое различие - это размеры катушек, у 89 они как в SA, низкие, так как стек и надо в обычном размере уместить вертикальную пару. вот для сравнения вертикальные размеры 89 и 81TW, в котором полноразмерные катушки и магнит под горизонтальной парой (в 89 такого, кстати, нет, судя по чертежам из мануалов).



Оффлайн hich

  • Завсегдатай
  • ***
  • Сообщений: 342
  • Репутация: +1120/-3
  • GuitarPlayer.Ru fan!
Re: Фан-клуб звукоснимателей EMG
« Ответ #6649 : Мая 20, 2018, 20:30:30 »
ncr,  Да, я уже эти чертежи посмотрел.

Ещё одно видео 57/81/JH/85  Всё звучит хорошо.

На записях разница есть, но, считаю, что она минимальна


https://www.youtube.com/watch?v=A2wMuHi27fU

Оффлайн ncr

  • Живу на форуме
  • *******
  • Сообщений: 9294
  • Репутация: +1400/-18
  • кровавая фасолина несудьбы
Re: Фан-клуб звукоснимателей EMG
« Ответ #6650 : Мая 20, 2018, 20:45:22 »
hich, брр, ну и перегруз здесь, если честно.

в целом - неудивительно, учитывая, что это все вариации на тему одного дизайна, исходного 81. который, пожалуй, тут звучит лучше всех, можно разобрать тот серединистый горбик, о котором я говорил, у JH он тоже есть.

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 9521
  • Репутация: +3259/-117
  • Контрабазабр
Re: Фан-клуб звукоснимателей EMG
« Ответ #6651 : Мая 20, 2018, 20:47:36 »
Пуш-пула нет, у меня все собрано трехпозиционном суперсвитче.

Кабель проверил, все ок. Отрезал нафиг пайку, подсоединил гнездо, замкнул в режиме сингла -- белый на выход, оранж с желтым. Воткнул -- работает! Обрадовался было, собрал в гитару, распаял переклюк. Включаю -- режим сингла работает, режим хамба нет.
Замкнул напрямую синий с оранжем, зеленый распаял на выход -- тишина. В общем, полдатчика сдохло, похоже.

hich, сам кабель живой, все контакты работают. Разве оранжевый это половина обмотки? Я думал, оранжевый, синий и желтый какие-то управляющие провода для микрухи, например.

Оффлайн ncr

  • Живу на форуме
  • *******
  • Сообщений: 9294
  • Репутация: +1400/-18
  • кровавая фасолина несудьбы
Re: Фан-клуб звукоснимателей EMG
« Ответ #6652 : Мая 20, 2018, 20:54:12 »
Цитата: NT от Мая 20, 2018, 20:47:36
Разве оранжевый это половина обмотки? Я думал, оранжевый, синий и желтый какие-то управляющие провода для микрухи, например.
да нет, насколько я знаю, просто переключается катушка между предами и коммутируется выход с работающего преда. там же на схеме все нарисовано, в принципе.

Цитата: NT от Мая 20, 2018, 20:47:36
В общем, полдатчика сдохло, похоже.
грустно. что-то все больше дохлых ежей встречается в последние несколько лет :hmmm:
логотип уже новый, после 2010-го?

Оффлайн Евгенiй Тимофеевъ

  • Завсегдатай
  • ***
  • Сообщений: 409
  • Репутация: +32/-0
Re: Фан-клуб звукоснимателей EMG
« Ответ #6653 : Мая 20, 2018, 20:56:34 »
ncr, Спасибо, теперь все понятно. С меня плюс, как смогу поставить.
hich, С таким гейном, лично я услышал, что хэтфилды и 85 пожирней звучат, но, в целом, все похоже

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 9521
  • Репутация: +3259/-117
  • Контрабазабр
Re: Фан-клуб звукоснимателей EMG
« Ответ #6654 : Мая 20, 2018, 20:58:31 »
ncr, не, датч старый, март 2007 года. Удивляюсь, где они вообще его нашли.

Оффлайн Bloodmix Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5164
  • Репутация: +535/-113
  • metal
Re: Фан-клуб звукоснимателей EMG
« Ответ #6655 : Мая 20, 2018, 21:41:34 »
Цитата: hich от Мая 20, 2018, 20:30:30
ncr,  Да, я уже эти чертежи посмотрел.

Ещё одно видео 57/81/JH/85  Всё звучит хорошо.

На записях разница есть, но, считаю, что она минимальна


https://www.youtube.com/watch?v=A2wMuHi27fU
даже на таком перегрузе вылезает мыло и муть 85 в бридже. В неке он лучше работает. А так только слудге и мотомбе или сан 0))) гудеть под ниспешный ритм.

... и добавил:

Цитата: AZG от Мая 20, 2018, 19:49:58
NT, Для начала стоит прозвонить сам кабель. Т.е. от каждого проводка на разъем датчика. И далее смотреть приходит ли питание на датчик. Т.е. между голым проводом и отдельным красным должно быть 9В. На красном ПЛЮС.

Если используется штатный разъем для джека, то проверить правильность распайки, т.е. на корпус землю, на кольцо минус батарейки, на кончик выход с датчика. Ну и использовать МОНО-джеки.
перед этим посмотреть Моник

... и добавил:

Имхо здесь такая же ситуация: когда Джош переходит на медленный режим, то 85 качает как надо

https://www.youtube.com/watch?v=vrTb513sXno
« Последнее редактирование: Мая 20, 2018, 22:00:19 от Bloodmix »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90109
  • Репутация: +9939/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Фан-клуб звукоснимателей EMG
« Ответ #6656 : Мая 20, 2018, 22:09:43 »
Bloodmix, Моник тут не поможет, комплект, который надо ПАЯТЬ. А она этого не умеет... :hitrez:

... и добавил:

NT, Наука о контактах. Я бы проверял целостность для начала.

Работает режим хамба или "отсечки"?

Оффлайн Bloodmix Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5164
  • Репутация: +535/-113
  • metal
Re: Фан-клуб звукоснимателей EMG
« Ответ #6657 : Мая 20, 2018, 22:30:32 »
Цитата: AZG от Мая 20, 2018, 22:09:43
Bloodmix, Моник тут не поможет, комплект, который надо ПАЯТЬ. А она этого не умеет... :hitrez:

ээхх

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90109
  • Репутация: +9939/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Фан-клуб звукоснимателей EMG
« Ответ #6658 : Мая 20, 2018, 22:34:19 »
Да, осталось чтобы добрый Ээхх помог...  ;)

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 9521
  • Репутация: +3259/-117
  • Контрабазабр
Re: Фан-клуб звукоснимателей EMG
« Ответ #6659 : Мая 20, 2018, 22:37:08 »
Цитата: AZG от Мая 20, 2018, 22:09:43

Работает режим хамба или "отсечки"?
Работает отсечка. Хамб молчит.
