Small music tower, забавно, ведь этот кабель фокусирует и верх и низ и уж ТИШЕ оно никак быть не должно... вопрос правда что и с чем сравнивали.... Опять же в тесте, на котором присутствовало несколько человек, а так же он выложен был тут -  обратная история - как раз таки в перегрузе этот кабель Van Damme, а мы его делаем под маркой Stage Pro Classic I/II/III проявляет весьма и весьма замечательно... ссылка на тест: https://guitarplayer.ru/index.php?topic=286661.0

А теперь о

А кабель не хотел здесь брать именно по причине, что до готовности его здесь уже делают.

Видел однажды такое - и в голове возникло четкое убеждение, что либо люди не могут нормально спаять, либо они не очень понимают, что делают - поэтому и занимаются всяким моразмом, типо заливания разъемов.

Далее

Мне кажется вряд ли PRS сам провода паяет, скорее всего они поставляются уже готовыми и возможно сам Jack не разборный, а залитый, что как мне кажется лучше(надёжней).

Паяют, и еще как паяют... мексиканцы и китайцы, иногда те, которые этого никогда не делали. Контроль? И даже если этот кабель выпускают VDC (в чем я даже уверен - могу уточнить), то к сожалению проверяют !техники лишь на проходимость сигнала, а не музыканты на форму самого звука...
Не сочтите за рекламу - но каждый кабель мы проверяем на музыкальность.

Если не повезло с одним мастером, зачем ставить крест на всех остальных. Давай спишемся и я тебе подготовлю наш шнурок -
- полный аналог этого кабеля. Все проверишь, услышишь и сравнишь... Мне кажется все совсем иначе должно быть.

ЗЫ: Сколько ты за него отдал?

Разговор плавно переместился с гитар ПРС в сторону ветки "какой кабель купить?"

У меня тут кстати проблемка наметилась с установкой новых датчиков 59/09.
Думаю, где лучше - здесь спросить или создать отдельную тему.
Как-то здесь мало народу последнее время.

Small music tower, а чего за проблема то? ПРСовод ПРСоводу друг...

Вот, наконец-то отсканировал бумажки.

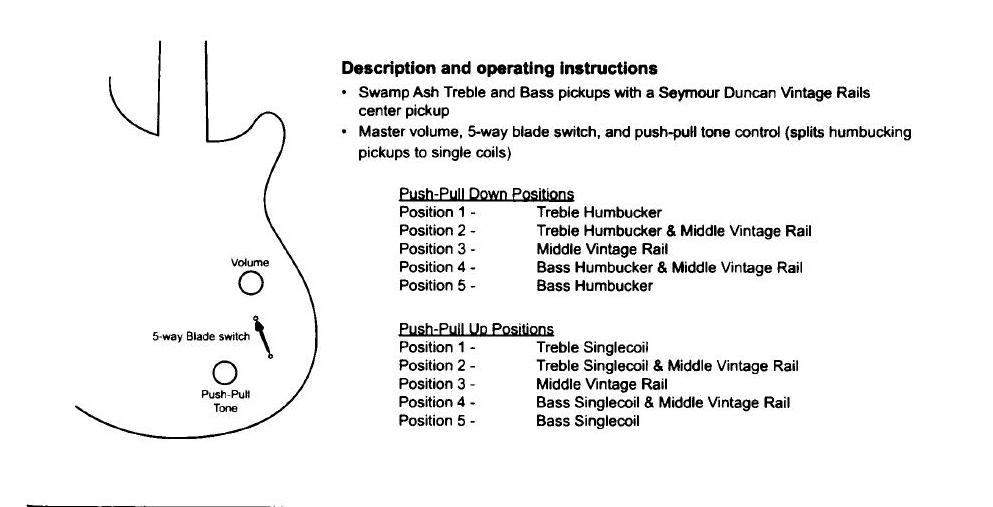

Первая, это раскладка переключений для моей гитары.

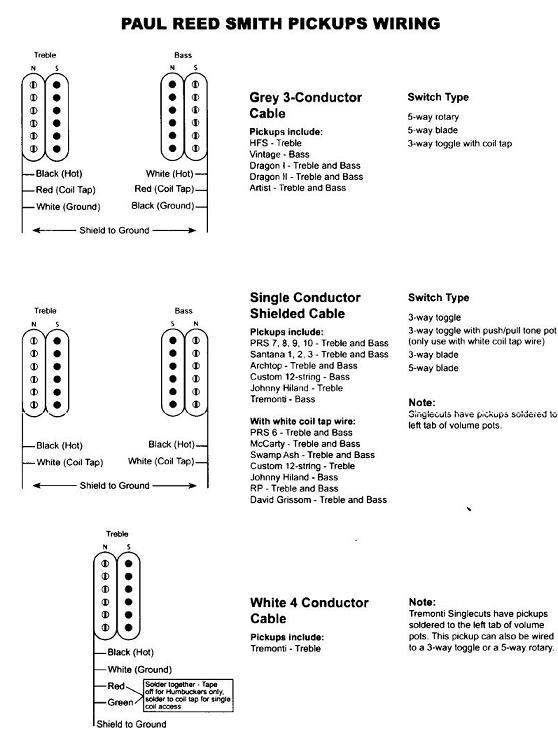

Вторая, это бумажка, которая шла в коробке с датчиком.

Суть проблемы вижу в том, что установленные 245 датчики имеют всего 3 провода - чёрный провод в заземляющем экране и белый (белый, чёрный, земля). При этом эти датчики дают возможность использования как хамб и как один сингл. Новые же 59/09 имеют 4 провода: заземляющий, белый, чёрный, красный.

Хочется понять как сделать распайку, что бы оптимально охватить все возможности датчиков 59/09.

На прежней PRS были 58/07 и там был тоже 5-и позиционник, громкость и обычный тон.
Насколько я понял, в 58/07 в каждом датчике можно было задействовать как хамб и 2 отдельных сингла. Я думал, что раз 59/09 "Compatible with: 5-way blade", значит в нём тоже можно задействовать 3 режима: хамб, сингл наружний, сингл внутренний.

Вот тебе соответствие:
- черный на место старого черного
- белый соединить с экраном и на место куда паялся экран старого датчика
- красный и зеленый соединить вместе и припаять туда же, куда был белый.

Насколько я вижу по картинке wiring prs, там земля или белая или чёрная в зависимости от типа датчика(treble или bass), поэтому наверно нельзя однозначно говорить, что "белый соединить с экраном"?  И зелёного у меня нет.

Ты же пишешь, что у тебя 4 провода и экран. Или все же три провода и экран?

Вот дословно из моего исходного сообщения:

Новые же 59/09 имеют 4 провода: заземляющий, белый, чёрный, красный.

Если я правильно понимаю, это называётся " 3 conductor cable", хотя цветные проводки находятся не внутри экранирующей оплётки.
Но вопросов слишком много.

Допустим указанная тобой распайка правильная, но что конкретно она даёт? Какие комбинации?
Те же, что и были? Тогда получается, я теряю возможность использования вторых синглов в хамбакерах.
И теряю возможность использования двух хамбакеров одновременно.

Хочется понять сколько возможных вариантов я могу реализовать с учётом наличия 5 blade, push-pull, 2 хамбакера с отсечками и сингловым средним датчиком.

ТО есть помимо существующих вариантов, хочется получить дополнительно:
1) два хамбакера
2) использования  обоих синглов в каждом хамбакере.

... и добавил:



... и добавил:

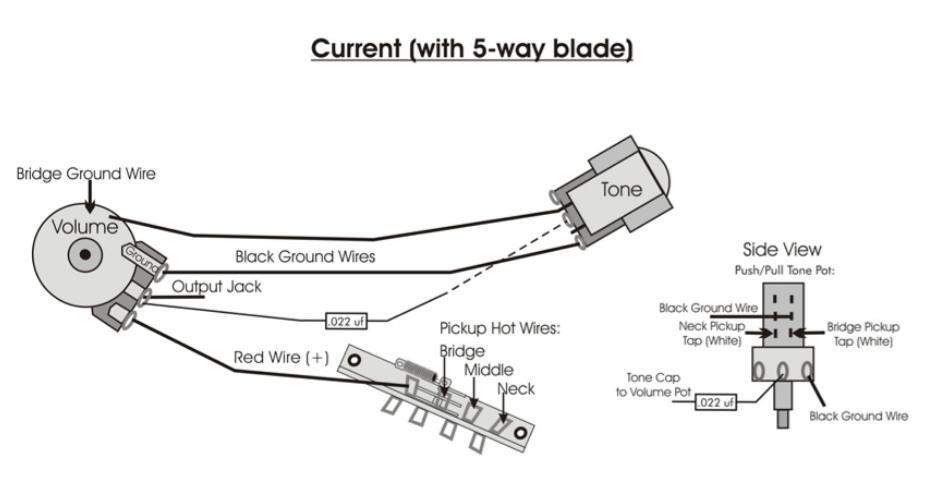

Вот нашёл распайку для PRS SWmp ash special, вроде такая же как у меня :

А что за супер свитч?!

А это вроде PRS у парня (первого на видео), какая модель??  Или ошибаюсь..

http://youtu.be/KPLZE9OzqPc
