Андрей 545, GunFighter, ну он говорит. якобы всю фурнитуру и датчики делают в китае и сборка производится там же

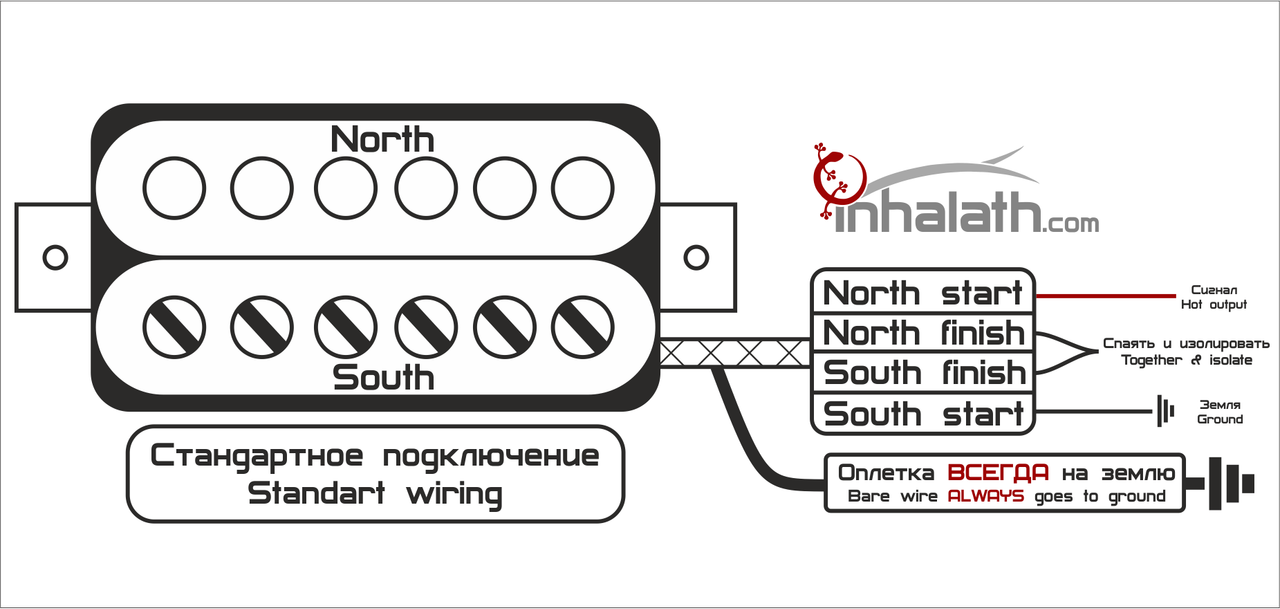

Я спаивал так:
зеленый вместе с экраном - на массу,
белый с черным - оба вместе между собой и заизолированы
красный - на сигнал, к переключателю 3х позиционнику.

Надо как-то по другому спаять??

Да нет, все правильно. А твоя хваленая тонкомпенсация на поте громкости стоИт?

... и добавил:

Андрей 545, GunFighter, ну он говорит. якобы всю фурнитуру и датчики делают в китае и сборка производится там же

Фурнитуру может быть. Только не в Китае, а на Тайване. Фирма "Пинг", они сейчас практически все брендовое железо делают.
А вот датчики маловероятно. Про сборку вообще молчу...

Да нет, все правильно. А твоя хваленая тонкомпенсация на поте громкости стоИт?

Она стоит на другом страте. Там SS и 3х позиционник.
Но хвалить ее бы не стал.
Сомнительный мод.

... и добавил:

Если все правильно, а звук имеет чрезмерное количество верха, то....  Ф топку датчи??

От китайцы уже все подделывают, даже то чего раньше и подумать не мог
  ...

Не понимаю кто такое покупает и зачем? Понтануться перед "коллегами"? Ну так те кто в теме сразу лажу просекут. Те кто не в теме даже оригинал не оценят. Для себя? Так себя то не обманешь. Будешь знать что у тебя в руках фуфло.

Roo, да полно. был у меня китайский фендер . не хуже мекса сразу скажу. единственное был проблемный гриф попался. а так влепил я в него сеймура и все вполне меня устраивало.
для новичка сойдет и не хуже скваера

Не знаю. Если только совсем совсем поначалу может устроить.

Садовник,
спаял ты все правильно..

димарзио и дункан цвета проводов не совпадают..

после спайки хорошо бы померить сопротивление получившегося хамбакера, вдруг одна обмотка = "0"??.. тогда звучит у тебя тока сингл..

я встречал раза 3-4 новые из коробочки датчики (usa!!!. ) тупо не работающие..

если спаяно правильно, сопротивление правильное (7-8 ком), а звучит катастрофический верх, то это более чем странно - паф димарзио обычный датчик, никаких нано-экспериментальных технологий там нет.. просится тест - поставить на любую другую гитару..

1.Спаял правильно, ок.

2.На другие гитары ставил, и с потцем тона, и без тона - картина аналогичная или хуже.

3.В режиме хамб/сингл оба датчика, обе половинки работали адекватно,
т.е. они тупо рабочие датчики. Кроме того, после спайки ДО того, как ставить струны,
я проверяю каждую половинку/обмотку хамба: простукиваю легонечко по магнитам отверткой,
и слушаю в динамик как работают обмотки и потц тона,
если все норм (а было норм) после того только ставлю струны, чтоб не геморроиться 100 раз их снимать.

4.Странно, да. Еще мне не понятно, почему оба датчика дают столько верха.
На сайте Димарцио эти 4 провода по разному есть диаграммы подключения, но не понятно толком.
Может, иное подключение проводов может сделать звук более сбалансированным?
Я этим избытком верха измучен просто, приборы в цепочке тут ни причем - другие гитары
с другими датчиками не вызывали намека на необходимость жесткой коррекции верха.
Кроме того, режешь верх - картина АЧХ становится неприятной, в нулях (на 12 часов крутилки)
с перегрузом играть невозможно. Надо убирать в минус жестко.

5.Брат посоветовал заменить потцы 500К на 250К, что эта замена даст снижение верха.
Это правильный ход?
На сайте Димарцио для хамбов рекомендованы потцы громкости и тона оба на 500К.
У меня так и сделано...

... и добавил:

6.Сопротивление померить не могу т.к. нет прибора , я паяльник недавно купил вообще...

... и добавил:

7.Димарцио и Дункан цвета проводов разные, да, и диаграммы разные. Я изучал.

... и добавил:

Цитата:

Потенциометры на 500 кОм звучат ярче, чем на 250 кОм.!!

Чем больше сопротивление потенциометра, тем больше сопротивление между звукоснимателем и землёй,
 и тем меньше на тон влияет этот фильтр.

https://www.kombik.com/blog/read/apgrejd-gitary-potenciometry/

Попробую заменить потцы 500К на 250К, может поможет убрать верх?

Садовник, попробуй поиграй в других помещениях (вообще в другом месте). может у тебя тупо сеть мозги имеет. у меня так было когда мы играли в старом гараже. тупо из за перепада в сети тоже верха вышибало а иногда все хорошо.

правда я тогда грешил на ламповый преамп от амт

... и добавил:

2 вариант как некачественная пайка. но по фото у тебя вроде все хорошо

Сеть сетью, но ведь на другие гитары у меня не было подобных жалоб, на том же оборудовании.
Только с этими датчиками.
Пайка некачественная?
Да вроде норм....
Я вот читаю, что экранировка может давать какую-то земляную петлю, и тогда жрется низ,
и (допускаю) тем самым гиперболизируется верх.
А я один проводок массы таки припаял к экрану внутри боди...
К медной фольге под пикгуардом.
Возьму его отпаяю,
по новой спаяю, и потцы на 250К.

... и добавил:

Схему думаю сделать как тут
http://guitargrad.ru/elektrogitara/kraft/55-raspajka-zvukosnimatelej-h-h
