ARY, понятно, что колхоз чей то. Но по фотке непонятно откуда резистор замыкается на массу. Нарисовать схему сможешь? Или сфоткай чтоб всё вошло и в фокусе.

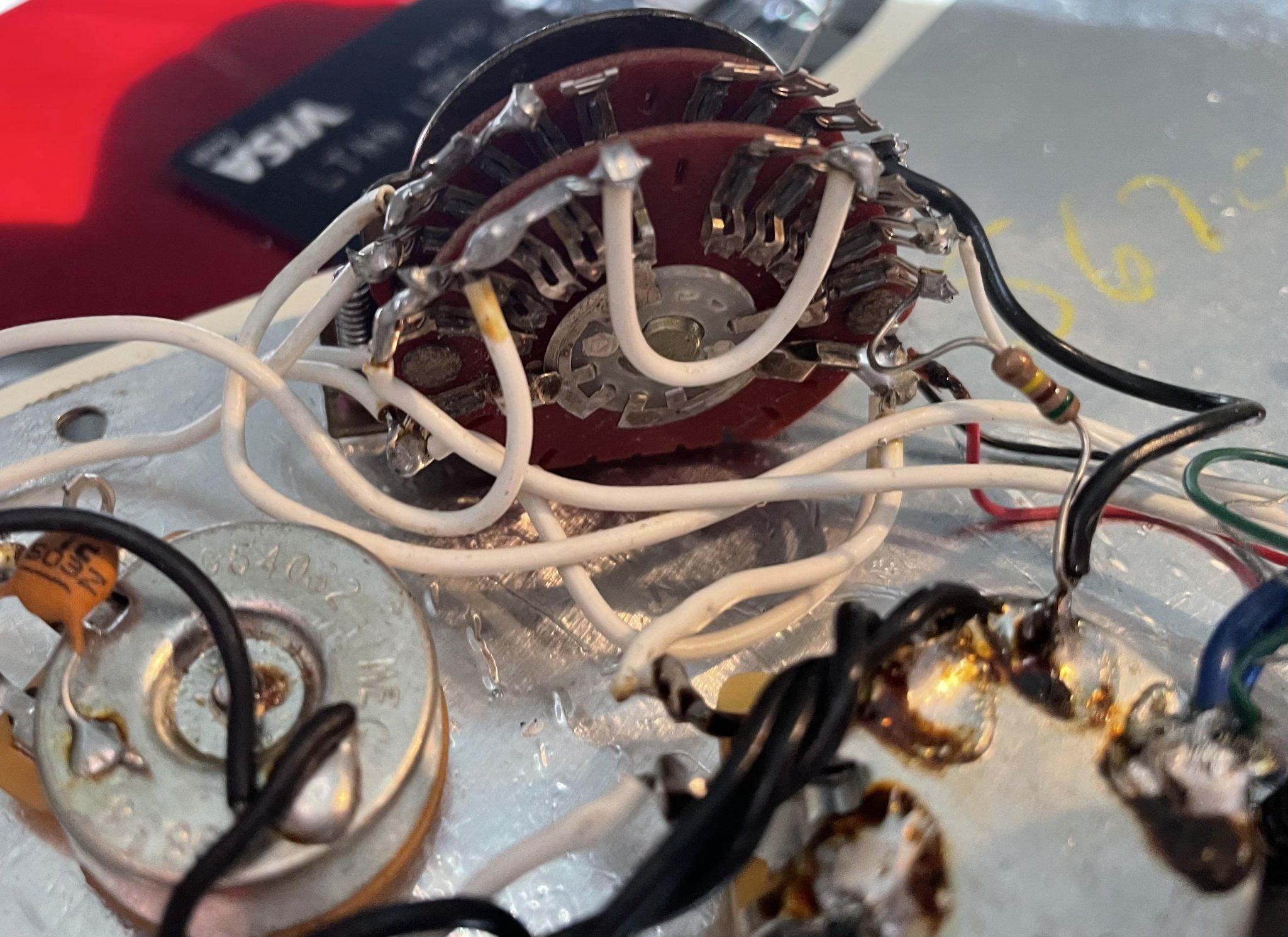

С корпуса на переключатель

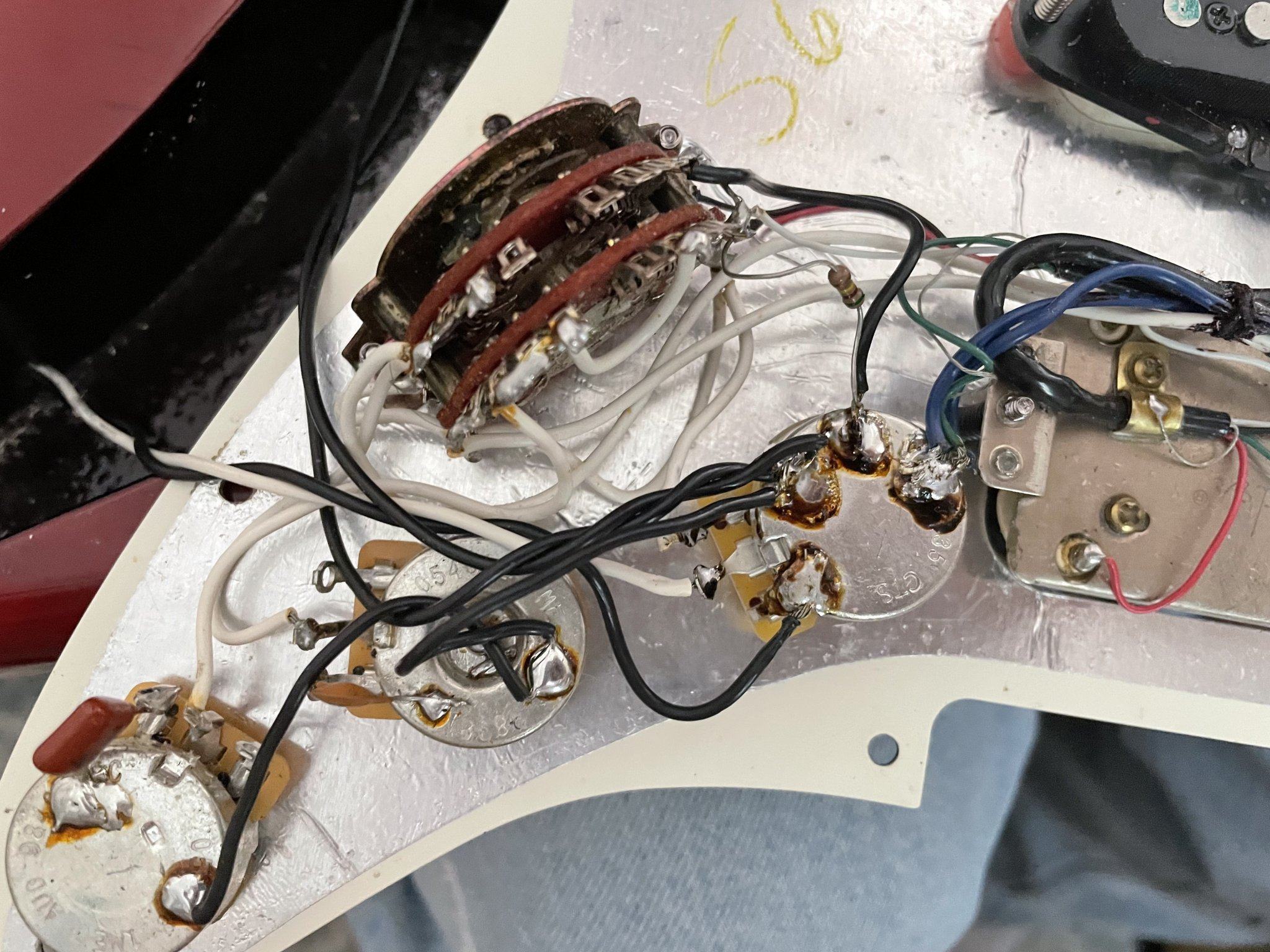

Вот полная фото
Вырезать его к едрени? )
Все звучит и переключается как положено…

Может это скрытая нужная фишка ))?

 \это скрытая нужная фишка, странно, почему их не два..
сделано для ровного звучания хамбакера и синглов, чтобы синглы не звучали резко, а хамбакер мутно..
не надо вырезать..

С корпуса на переключатель
Вот полная фото
Вырезать его к едрени? )
Все звучит и переключается как положено…

Ну, понятней не стало, но если данные ответы тебя устроили, то на сим всё.

 \это скрытая нужная фишка, странно, почему их не два..
сделано для ровного звучания хамбакера и синглов, чтобы синглы не звучали рехко, а хамбакер мутно..
не надо вырезать..

А как именно цеплять резистор? И какой номинал? Здесь вроде 560к

Я так полагаю, сделано это для того, чтоб соло на хамбакере по ушам яркостью не било

 \это скрытая нужная фишка, странно, почему их не два..
сделано для ровного звучания хамбакера и синглов, чтобы синглы не звучали рехко, а хамбакер мутно..
не надо вырезать..

так получается еще и добавить надо))

точно

уважаемые, спасибо можно в двух словах объяснить принцип (для познания процесса, как этот резистор влияет) или ссылкой кинуть где почитать. Вырезать не буду раз так,и звук норм, но нигде не видел в схемах фендера такого.. поэтому и спросил. я так понимаю это не заводской мод? какие негативные нюансы (если есть) ?

Ну, понятней не стало, но если данные ответы тебя устроили, то на сим всё.

я не знаю как нарисовать) накладку уже поставили на гитару куда именно он с корпуса потенциометра идет на фото же видно. или нет?

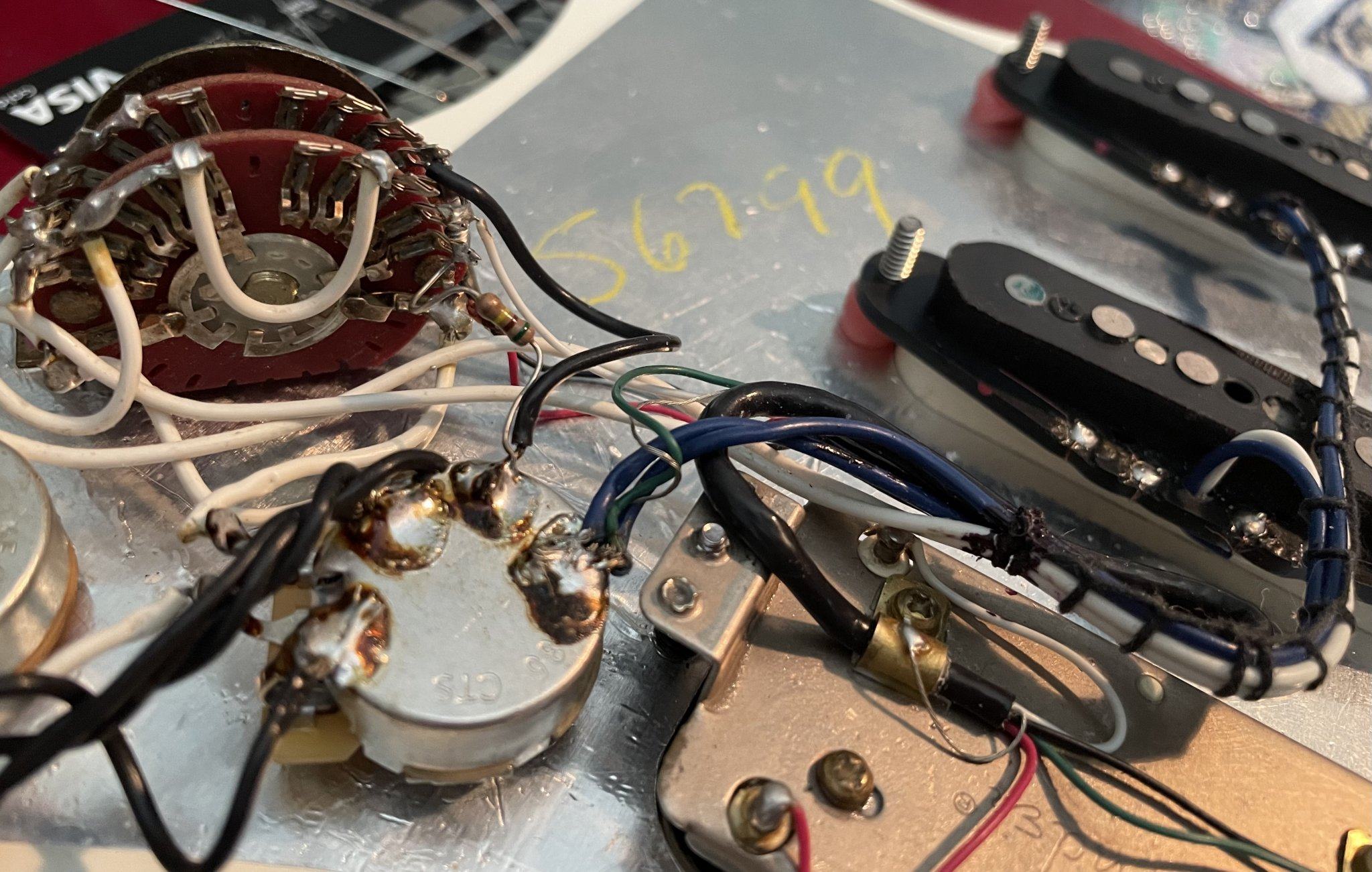

Вот тебе ещё фото

Он идёт НА корпус. А вот ОТКУДА, непонятно. Вроде там запаян тонкий белый провод, но он потом теряется в пампасах и нигде не виден. Похоже на делитель напряжения, но тогда правильно Виктор пишет, 2 должно быть. В качестве эксперимента можно отпаять, и будет ясно почему и зачем он там. Я бы так и сделал.

... и добавил:

А, вот, разглядел. Он от хамба идёт. Конец катушки с гладкими стержнями. Как шунт припаян.

Не от хамба а рядом припаян от хамба чуть выше посмотри

...
