Хотите чистый звук сингла на вашей гитаре без фона? Попробуйте переменную фиктивную катушку

Дирк Вакер
2 мая 2024 г



Эта смешиваемая пассивная система шумоподавления может стать вашим решением с одной катушкой.

Звукосниматель с одной катушкой имеет одну катушку с шестью магнитными стержнями и двумя шпульками, скрепляющими все вместе. Он улавливает не только струны, но и всевозможные внешние магнитные поля, создаваемые трансформаторами и другими электромагнитными устройствами. Но когда две катушки намотаны в противоположных направлениях и работают вместе, гул пропадает. Это старый принцип, восходящий к началу 20-го века, и именно так работает звукосниматель -хамбакер . В прошлом гитаристам приходилось бороться с радиостанциями, люминесцентными лампами, трансформаторами и тому подобным; сегодня это больше цифровых осадков и, конечно, всевозможных цифровых источников питания.

Индустрия звукоснимателей создала все виды звукопоглощающих звукоснимателей в форме сингла, чаще всего звукосниматели со сложенными друг на друга и с двойной направляющей. Таким образом, звукосниматель-хамбакер может стать выходом из таких неприятных живых ситуаций. Но все эти варианты генерируют другое магнитное поле по сравнению с звукоснимателем с одной катушкой, что приводит к другому звучанию. Резонансная частота немного смещается вниз, поскольку омическое сопротивление и индуктивность двух катушек складываются. Звук становится мягче и теплее, с большим количеством средних частот — вы все знаете этот тон. Разделение такого хамбакера будет звучать более похоже на сингл, но он снова будет слышать гул. Соединение обеих катушек параллельно, а не последовательно, также будет звучать более похоже на сингловую катушку и будет подавлять шум, но это не настоящий тон сингла.

Использование звукоснимателя с обратной намоткой и обратной полярностью (RWRP), такого как средний звукосниматель Strat, даст вам как минимум два бесшумных положения переключения (бридж+средний и гриф+средний), но даже это звучит по-другому. Активный звукосниматель — еще один способ борьбы с гудением, и эти специальные звукосниматели также звучат более или менее как настоящий сингл.

Но что, если вы не хотите идти на компромисс? Возможен ли чистый звук сингла без гула? Да и нет! Можно подойти близко, но однажды цифровой гремлин может найти способ до определенной степени раздражать вас. А есть экстремальные ситуации, когда сработает только хамбакер.

Один шаг в правильном направлении — экранирование звукоснимателей и полости вашей гитары. Правильная защита отсека гитары сама по себе является непростой задачей, и я расскажу об этом в следующем выпуске этой статьи. Но даже если все экранирование сделано правильно, звук звукоснимателя будет в определенной степени изменен, что является природой зверя. И экранирование всегда присутствует, поэтому вы не можете переключаться между чистым звучанием сингла и экранированным звучанием сингла.

А как насчет переключаемого шумоподавления для вашей гитары? Таким образом, вы можете получить и чистый звук сингла, и работу без шума, когда это необходимо. И если бы это можно было не только переключать, но и контролировать, вы могли бы сбалансировать свой тон между ними.

Вот решение, основанное на принципах Билла Лоуренса , которые мой дорогой друг Бернд К. Мейзер из компании BSM усовершенствовал, чтобы сделать его более управляемым: переменная фиктивная катушка.

Проще говоря, фиктивная катушка — это дополнительный звукосниматель, идентичный остальным звукоснимателям, но без магнитов. У него есть фаза, но нет полярности. Фиктивная катушка принимает электрический сигнал, создаваемый магнитным звукоснимателем с одной катушкой, и меняет его направление, что устраняет большую часть гула. При этом также теряется очень небольшая часть сигнала высоких частот. Однако эта потеря высоких частот гораздо меньше по сравнению со сложенными или двойными хамбакерами.

Характеристики катушки-пустышки должны быть близки к звукоснимателю, который вы дополняете. Таким образом, любые универсальные катушки-пустышки, рекламируемые для работы со всеми звукоснимателями с одной катушкой, будут работать только до определенной степени, но не идеально. Вместо этого лучше всего заказать катушку-пустышку, подходящую к вашему звукоснимателю. Компания, изготовившая ваш звукосниматель, будет знать формулу, и катушка-пустышка от них будет суперэффективной. Если этот звукосниматель принадлежит более крупному производителю, вам необходимо узнать конкретные параметры — сечение провода, тип провода, количество витков — чтобы компания, производящая индивидуальные звукосниматели, могла изготовить для вас подходящую фиктивную катушку.

Самый простой способ настроить фиктивную катушку — подключить ее постоянно, чтобы она была на 100 процентов активна все время. Для большей гибкости вы можете добавить переключатель для включения и выключения фиктивной катушки. Но самый гибкий способ — использовать потенциометр для управления фиктивной катушкой, чтобы вы могли настроить чистый тон сингла, 100-процентное удаление гула фиктивной катушки и все, что между ними — другими словами, чтобы вы могли сбалансировать тон. и отсутствие шума в зависимости от конкретной игровой ситуации.

Для этого подключите параллельно эквивалентной катушке конденсатор емкостью 0,01 мкФ. Высокочастотные частоты больше не будут проходить через фиктивную катушку и ее индуктивность; они будут слиты с низким сопротивлением к земле. Для басовых частот конденсатор по-прежнему имеет высокое сопротивление, поэтому фиктивная катушка активна. Таким образом, у вас будет функциональность хамбакера на низких частотах, но чистый звук сингла на высоких частотах — какое идеальное и умное решение от Билла Лоуренса. Если вы теперь подключите конденсатор и фиктивную катушку к потенциометру, вы получите управляемую фиктивную катушку, как описано выше.

Вы можете поэкспериментировать с номиналом конденсатора для точной настройки вашей системы; 0,01 мкФ — довольно хорошее значение для начала. При меньшем кэпе вы смещаете эффект хамбакера в сторону высоких частот и наоборот. Меньший кэп означает больший общий хамбакер (басы и высокие частоты), а больший кэп означает меньший общий хамбакер, при этом высокие и средние частоты остаются нетронутыми.

Stratocaster идеально подходит для этого мода, поскольку имеет два регулятора тембра. Один будет преобразован в главный регулятор тембра в стиле Telecaster, а другой станет новым контроллером с фиктивной катушкой.

Для Stratocaster с тремя звукоснимателями с одной катушкой в ​​винтажном стиле я рекомендую следующую конфигурацию потенциометра (все звуковые конусы): громкость 250k, тон 500k, контроллер с фиктивной катушкой 500k. Таким образом, в режиме хамбакера две катушки соединяются последовательно, а не параллельно, поэтому пик резонанса будет заглушен. Два потца по 500k помогут компенсировать это. Громкость 250k — это всегда оптимальный вариант для пассивной гитарной системы, чтобы обеспечить наилучший и наиболее равномерный контроль. Потенциал тона 500k может быть немного завышен в чистом режиме сингла, но просто сверните его немного вниз, и вы достигнете примерно 250k — проблема решена!

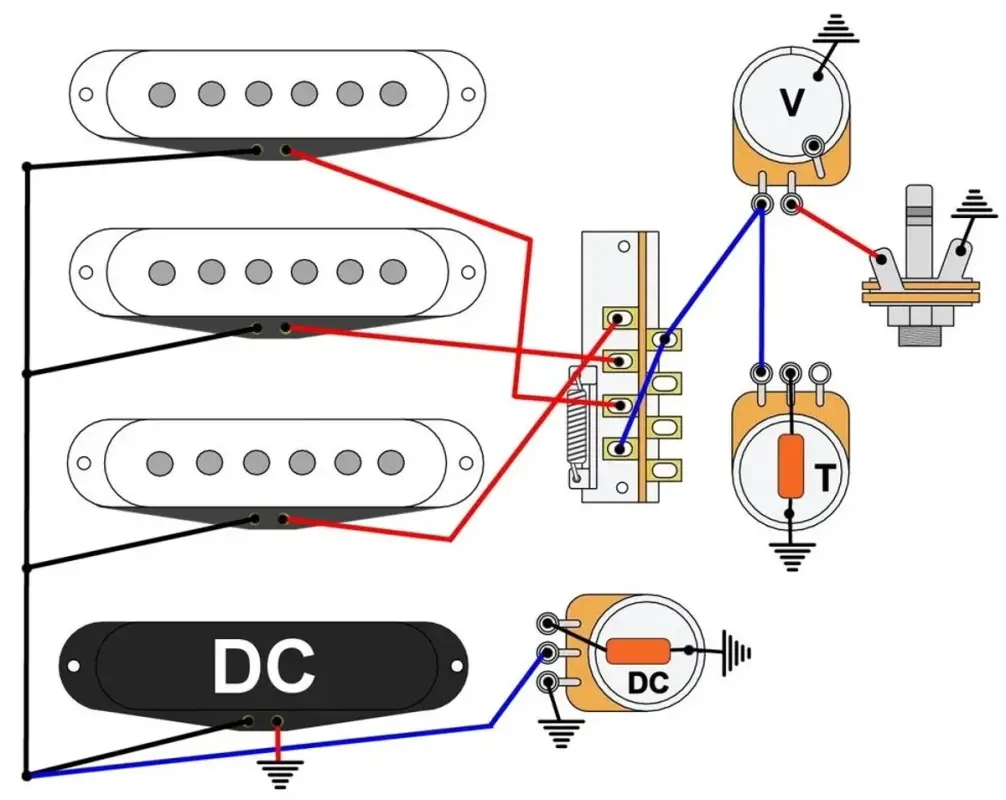

Вот и займемся проводкой. Это несложно сделать, и в основном используются уже имеющиеся детали:



Вот и все!
