Re: Клуб стратокастера
« Ответ #51405 : Октября 14, 2012, 00:59:45 »
может быть припаивая земляной провод к крышке пота создается добавочное экранирование? ???нет?мысли вслух :rolleyes:

Онлайн ШИХ

  • Эксперт
  • *****
  • Сообщений: 1672
Re: Клуб стратокастера
« Ответ #51406 : Октября 14, 2012, 01:02:12 »
Это да, но стоит ли париться?
Я вот сегодня все черные провода всех трех синглов скрутил вместе и пока припаивал их к корпусу потца, перегрел его
Пришлось менять на новый

Оффлайн Алькапон

  • Эксперт
  • *****
  • Сообщений: 2728
  • Если врешь, будь краток...
Re: Клуб стратокастера
« Ответ #51407 : Октября 14, 2012, 01:11:28 »
ШИХ, бывает всякое, никто ведь не заставляет, пробовать нужно любые варианты, конечно на страте несколько геморно, пикгард снимать раз за разом ???

Онлайн ШИХ

  • Эксперт
  • *****
  • Сообщений: 1672
Re: Клуб стратокастера
« Ответ #51408 : Октября 14, 2012, 01:17:33 »
Ну я вот и спрашиваю ваше мнение, может кто пробовал
Сейчас вот я на потце громкости не припаивался к корпусу, припаял черные провода синглов на ногу
Надо будет попробовать на базе, на большой громкости

Онлайн F61

  • Живу на форуме
  • *******
  • Сообщений: 33160
  • Зарегистрированный
Re: Клуб стратокастера
« Ответ #51409 : Октября 14, 2012, 01:26:58 »
ШИХ,
сорри, вопрос уровня - "мож Земля всё же плоская а не круглая??.. :o  явроде стоял сегодня на улице, никуда не скатывался..".. ;D
достаточно умные люди всё давно придумали  - для малых, чувствительных сигналов провода лучше в экране, нога потенциометра на его корпус, корпус на шасси, крышки датчиков на землю.. всё это создаёт экран против различных помех.. ну неужели есть желание изобретать простейший велосипед и экспериментировать с формой колеса??.. хотя есть конечно люди, в душе изобретатели, на веру ничего не принимающие.. ;D

Онлайн ШИХ

  • Эксперт
  • *****
  • Сообщений: 1672
Re: Клуб стратокастера
« Ответ #51410 : Октября 14, 2012, 02:11:52 »
Да я понимаю
Просто пайку может можно как то упростить
Я вот задумался, не поискать ли шины заземления для проводов маленького сечения
например одну маленькую шину на 4 контакта приклеить на двусторонний скотч между бриджевым и средним датчиком
Соединить на ней черные провода с датчиков
Потом приклеить шину рядом пятипозиционником
Соединить на ней провода припаяные к корпусу потенциометров, провод от тремоло, соединить с первой шиной, и кинуть проводок на правую ногу потца громкости

Оффлайн Blues Brothers

  • Живу на форуме
  • *******
  • Сообщений: 13285
  • IN BLUES WE TRUST!
Re: Клуб стратокастера
« Ответ #51411 : Октября 14, 2012, 02:27:26 »
Да я понимаю
Просто пайку может можно как то упростить
Я вот задумался, не поискать ли шины заземления для проводов маленького сечения
например одну маленькую шину на 4 контакта приклеить на двусторонний скотч между бриджевым и средним датчиком
Соединить на ней черные провода с датчиков
Потом приклеить шину рядом пятипозиционником
Соединить на ней провода припаяные к корпусу потенциометров, провод от тремоло, соединить с первой шиной, и кинуть проводок на правую ногу потца громкости
Я единствено что упрастил
обеденил все три земли в один провод
от нэка к мидлу от мидла к бриджу от бриджа к поту - от пота к поту
а так вапще основная задача не упростить
 а не накосячить
 ;D


... и добавил:

и кстаи тока по этому сменил паяльник на помощнее
ибо жёг пару потов хорошо хоть не стс а димазё
хоть не обидно
« Последнее редактирование: Октября 14, 2012, 02:29:11 от Blues Brothers »

Оффлайн MeLoMaN!

  • Ветеран форума
  • ******
  • Сообщений: 3288
  • ...
Re: Клуб стратокастера
« Ответ #51412 : Октября 14, 2012, 02:36:02 »
Да я понимаю
Просто пайку может можно как то упростить
Я вот задумался, не поискать ли шины заземления для проводов маленького сечения
например одну маленькую шину на 4 контакта приклеить на двусторонний скотч между бриджевым и средним датчиком
Соединить на ней черные провода с датчиков
Потом приклеить шину рядом пятипозиционником
Соединить на ней провода припаяные к корпусу потенциометров, провод от тремоло, соединить с первой шиной, и кинуть проводок на правую ногу потца громкости
паять правильным паяльником + собирать паяемые пучки проводов перед пайкой  + нормальный припой и зачищенная поверхность уже залуженная... и чучуть практики
вот все что надо чтоб посадить любое количество проводов на крышку потца громкости перед выводом на джек  :hitrez:
ты ж уже собираешь фрешер по чистовому?
« Последнее редактирование: Октября 14, 2012, 02:38:40 от MeLoMaN! »

Оффлайн Blues Brothers

  • Живу на форуме
  • *******
  • Сообщений: 13285
  • IN BLUES WE TRUST!
Re: Клуб стратокастера
« Ответ #51413 : Октября 14, 2012, 02:45:10 »
я ещо на всякий случяй все открытые контакты на термоусадку
хотя это и лишнее
и када каплю на пот сажаю зачищяю ножичком точку
а сам пот в чуть мокрую тряпочку
но и это лишнее
 (просто у меня поты чуть дороговаты вот и жабэ атакуэт)
-

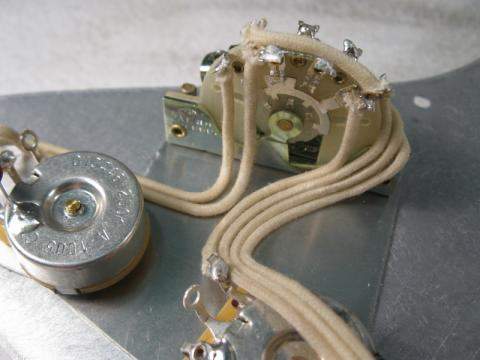

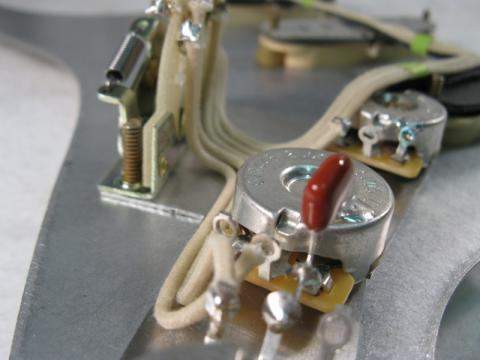

вот де красата КШ пайко

Онлайн ШИХ

  • Эксперт
  • *****
  • Сообщений: 1672
Re: Клуб стратокастера
« Ответ #51414 : Октября 14, 2012, 02:59:55 »
паять правильным паяльником + собирать паяемые пучки проводов перед пайкой  + нормальный припой и зачищенная поверхность уже залуженная... и чучуть практики
вот все что надо чтоб посадить любое количество проводов на крышку потца громкости перед выводом на джек  :hitrez:
ты ж уже собираешь фрешер по чистовому?
Да, паяльник мне нужен посильнее
Сегодня темброблок для него паял, на следующей неделе наверное соберу его

Оффлайн dsad67

  • Живу на форуме
  • *******
  • Сообщений: 9012
  • ВИА "Детский саД"
Re: Клуб стратокастера
« Ответ #51415 : Октября 14, 2012, 08:31:41 »
А вот всем привет из дружественного Гонконга ..  :crazy:
Страт по индивидуальному проекту !!

http://www.avito.ru/moskva/muzykalnye_instrumenty/fender_stratocaster_exclusive_105801300

Оффлайн borman13

  • Ветеран форума
  • ******
  • Сообщений: 5121
  • Вот раньше было...
Re: Клуб стратокастера
« Ответ #51416 : Октября 14, 2012, 09:14:35 »
А у меня все провода были припаяны на корпусе свича, а по потцам шел один сквозной и туда же...

... и добавил:

dsad67,  это точно ясень? Как-то не верица  :)

... и добавил:

Ощущение - залепон канкретный... И как же оказывается я ненавижу оквадраченные у нека грифы... брррр
« Последнее редактирование: Октября 14, 2012, 09:17:22 от borman13 »

Оффлайн Shlyapa

  • Живу на форуме
  • *******
  • Сообщений: 7730
  • Shit happens.
Re: Клуб стратокастера
« Ответ #51417 : Октября 14, 2012, 11:01:38 »
может быть припаивая земляной провод к крышке пота создается добавочное экранирование?
Имено так.

Онлайн ШИХ

  • Эксперт
  • *****
  • Сообщений: 1672
Re: Клуб стратокастера
« Ответ #51418 : Октября 14, 2012, 14:19:14 »

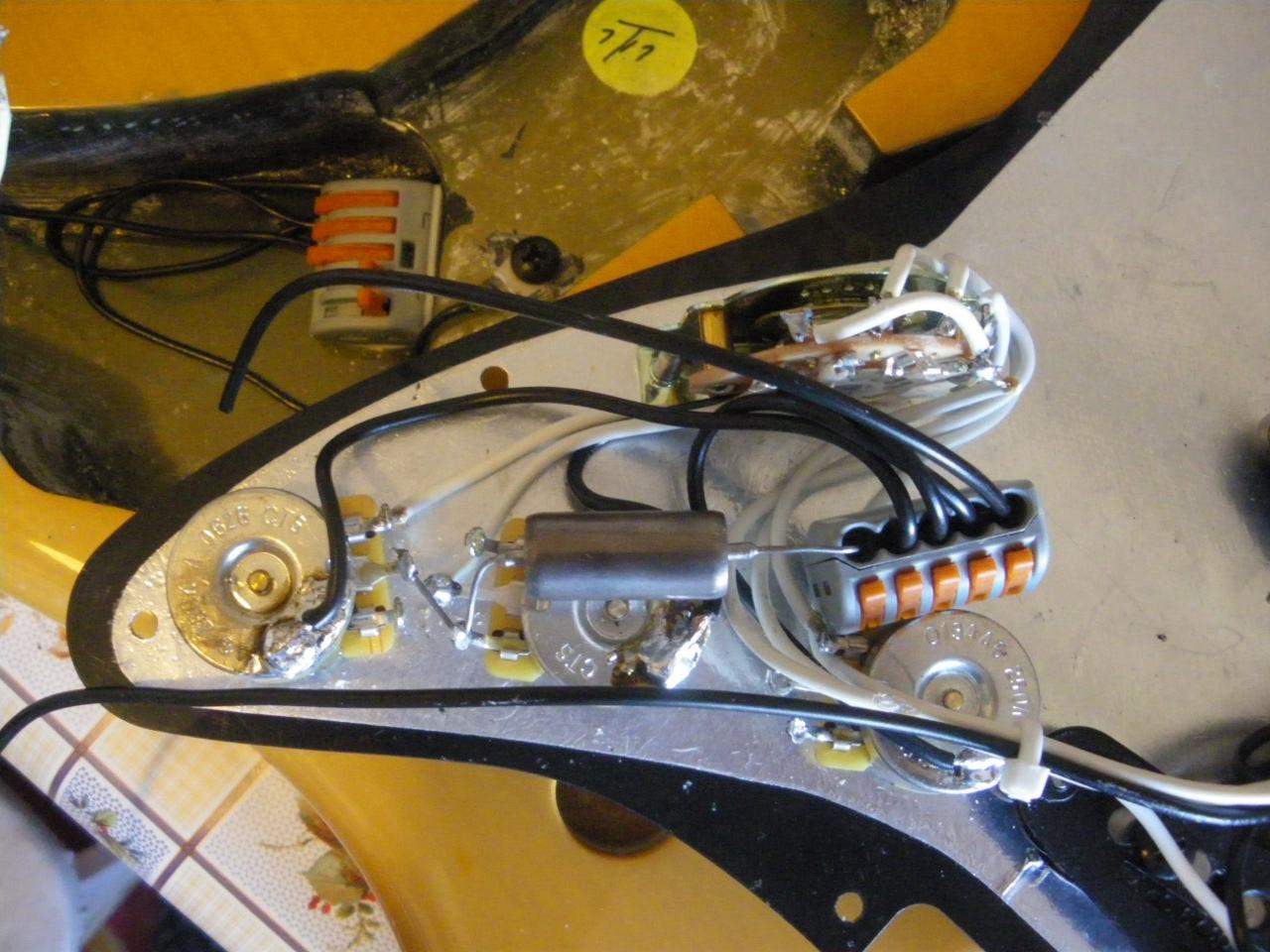

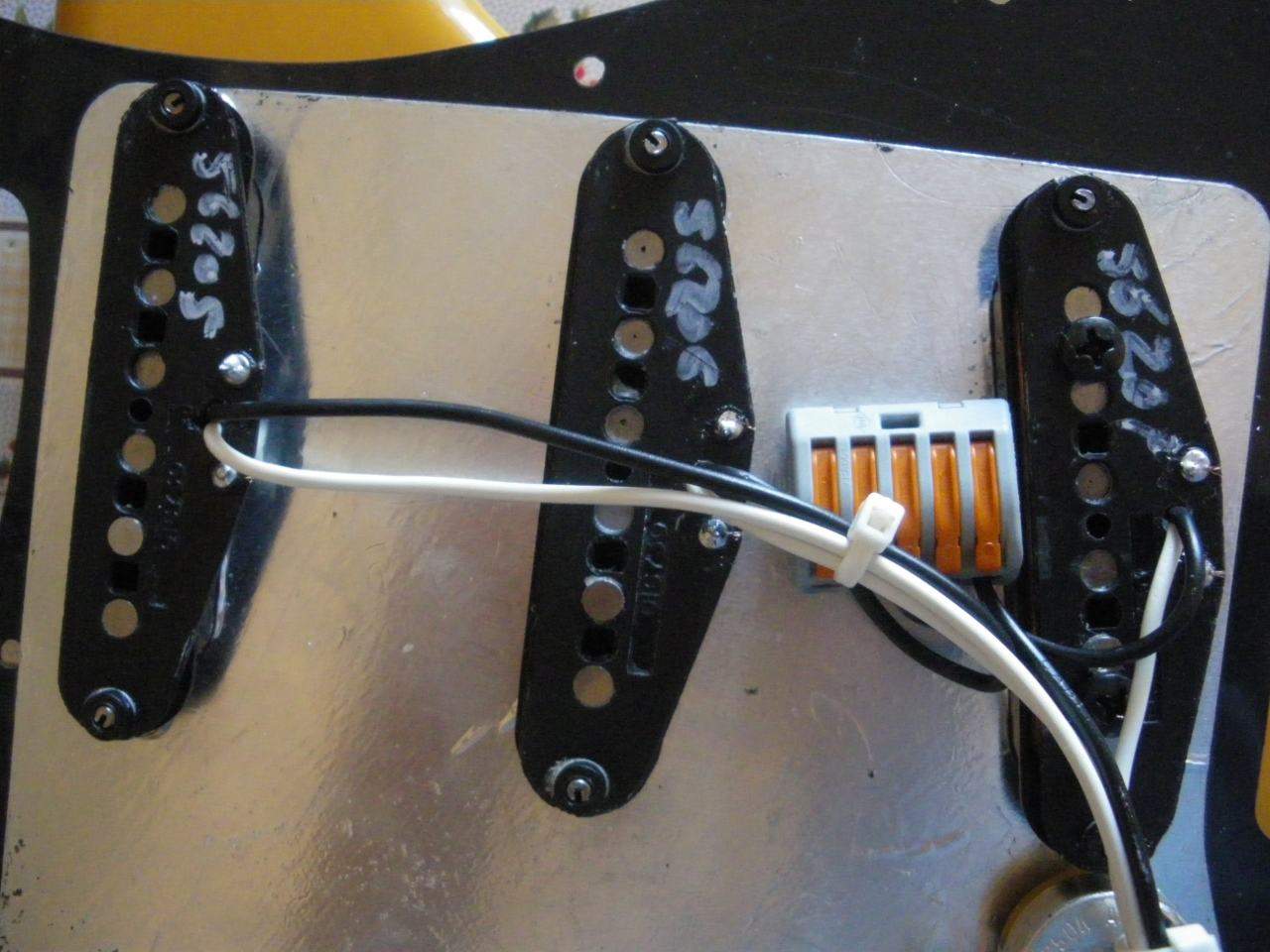

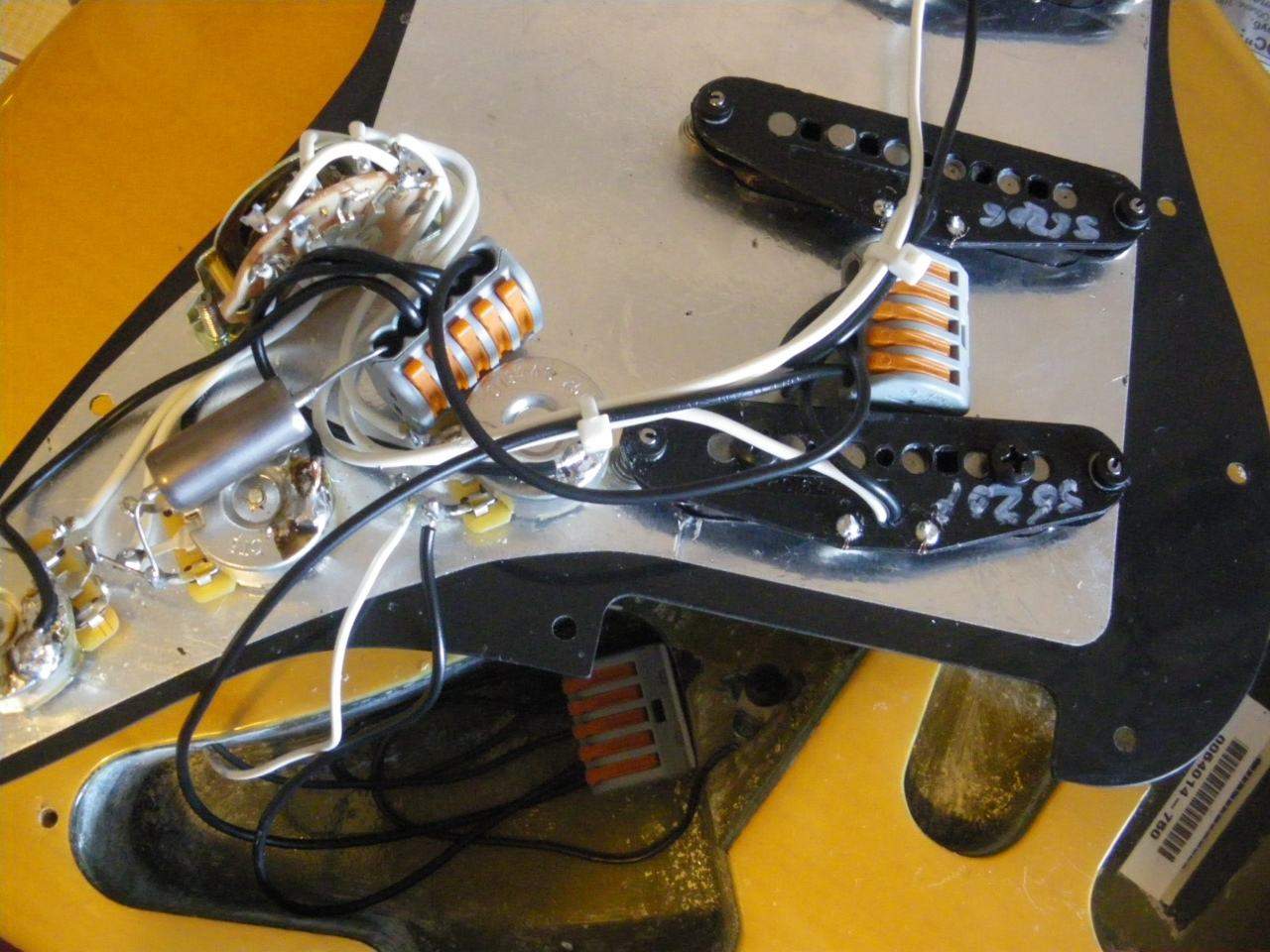

Цена мода - 60 рублей

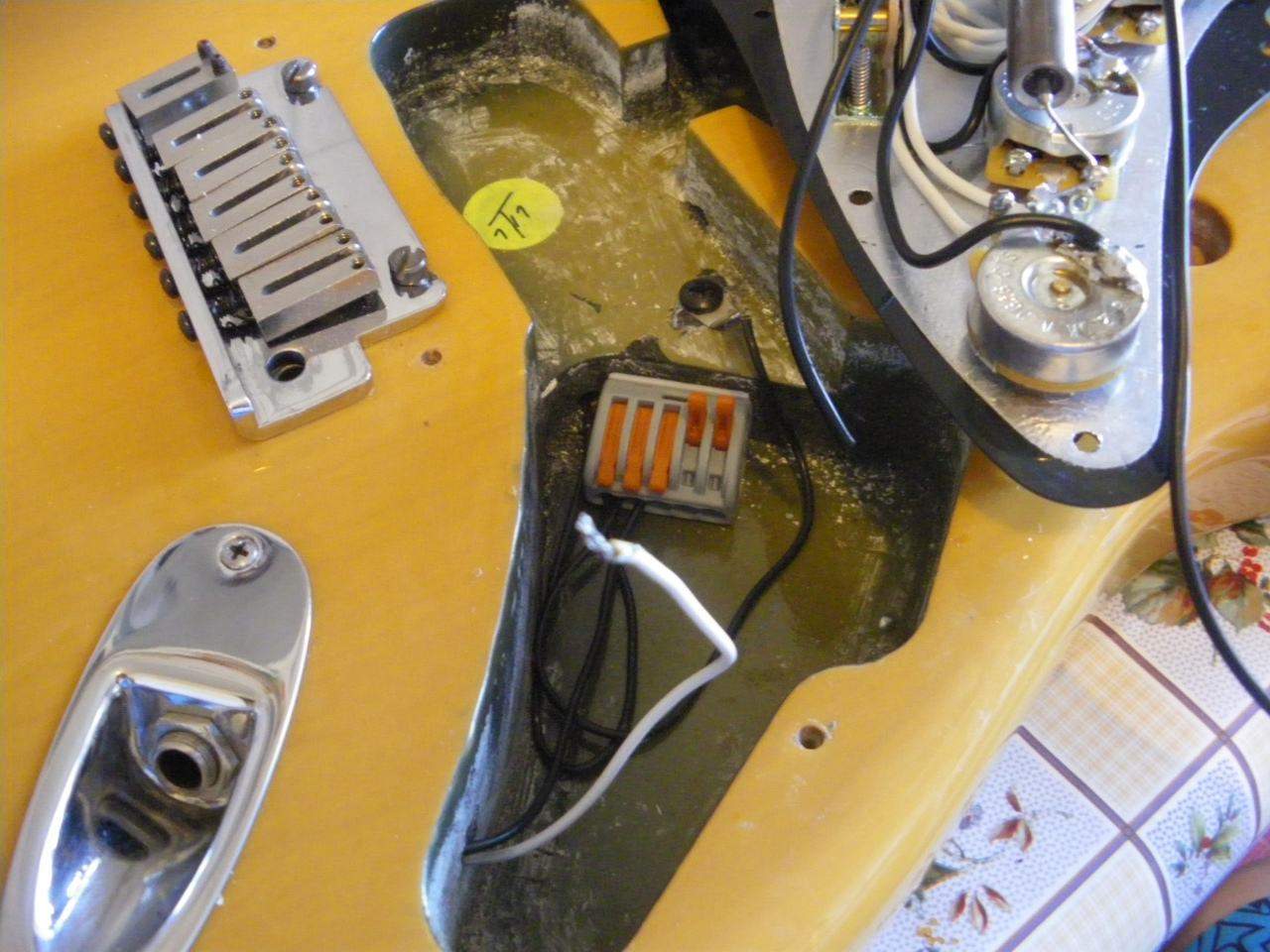

Клемник который на корпусе гитары посажен на двухсторонний скотч

Оффлайн borman13

  • Ветеран форума
  • ******
  • Сообщений: 5121
  • Вот раньше было...
Re: Клуб стратокастера
« Ответ #51419 : Октября 14, 2012, 14:56:29 »
У меня частично не влезет, эта мода, а остальное, у меня, скорее оторвется  и будет дребежжать. Чего ж проще и компактее и надежнее сварки, блин, спайки?  :) А воще фломики, как сегда.  ;D
