amirkhanov, спасибо, я думал об этом.
... и добавил:
Купил я типа ESP LH-200.... А начал смотреть, их 4-х проводовых не бывает.
Ну купил уже, скоро приедут, наверное что-то непонятное. Буду разбираться, что делать
Выводить контакты из каждой катушки)

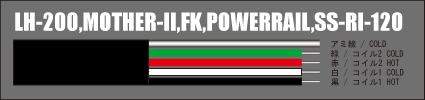

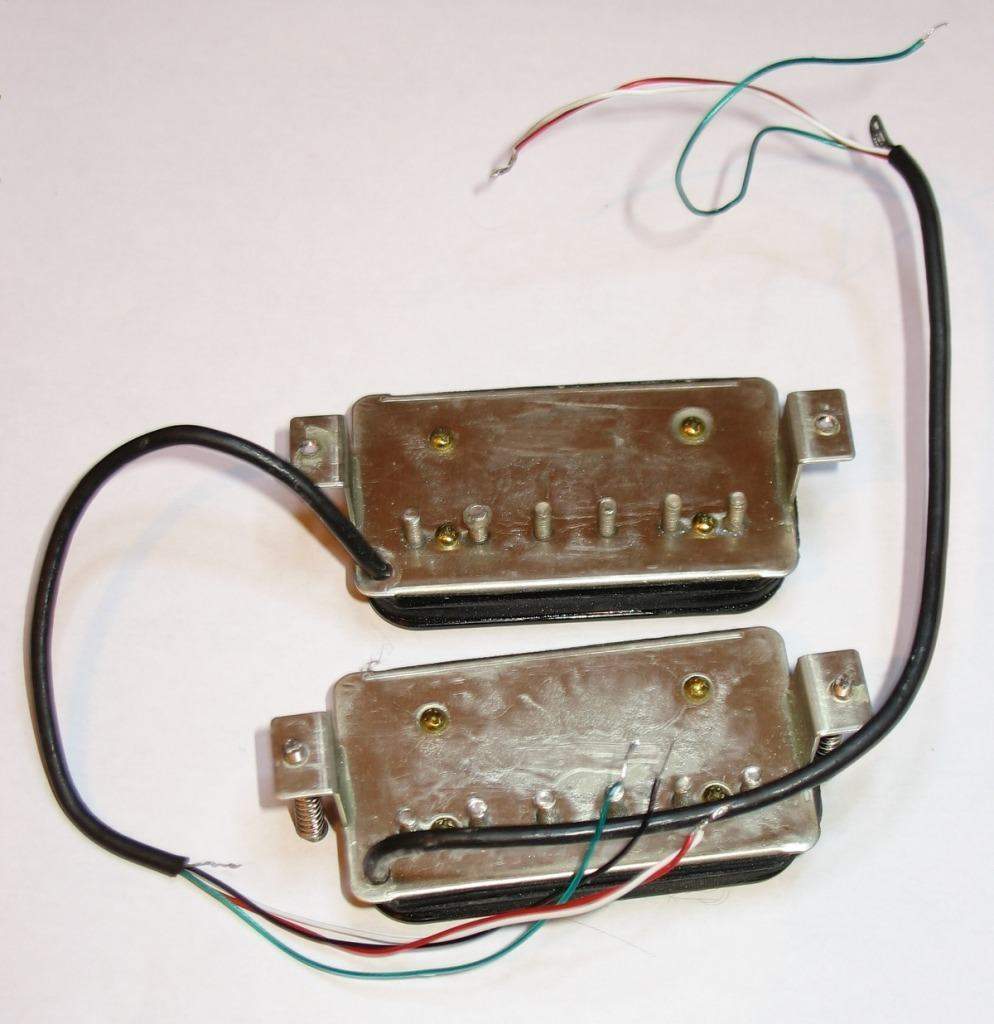

Как опознать где какой провод на 4-контактном хамбакере?На самом деле предстоит опознать 5 контактов — 4 «горячих» и одну оплетку, или экран. И делается это так: берем мультиметр и принимаемся за дело.
1.
Ищем землю. Если один из контактов при замере сопротивления цепи «этот самый контакт — основание хамбакера (пластина)» дает результат = 0 Ом, то это «земля». Или экран, как удобно. Этот провод НЕЛЬЗЯ соединять ни с одним из оставшихся 4-х контактов.
2.
Ищем контакты каждой катушки. Держим Черное жало мультиметра на одном из 4-х контактов, а Красным жалом дотрагиваемся до каждого из оставшихся трех контактов. Два провода покажут бесконечно большое сопротивление, а один — сопротивление катушки.
Понятно, что тот контакт, которые дал измеримое сопротивление — и есть искомая пара от одной катушки. Остальные два (которые не дали цифры сопротивления) — относятся ко второй катушке. И если их протестить так же, они меж собой дадут сопротивление своей катушки.
3.
Ищем Старт и Финиш. На самом деле, нам ничего не остается, как немного разобрать хамбакер и посмотреть, какой из проводов соответствует внешнему витку на каждой катушке. Так определяем Финиш. Оставшиеся два провода — «Старты».
