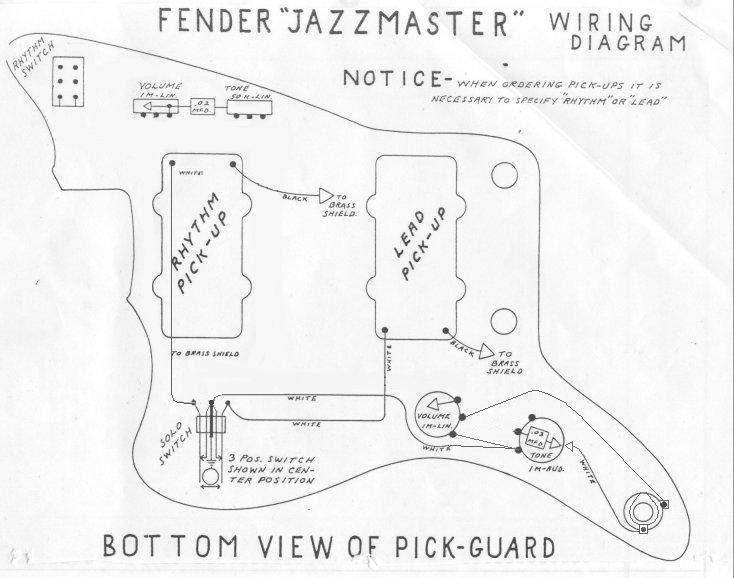

Господа, прошу вас о помощи. Мне надо сейчас припаять 2 Curtis Novak pickups for Jazzmaster, но не знаю как это правильно сделать.    Я не хочу использовать верхние Tone & Volume, так что еще проще. Вот что есть сейчас...но я не уверен, что это правильно....т.к. собирать его не будучи уверенным я не хочу. Заранее спасибо.

Женя, тебе надо почти по этой схеме. От места соединения центральных выводов переключателя на потц громкости, тот вывод, что соединен с конденсатором тона. Центральный вывод громкости на горячий контакт джека. Пользуйся.

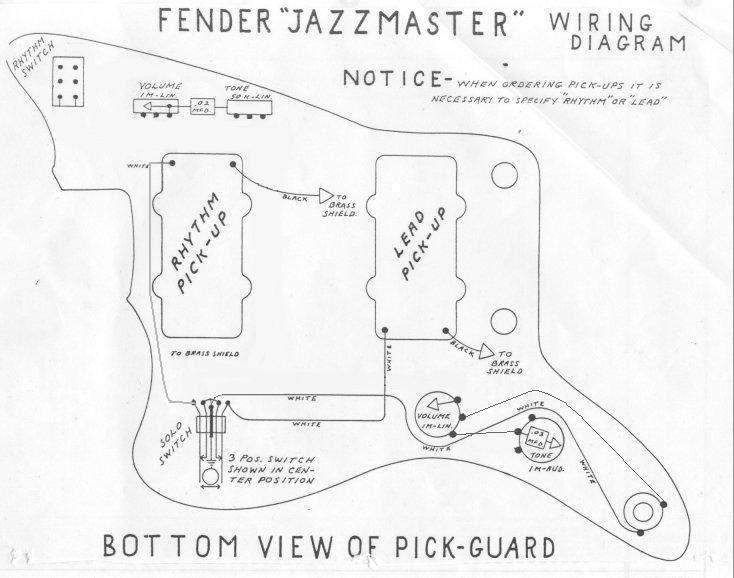

Азнаур, зацени. Я все правильно сделал?

В целом верно, только два момента:
- жирный вывод переключателя на землю надо кинуть

он там кинут...отметка стоит ниже переключателя

- От переключателя лучше коммутировать на громкость, а не на тембр

это так принципиально? просто Jazzmaster разбирать и собирать просто адская морока! Столько болтиков всяких!

Тогда все ОК.
