Помогите с подключением гитары к усилку
« : Июня 26, 2006, 12:05:24 »
Люди у меня проблема :
Притащил я вчера усилок Вега ( с вертушкой который),там есть вход (не джак,а как на старом урале - круглый).Нашёл я такой штекер и соеденил с джаком (левый канал + левый канал,правый канал + правый канал,масса + масса ). Гитару еле слышно- перекрывает огромнейший фон и треск, когда прикасаюсь к регуляторам - шум становиться громче...Рядом вся аппаратура выключена.
Что мне можно сделать чтоб фон пропал? Подскажите...

Оффлайн Estet

  • Эксперт
  • *****
  • Сообщений: 1455
  • ROCKing Нижний
    • Разна_гитарна_хрень
Re: Помогите с подключением гитары к усилку
« Ответ #1 : Июня 26, 2006, 12:14:09 »
А с другими девайсами как ведет себя этот усилок?
Распаял-то хоть правильно?

Оффлайн iKOL

  • Эксперт
  • *****
  • Сообщений: 2007
Re: Помогите с подключением гитары к усилку
« Ответ #2 : Июня 26, 2006, 12:41:04 »
у ерасова такие провода есть.
5-pin на джек нужно, если я правильно все понял?

Оффлайн SPINDLE

  • Ветеран форума
  • ******
  • Сообщений: 4389
  • Дурак всётаки
Re: Помогите с подключением гитары к усилку
« Ответ #3 : Июня 26, 2006, 12:43:42 »
распаял неправельно или замыкает где-то

Оффлайн Estet

  • Эксперт
  • *****
  • Сообщений: 1455
  • ROCKing Нижний
    • Разна_гитарна_хрень
Re: Помогите с подключением гитары к усилку
« Ответ #4 : Июня 26, 2006, 13:33:10 »
Скорее всего общий провод не туда присоединил, либо ваще не присоединил.

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10487
  • DIY - my life
Re: Помогите с подключением гитары к усилку
« Ответ #5 : Июня 26, 2006, 13:42:22 »
масса в них припаевается на среднем контакте тоесть на 3-м, а соответственно 1,2 или 3,4 Л или П

Оффлайн Estet

  • Эксперт
  • *****
  • Сообщений: 1455
  • ROCKing Нижний
    • Разна_гитарна_хрень
Re: Помогите с подключением гитары к усилку
« Ответ #6 : Июня 26, 2006, 14:21:40 »
Цитата: _SlipknoT_ от Июня 26, 2006, 13:42:22
масса в них припаевается на среднем контакте тоесть на 3-м, а соответственно 1,2 или 3,4 Л или П
Сколько себя помню в тюльпане средний нумеровался как 2-й.
3, 5 - линейный вход; 1, 4 - не помню куда...

Оффлайн NeCaster

  • Ветеран форума
  • ******
  • Сообщений: 3314
  • Тут никогда не будет вашей рекламы
Re: Помогите с подключением гитары к усилку
« Ответ #7 : Июня 26, 2006, 15:44:00 »
5 DIN на аудио аппаратуре было (если смотреть на "маму" и меня не заклинило:-))) левый верхний и второй сверху - вход сигнала; средний, внизу - земля. Соответственно, правый верхний и правый второй сверху - выходы сигнала.
Рекомендую взять голую проволочку, взять ее голой же рукой, включить усилок на приемлемую громкость и потыркать в разные гнезда. Гду будет фонить - там и вход сигнала. Нельзя припаивать сигналы "зеркально" - вход мкнет на выход. Просто сигнал с гитары надо "распахать" на обы (левый и правый) каналы.

Оффлайн NeCaster

  • Ветеран форума
  • ******
  • Сообщений: 3314
  • Тут никогда не будет вашей рекламы
Re: Помогите с подключением гитары к усилку
« Ответ #8 : Июня 26, 2006, 15:45:25 »
:-)) Сорри за очепятки:-))

Оффлайн vad

  • Эксперт
  • *****
  • Сообщений: 1491
  • Минск Беларусь
Re: Помогите с подключением гитары к усилку
« Ответ #9 : Июня 26, 2006, 15:58:45 »
лучше не дурить себе голову и купить готовый переходник (не кабель, а именно переходник)
я кстати сам одно время в такой играл и параллельно юзал как усилок компа. нормально. единственно не очень удобно что нужно эквалайзер каждый раз перенастраивать для музыки с компа и гитары. все таки он не совсем для гитары, но на первое время сойдет.

Оффлайн Rifel Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • Grunge is dead...
Re: Помогите с подключением гитары к усилку
« Ответ #10 : Июня 26, 2006, 18:40:44 »

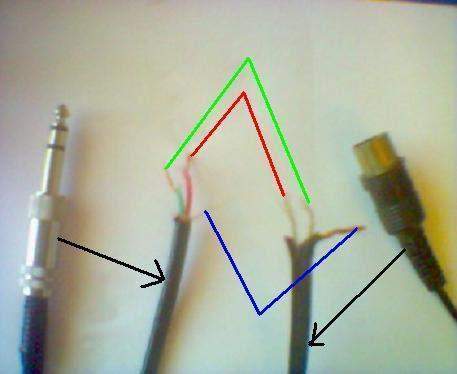

Вот фота моих проводов...

Оффлайн Rifel Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • Grunge is dead...
Re: Помогите с подключением гитары к усилку
« Ответ #11 : Июня 26, 2006, 18:42:36 »

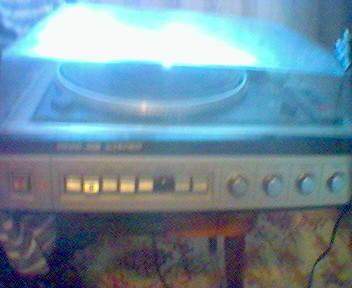

А вот к чему я всё это подключаю...

Оффлайн Mayed

  • Живу на форуме
  • *******
  • Сообщений: 7690
Re: Помогите с подключением гитары к усилку
« Ответ #12 : Июня 26, 2006, 19:04:16 »
Гы!
Короче сделай так. Купи моно джек! Землю на средний контакт пятиножки, а сигнал на левый крайний и правый крайний контакт пятиножки.
У тебя получилось, что миус закорочен с одним из каналов усилка.

Оффлайн hunted

  • Ветеран форума
  • ******
  • Сообщений: 4213
Re: Помогите с подключением гитары к усилку
« Ответ #13 : Июня 26, 2006, 21:24:51 »
http://www.klyachin.ru/forum/printpage.php?forum=14&topic=2
http://www.cqham.ru/hwb/co_DinAudio.html
http://pinouts.ru/Home/DinAudio.shtml

Смотрим и все понятно

Со стороны пайки так        2 ----   строго "земля"
                                    4     5  -- Правый канал
                                  1          3 -- Левый канал
Это разводка линейного входа-выхода
Для микрофонного вместо 5 и 3 будет 4 и 1
землю всегда на двойке...

Чтобы моно сигнал звучал в двух каналах просто коротим 5-3 и паяем на сигнальный провод...
« Последнее редактирование: Июня 26, 2006, 21:27:07 от hunted »

Оффлайн Mayed

  • Живу на форуме
  • *******
  • Сообщений: 7690
Re: Помогите с подключением гитары к усилку
« Ответ #14 : Июня 26, 2006, 22:17:29 »
Я бы паял минус к 2 а плюс к 1453 чтоб не ошибиться )
