Выбери любые типы схем и паяй себе https://www.seymourduncan.com/wiring-diagrams

Вот здесь удобней искать. Давно себе в закладочки кинул.
http://www.seymourduncan.ru/?s
Садовник, спешл фо ю.
http://www.seymourduncan.ru/new/s/2hb_1vol_1tone_3way.jpg

молодец!

дело позитивное


Я поставил струны и проверил все режимы : все работает абсолютно точно, как надо.
Я очень рад.
Я сам сделал своими руками то, за что заплатил бы 20$ как пить дать.
И еще ждал бы ,
ездил по пробкам,  возил мастерам, да еще вдруг чего не так спаяли бы...

А так я сам каждый проводочек точно семь раз проверил, согласно схеме все 1-в-1.



... и добавил:

Поиграл чуток на пробу:
любой фон даже на злом перегрузе отсутствует напрочь

Садовник,

Вот ролик посмотрел послушал: так и с крышкой ващще норм
И чувак говорит (субтитры включал с переводом)
что нет однозначных рекомендаций, дело сугубо ваших предпочтений.

Есть датчики которые идут с завода с крышками, а есть те, что без них. И технические характеристики у них будут немного не одинаковые если снять крышку с одного и переставить на другой.

Садовник, Есть датчики которые идут с завода с крышками, а есть те, что без них.
И технические характеристики у них будут немного не одинаковые
если снять крышку с одного и переставить на другой.

Sashaaa,
я с тобой согласен на пиццот  .
Потому что я чуток набил себе шишек с никелевыми этими крышками.

airstamp, Там будет немного сдвинута частотка и разное количество витков как я понимаю

Думаю, что так и есть:
датч с крышкой проектируется спецом звучать именно с крышкой, и звучать - хорошо.
Датч без крышки - проектируется звучать без крышки.

Я вот снял крышки с стоковых датчиков на ЛП,
а вот ща думаю как их обратно одеть на эти датчики.
Датчики были сделаны именно с крышками, и звучали они превосходно.

... и добавил:

Изучаю вопрос с крышками,
нарыл вот темку, читаю, однако я полнейший нуб в электронике и страшных словах типо "транзистор"
поэтому пытаюсь уловить интуитивно где ж правда....
Вот цитата, правда али нет я не могу судить:

Крышка применяется не как декоративный элемент,
 почему их стали применять я описал -
для корректировки спектра,
намоткой инженеры не могли/не могут сдвинут спектр в сторону
средних частот, что бы получить не "песок" а "железо" и читаемость!

... и добавил:

Вобщем, хочу откорректировать спектр взад обратно, вернуть крышки или не надо??

Сопротивление можно замерять, тут согласен - дело одной минуты.
Но думаю, что производитель изначально знает что звук их датчика под крышкой и без нее будет разным .....

Да, не все так просто и сопротивление - только один из массы параметров.
Я убедился опытным путем:
припаял крышки, собрал гитару и поиграл.
В моем конкретном случае (это важно) звук тех же датчиков с крышками стал гораздо более приятным
для слуха. А именно: якобы ранее казавшийся более ярким верх, без крышек,
на самом деле имел в спектре некие сибилянты этакой писклявости и резонансы некоторых частот верха.
С крышками - этот недостаток самоликвидировался, стало довольно много "тела", звук гораздо
более ровный без резаков по верхам.
Я переживал, как же мне правильно вернуть крышки?
Начитался в интернете, что надо варить в парафине датчики с крышками в сборе,
чтобы парафин растекался внутри...
И меня это расстроило.. Я же сам разбирал эти датчики, и парафина с завода внутри было этак немало
Потом посмотрел такой ролик, как поставить крышку,  и еще почитал...
https://www.youtube.com/watch?v=Mp7hAqmzecA

Чтобы не ловило радио, чтобы не микрофонило - датчики заливают парафином.
Однако, некоторые пишут - что парафин и делает "мыло". И что некоторые ПАФы и без парафина.
Тогда я решил:
соберу как есть, не хо варить в парафине мне в лом .
Припаял крышки, собрал, все четко работает без наводок вообще
даже на жирном хай гейне.
Наверное, то ,  что гитара хорошо экранирована - все таки сыграло свою роль,
за экранировку уплатил мастеру 30$ (щас бы сам уже сделал т.к. паять сам начал).

Вобщем, как будет дальше - будем посмотреть еще,
пока результатом очень доволен.

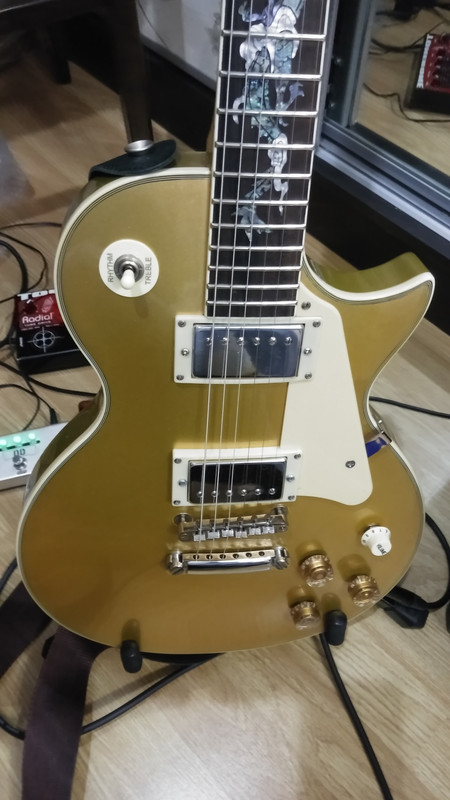

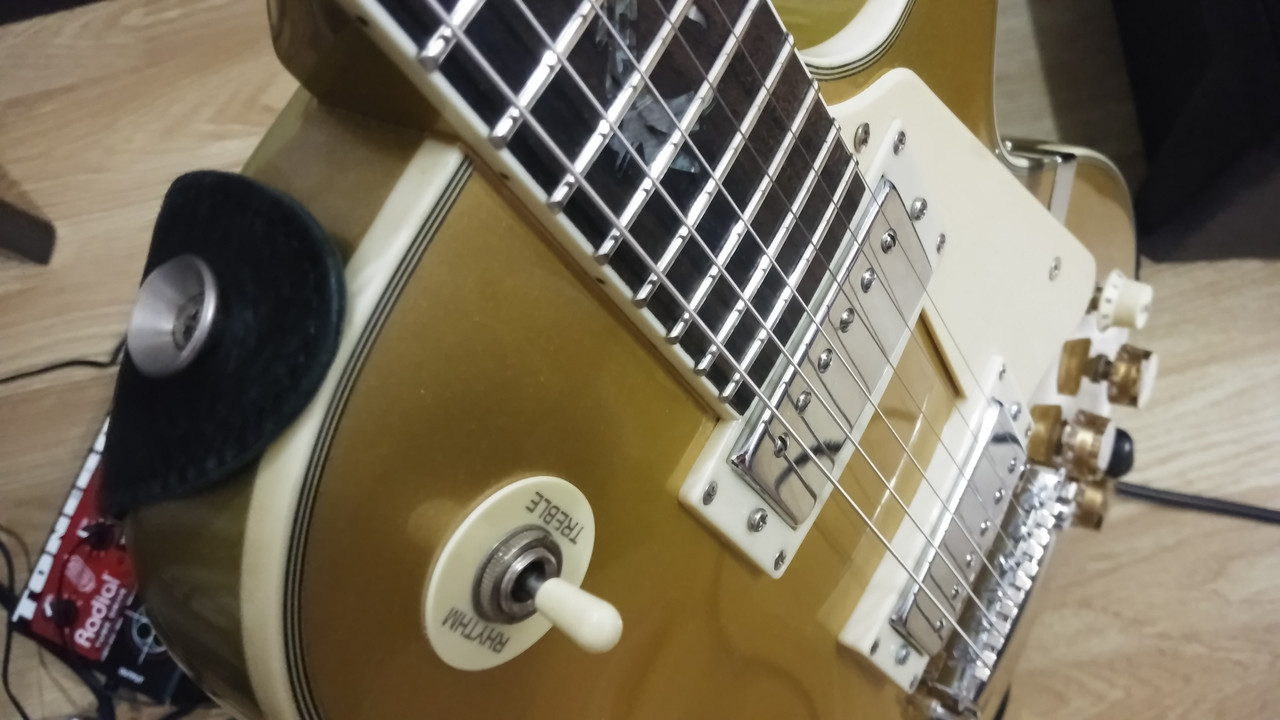

А внешним видом - тоже.



... и добавил:

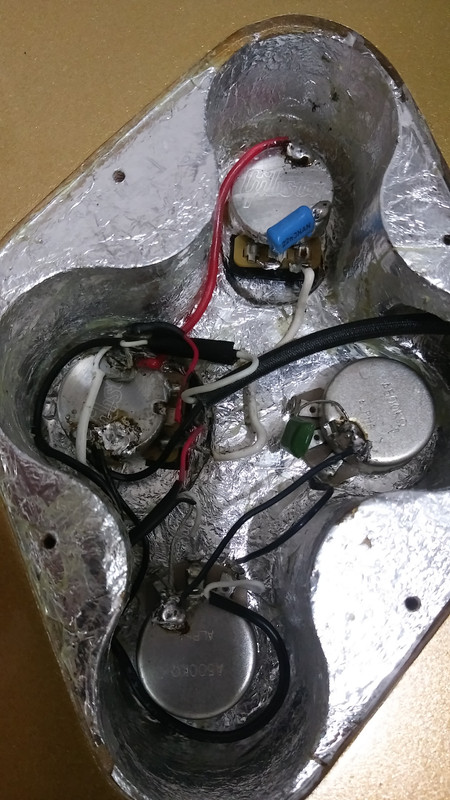

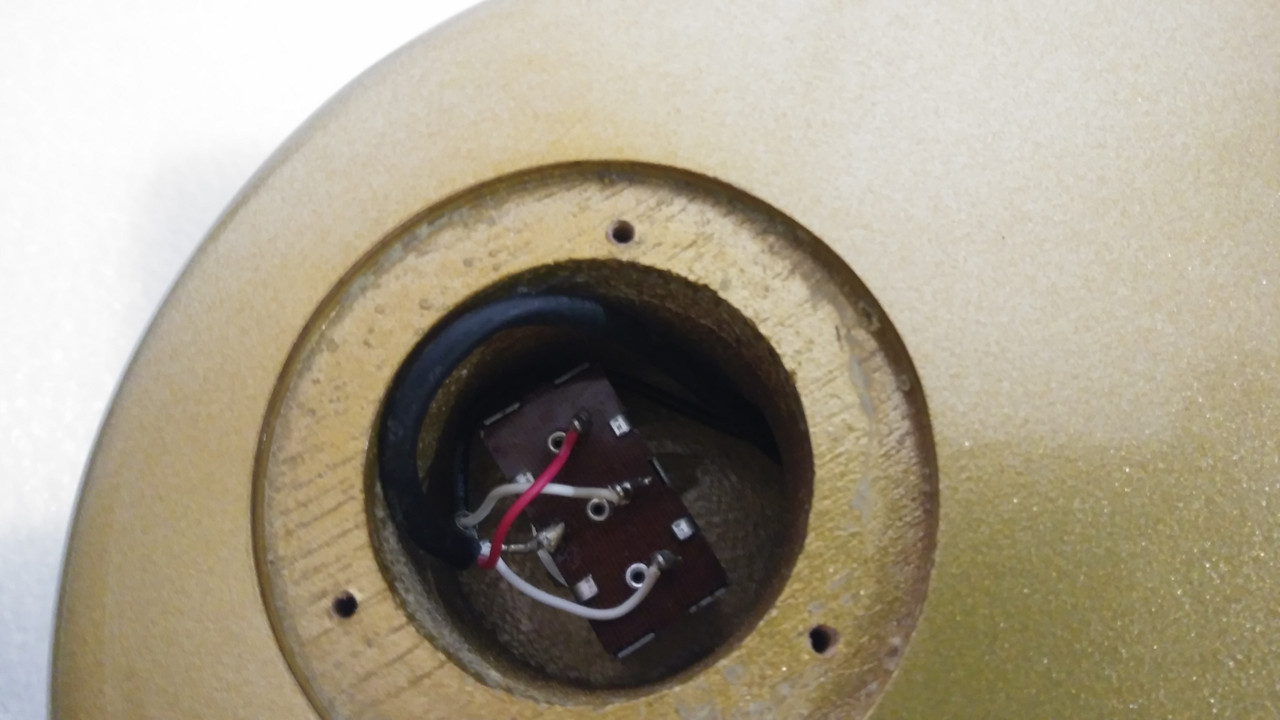

Вот собственно ручно спаянный весь темброблок
непосильным трудом,
так сказать ..
Не так красиво, как завод паяет - но зато все работает хорошо, это главное

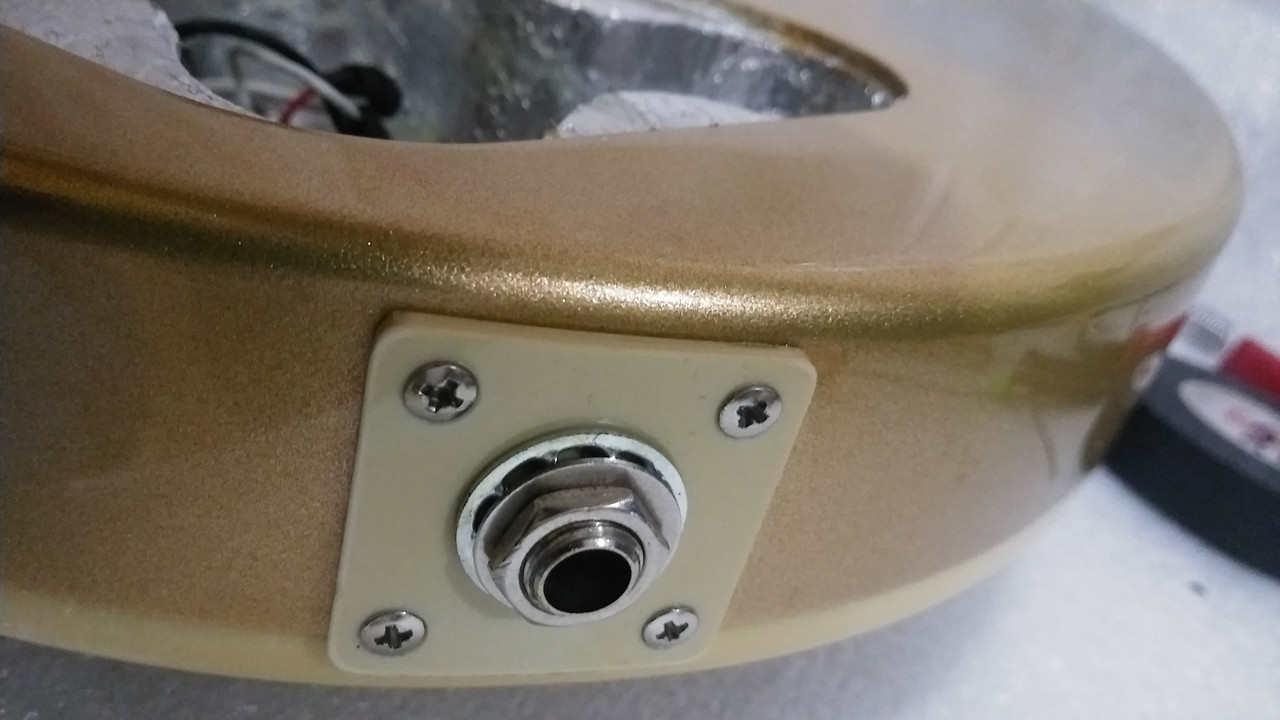

Еще я поставил контр-шайбу на гнездо джек,
чтобы в этом месте не раскручивалось

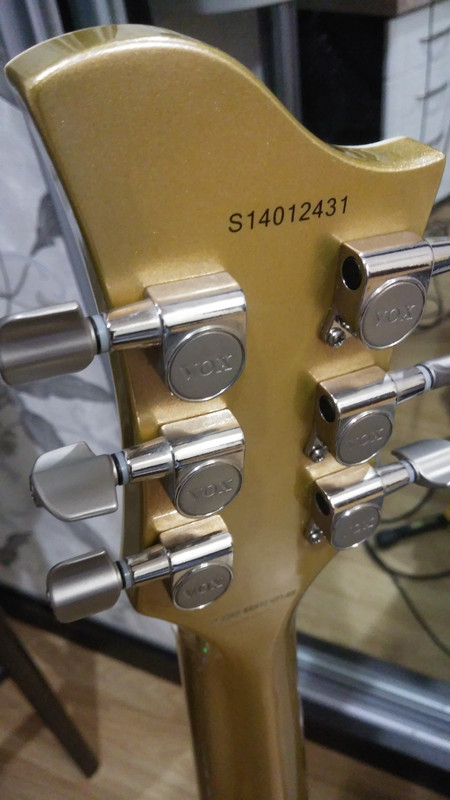

И еще заменил колки, на шикарные очень легкие (сплав люминий вроде? не знаю, но приятные)
снял их с гитары VOX SG, колки просто бомбезные
очень приятно их крутить, подстройка очень четкая

...помница у Кукина был заводик....парафин ..свечи...

(нажмите чтобы показать/спрятать)

если сварить струны в парафине получица Эликсир оптивэб

с праздником !!!

поставил на страт опти веб , на  так кошерно по звуку как были те с завязочками

Садовник, Есть датчики которые идут с завода с крышками, а есть те, что без них. И технические характеристики у них будут немного не одинаковые если снять крышку с одного и переставить на другой.

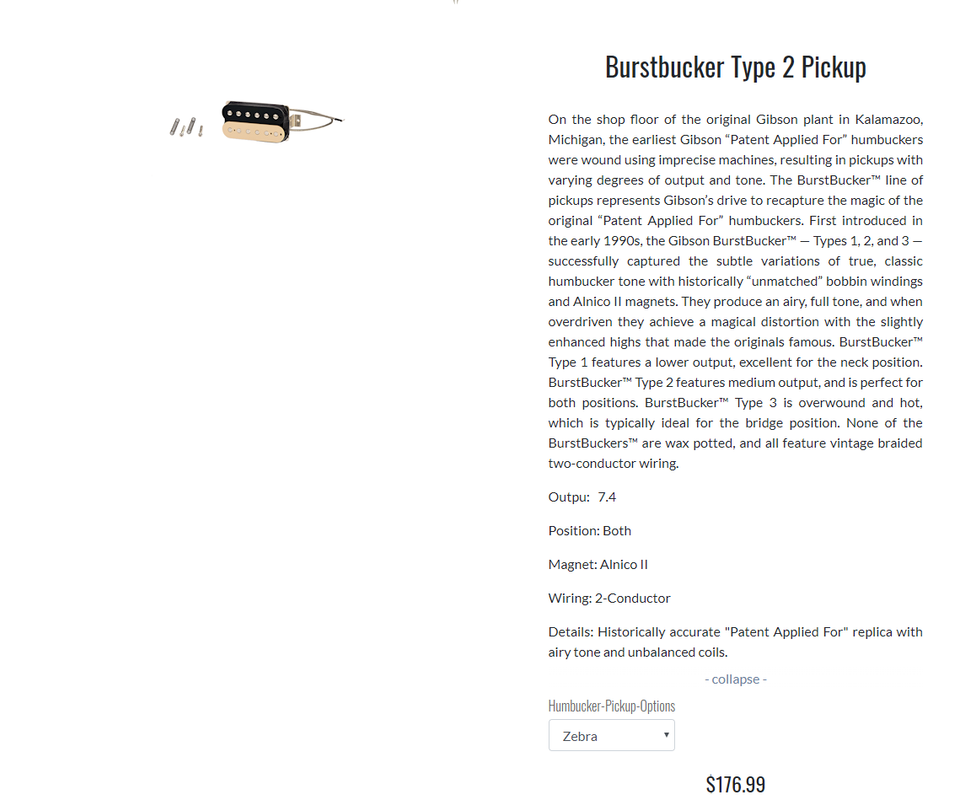

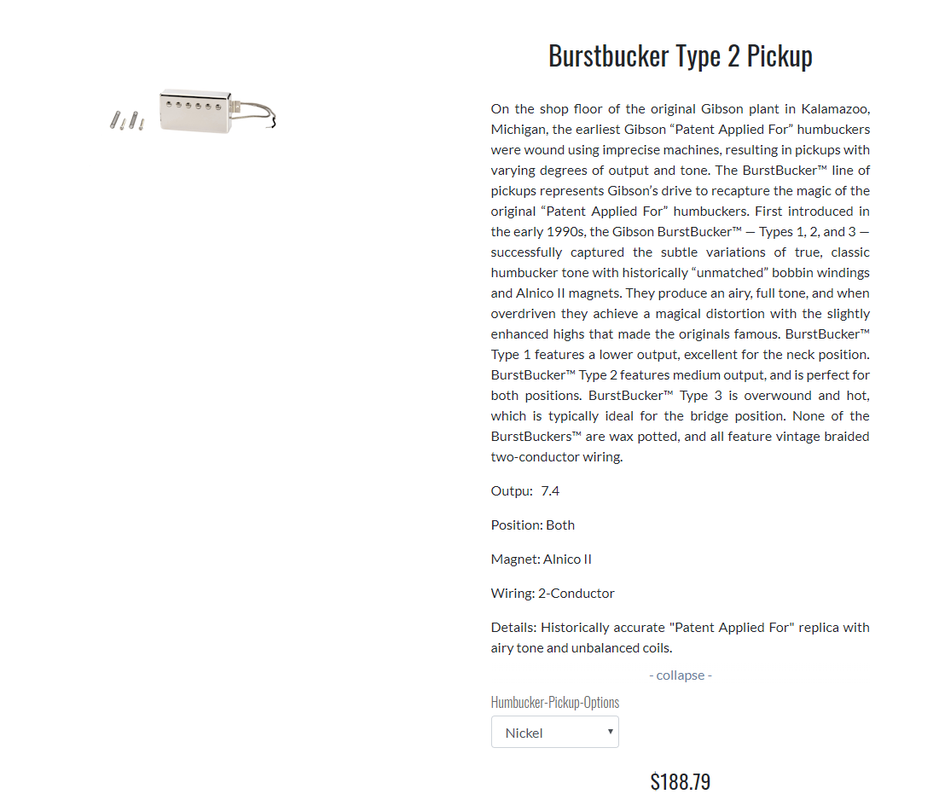

Многие датчики гибсона идут либо с двумя черными катушками, либо зебра, либо с золотой или никелевой крышкой. При этом характеристики датчиков неизменны в отличие от цены + за крышку)))
Это и '57 Classic Pickup, и '57 Classic Plus , и 498T, и 490T, и Burstbucker Type 1, и Burstbucker Type 2, и  Burstbucker Type 3 и т.д.

На керамических, вроде Dirty Fingers, 496R "Hot Ceramic" Neck Pickup, и 500T "Super Ceramic" Humbucker Pickup  крышки не предусмотрены изначально.

Всех с Днем Победы!
