Оффлайн кок

  • Живу на форуме
  • *******
  • Сообщений: 53933
  • Слесарь-сборщик пентатоник
Re: Секта обожателей Les Paul. PEPS Division.
« Ответ #148485 : Февраля 04, 2020, 12:03:01 »
https://yadi.sk/d/tBKtNPCZJtfP5A
Переписал зарисовку)

Оффлайн Андрей Губайдуллин

  • Частый посетитель
  • **
  • Сообщений: 192
  • GuitarPlayer.Ru fan!
Re: Секта обожателей Les Paul. PEPS Division.
« Ответ #148486 : Февраля 04, 2020, 15:18:14 »

Оффлайн Ale Logenough

  • Завсегдатай
  • ***
  • Сообщений: 471
  • А он шел себе по свету, насвистывал...
Re: Секта обожателей Les Paul. PEPS Division.
« Ответ #148487 : Февраля 05, 2020, 09:52:07 »
Помогите со схемой распайки для Les Paul.

Имеются два современных хамба 57 и 57+.
3 позиционный переключатель.
4 потца: 3 обычных и 1 пушпул (Tone на неке)

Надо чтоб было 2 громкости, 2 тона, и сингловая отсечка некового хамба на пушпул.

Оффлайн guitarfil

  • Живу на форуме
  • *******
  • Сообщений: 14167
Re: Секта обожателей Les Paul. PEPS Division.
« Ответ #148488 : Февраля 05, 2020, 10:42:28 »
Ale Logenough, насколько мне известно, для того, чтобы сделать отсечку, хамбы должны быть 4-х проводные. Я не знаю, является ли 57 четырёхпроводным?

Оффлайн GunFighter

  • Живу на форуме
  • *******
  • Сообщений: 22459
  • Под наблюдением
Re: Секта обожателей Les Paul. PEPS Division.
« Ответ #148489 : Февраля 05, 2020, 10:45:22 »
современные датчи, особенно афтермаркет 4conductor, проблем нет
схема классическая, к ней просто маленькая заморочка - соединение катушек некового хамба вешается на одну ногу пушпулла, а другая нога через капаситор 001 вешается на землю

Оффлайн guitarfil

  • Живу на форуме
  • *******
  • Сообщений: 14167
Re: Секта обожателей Les Paul. PEPS Division.
« Ответ #148490 : Февраля 05, 2020, 10:50:54 »
GunFighter, у меня то ещё двухпроводные стоковые 490 и 498. Гитара 2005 года. Я и не знал, что сейчас уже четырёхпроводные в стоке.  ???  :)

Оффлайн GunFighter

  • Живу на форуме
  • *******
  • Сообщений: 22459
  • Под наблюдением
Re: Секта обожателей Les Paul. PEPS Division.
« Ответ #148491 : Февраля 05, 2020, 10:58:12 »
Цитата: guitarfil от Февраля 05, 2020, 10:50:54
GunFighter, у меня то ещё двухпроводные стоковые 490 и 498. Гитара 2005 года. Я и не знал, что сейчас уже четырёхпроводные в стоке.  ???  :)

ты еще дедушку Лениннона вспомни застал. а щас унификация и шаг к возможностям дальнейшего моддига.

Оффлайн кок

  • Живу на форуме
  • *******
  • Сообщений: 53933
  • Слесарь-сборщик пентатоник
Re: Секта обожателей Les Paul. PEPS Division.
« Ответ #148492 : Февраля 05, 2020, 12:06:42 »
GunFighter,  :alc:
Поменять гитару не выключая усил:
1 наполовину выдвинуть джек из усила
2 заменить гитару
3 вдвинуть джек усила
 :o не знал! спс!

Оффлайн Андрей 545

  • Эксперт
  • *****
  • Сообщений: 2020
  • GuitarPlayer.Ru fan!
Re: Секта обожателей Les Paul. PEPS Division.

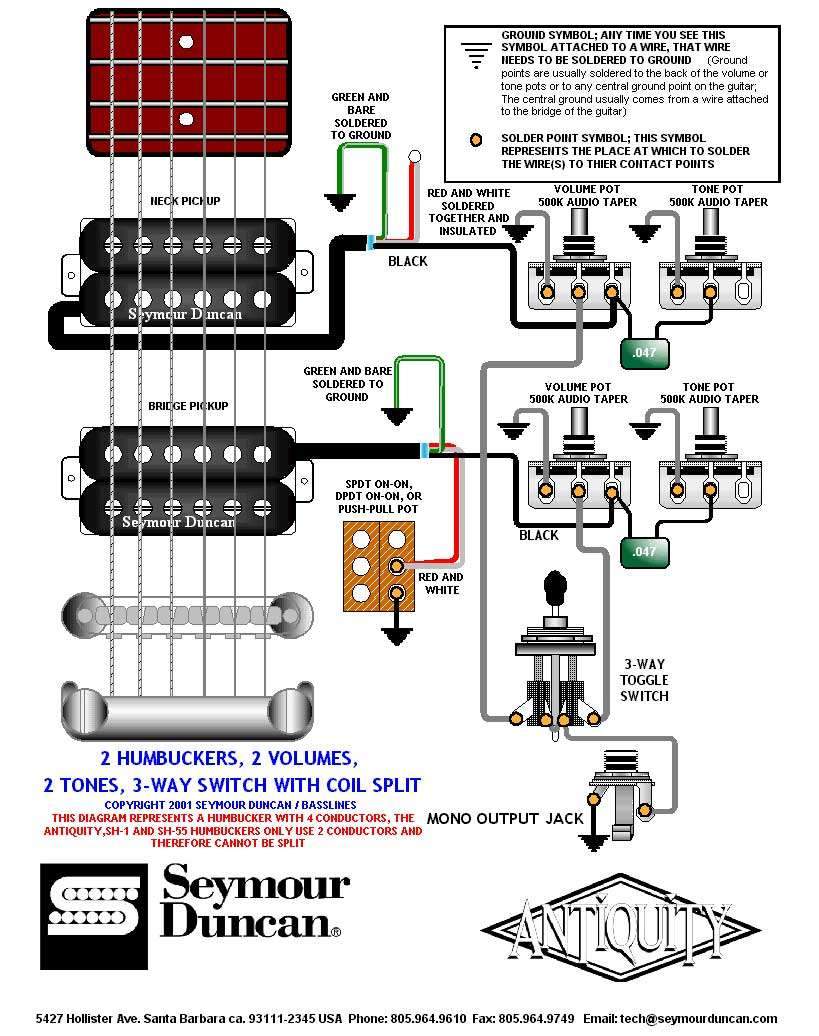

« Ответ #148493 : Февраля 05, 2020, 14:03:39 »
Цитата: Ale Logenough от Февраля 05, 2020, 09:52:07
Надо чтоб было 2 громкости, 2 тона, и сингловая отсечка некового хамба на пушпул.

Оффлайн Садовник

  • Живу на форуме
  • *******
  • Сообщений: 11007
  • Live to play live !!
Re: Секта обожателей Les Paul. PEPS Division.
« Ответ #148494 : Февраля 05, 2020, 14:35:34 »

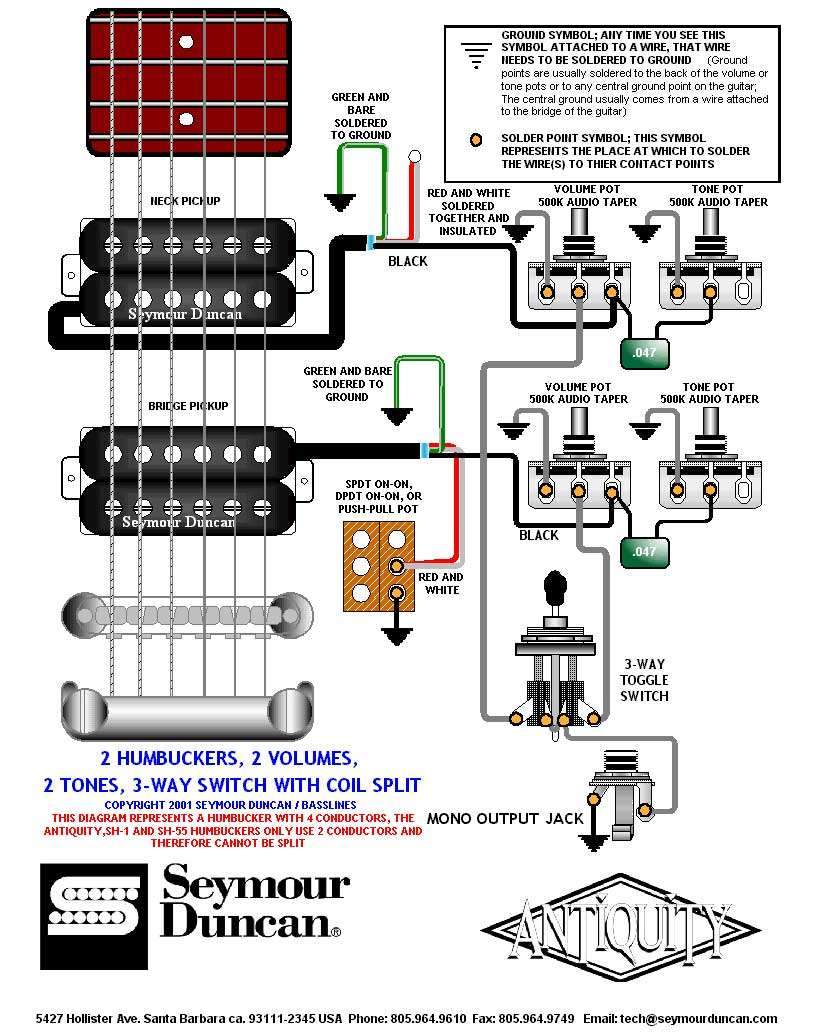

Андрей 545,
поясни если можешь, знаешь:
я вот на схему Дункана сколько смотрел -
ни разу в жизни ни одной гитары с такими распайками как этой вот схеме выше - не видел.
А именно,
для примера смотрим на потц волюмэ:
по схеме масса и сигнал на потц нарисованы типо вот так,
по факту - диаметрально противоположная пайка.

Оффлайн Sashaaa

  • Живу на форуме
  • *******
  • Сообщений: 15064
Re: Секта обожателей Les Paul. PEPS Division.
« Ответ #148495 : Февраля 05, 2020, 15:26:13 »
Если кто использует струны  Cleartone, то на stringsandbeyond бесплатная доставка на них по всему миру (в т.ч. и Израиль на этот раз).

Оффлайн GunFighter

  • Живу на форуме
  • *******
  • Сообщений: 22459
  • Под наблюдением
Re: Секта обожателей Les Paul. PEPS Division.
« Ответ #148496 : Февраля 05, 2020, 15:41:31 »
Цитата: кок от Февраля 05, 2020, 12:06:42
GunFighter,  :alc:
Поменять гитару не выключая усил:
1 наполовину выдвинуть джек из усила
2 заменить гитару
3 вдвинуть джек усила
 :o не знал! спс!
;D :alc:

... и добавил:

Садовник,
 1)у сеймура и гибсона
цветовые легенды не совпадают
2) горячий провод можно менять
3) ноги у потов можно менять

Оффлайн Садовник

  • Живу на форуме
  • *******
  • Сообщений: 11007
  • Live to play live !!
Re: Секта обожателей Les Paul. PEPS Division.
« Ответ #148497 : Февраля 05, 2020, 15:57:10 »
Цитата: GunFighter от Февраля 05, 2020, 15:41:31

Садовник,
 1)у сеймура и гибсона
цветовые легенды не совпадают
2) горячий провод можно менять
3) ноги у потов можно менять
1)в курсе, и Димарцио туда же
2)горячий провод с крайней левой позиции потца волюмэ - можно менять крайнюю правую тожку, так?
3)про ноги сбсна вопрос

Если так, то почему
я ни разу не встречал никогда такой пайки, как по схеме Дункана?
На GiBSON SG faded 2007 - пайка ног обычная, как у всех (кого пришлось разбирать)
но вот Дункан прямо противоположное рисует.
На одной какой-нибудь гитаре ты такое расположение видел?
Или на каких?

Оффлайн GunFighter

  • Живу на форуме
  • *******
  • Сообщений: 22459
  • Под наблюдением
Re: Секта обожателей Les Paul. PEPS Division.
« Ответ #148498 : Февраля 05, 2020, 16:49:07 »
Садовник, черный и красный провода - горячие. один идет на ножку как сигнальный, другой уходит на соединение.
 на схеме в данном случае горячий - черный.

я потом займусь этим вопросом, бро. я давно не пользуюсь заводскими схемами, лет 20.

Оффлайн Андрей 545

  • Эксперт
  • *****
  • Сообщений: 2020
  • GuitarPlayer.Ru fan!
Re: Секта обожателей Les Paul. PEPS Division.
« Ответ #148499 : Февраля 05, 2020, 17:06:44 »
Цитата: Садовник от Февраля 05, 2020, 14:35:34
по схеме масса и сигнал на потц нарисованы типо вот так,
по факту - диаметрально противоположная пайка.
Серег, это не схема, это эскиз.
И поты на них обычно рисуют вверх крышкой(bottom view), а сеймур со стороны ног. Разверни мысленно потенциометр и все встанет на место.

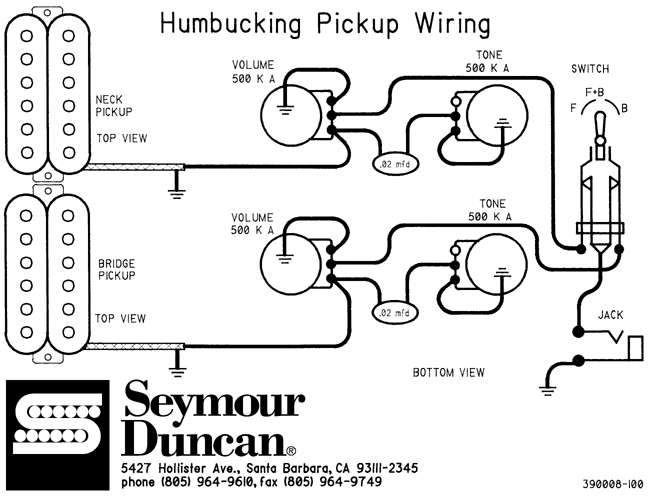

П.С. Лес Пол оттуда же:
« Последнее редактирование: Февраля 05, 2020, 17:14:54 от Андрей 545 »
