Автор Тема: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???  (Прочитано 1654 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн antonyjazz Автор темы

  • Новичок
  • *
  • Сообщений: 53
собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« : Июля 02, 2007, 15:53:16 »
привет всем и пожаста не нада ржать:)ситуация такая мне нужно было  4 коммутатора входов.простейшая штука -один вход -два выхода и кнопка(6 контактов) которая перебрасывает вход на выход1 или на выход2)

все собрал как нада -работает.но тока при включении даже одного -верха немного но ощутимо отрезает звук становится немного мутным.я бы сказал что пресенс пропадает.

скажу сразу что гитара комб и провода  очень хорошие.ооочень...но меня жлобит потратить 300$ на четыре кнопки и восем гнезд:)
может както можно поправить дело??

зы тут то я и понял что такое трубайпасс:((

Оффлайн D7

  • Живу на форуме
  • *******
  • Сообщений: 12001
  • www.guitarworld.ru
    • http://www.guitarworld.ru
Re: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« Ответ #1 : Июля 02, 2007, 16:52:41 »
в таких устройствах используются дорогие хай файные компоненты - оптроны , трансформаторы...
так что качественную коммутацию  в лоб не получишь...
Так что, если не шутишь,  приходи ко мне  за Lehle, что-то подберем

Оффлайн hextobin

  • Ветеран форума
  • ******
  • Сообщений: 6304
Re: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« Ответ #2 : Июля 02, 2007, 17:16:22 »
Поправть можно втыканием педали типа MXR microamp ПЕРЕД коммутатором.

Оффлайн antonyjazz Автор темы

  • Новичок
  • *
  • Сообщений: 53
Re: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« Ответ #3 : Июля 02, 2007, 18:39:55 »
2 d7 -4 lehle покупать тож не хочется...да и 4 mxr ничего хорошего не дадут...

Оффлайн Bazizdeg

  • Опытный
  • ****
  • Сообщений: 673
Re: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« Ответ #4 : Июля 02, 2007, 19:06:55 »
Я вижу только 1 выход - пропаять все соединения и почистить контакты.

Оффлайн antonyjazz Автор темы

  • Новичок
  • *
  • Сообщений: 53
Re: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« Ответ #5 : Июля 02, 2007, 19:13:00 »
серебром чтоли??
Цитата: Bazizdeg от Июля 02, 2007, 19:06:55
Я вижу только 1 выход - пропаять все соединения и почистить контакты.

Оффлайн Bazizdeg

  • Опытный
  • ****
  • Сообщений: 673
Re: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« Ответ #6 : Июля 02, 2007, 19:17:05 »
Ну можно серебром, если есть, а можно просто пропаять, особенно если паялось активным (кислотным) флюсом. Фотке в студию!

Оффлайн Angel

  • Опытный
  • ****
  • Сообщений: 769
Re: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« Ответ #7 : Июля 02, 2007, 19:32:03 »
У тебя скорее всего что-то чего то шунтирует. Попробуй из второго выхода все отключить. А то меняется входное сопротивление - вот высокие и режутся.
P.S. Кстати схему выложи, я делал себе такую штуку по схеме Morley A-B-Y сплиттер, вроде работает все.

Оффлайн maximus

  • Меценат
  • *****
  • Сообщений: 2037
  • интернет-магазин KOMBIK.COM
    • KOMBIK.COM
Re: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« Ответ #8 : Июля 02, 2007, 22:09:11 »
есть вариант - WOBOGE - свитчи и луперы.

www.woboge.com

Оффлайн UNCLE_O

  • Эксперт
  • *****
  • Сообщений: 2150
  • Long live Rock'nRoll
    • U-sound Guitar Equipment
Re: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« Ответ #9 : Июля 02, 2007, 23:10:08 »
если паяно нормально , при нормальной схеме и кнопках - не срастается что-то
схему давай

Оффлайн antonyjazz Автор темы

  • Новичок
  • *
  • Сообщений: 53
Re: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« Ответ #10 : Июля 03, 2007, 01:48:14 »
во первых-я музыкант а не паяльник скажу сразу.может я конечно паяльник не в той руке держал-это возможно.отрицать не буду.но схема верная мне два чувака шаряших одно и тоже нарисовали да и я открывал фирмовый комутатор-он такой же...

во вторых-а каким проводом это все паять ?это имеет значение? ну экранированым или можно голым?толстым или тонким?кроме шуток я не понимаю поэтому и спрашиваю)

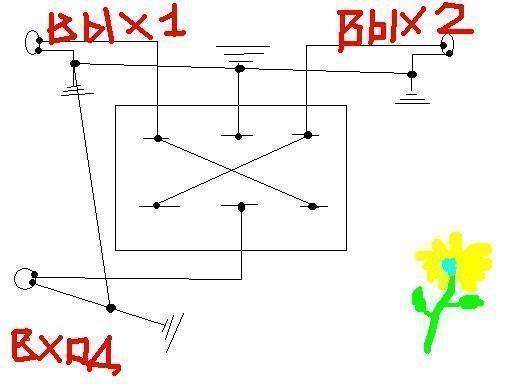

в третьих -я не только не электронщик но и не художник.это ваабще мой первых рисунок сделаный на компе(у меня сложное детство было:()) так что не судите сафсем строго.но нарисовано все правильно))

Оффлайн antonyjazz Автор темы

  • Новичок
  • *
  • Сообщений: 53
Re: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« Ответ #11 : Июля 03, 2007, 02:02:04 »
использоваться эти ловушки будут следующим образом:
1ый) будет стоять наоборот.те два входа один выход(две гитары одна цепь)
2ой)разветвляет на два усилителя.те играю либо на одном либо на другом(не на двух сразу!!!)
3ий)выбирает в какой из входов усилителя идет сигнал-в нормал или брилиант.на каждом из входов свои примочки и соответственно свои настройки на них и на каналах(входах)усилитель одноканальный (fender custom vibrolux reverb)
4)тоже самое но на другом усилителе

разумеется предполагаются всякие педали громкости и прочие квакушки между ними.то что они сами по себе подрезают звук(не смотря на то что они тюненгованsе) это я понимаю.в здравом уме и твердом рассудке.переиначивать схему сетf не могу тк это концертный сет и перетыкаться возможности  нет.так что все оправдано.


Оффлайн hextobin

  • Ветеран форума
  • ******
  • Сообщений: 6304
Re: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« Ответ #12 : Июля 03, 2007, 08:53:24 »
Цитата: antonyjazz от Июля 02, 2007, 18:39:55
2 d7 -4 lehle покупать тож не хочется...да и 4 mxr ничего хорошего не дадут...

даст - верха жруцца изза емкости контанктов, если добавить ву цепь предварь, то эта парразитная емкость уйдет из LC цепочки (зучки/контакты). активный байпас, матьйотаг ;)
« Последнее редактирование: Июля 03, 2007, 08:55:21 от hextobin »

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10487
  • DIY - my life
Re: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« Ответ #13 : Июля 03, 2007, 11:34:22 »
Цитата: D7 от Июля 02, 2007, 16:52:41
в таких устройствах используются дорогие хай файные компоненты - оптроны , трансформаторы...
так что качественную коммутацию  в лоб не получишь...
Так что, если не шутишь,  приходи ко мне  за Lehle, что-то подберем
А трансы тут причем то? Да и вот не знал я что лучшие коммутаторы это оптроны.. Зря наверное все свои головы релюхами комутируют.
antonyjazz: Спасибо посмеялся :) Особенно понравилась земля. А что ты коммутируеш то?

Оффлайн hextobin

  • Ветеран форума
  • ******
  • Сообщений: 6304
Re: собрал коммутатор входов(ab box) а он подлец верха режет.ну и как быть???
« Ответ #14 : Июля 03, 2007, 12:12:18 »
Цитата: _SlipknoT_ от Июля 03, 2007, 11:34:22
А трансы тут причем то? Да и вот не знал я что лучшие коммутаторы это оптроны.. Зря наверное все свои головы релюхами комутируют.
Реле тоже нитру. Правильный усил - ваще без комутации )).. А трансы это видимо о ламповых сплиттерах..
