Автор Тема: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?  (Прочитано 5550 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн Михаил123 Автор темы

  • Меценат
  • *****
  • Сообщений: 4028
  • Mesa/Boogie Rectifier Recording, 220V - 45 т.р.
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #15 : Октября 22, 2007, 22:22:59 »
А я подумал, что ты структуру перегрузов изучаешь, там класс А, класс Б  ;)

Оффлайн rucreek

  • Завсегдатай
  • ***
  • Сообщений: 292
  • Продавец воздуха
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #16 : Октября 22, 2007, 22:23:07 »
Очень похожа на дифференцирующую цепь, т.е. конденсатор + резистор на массу. Причем кондер большой емкости.

Думаю да, надо проверять элестролиты и может быть межкаскадные кондеры.
« Последнее редактирование: Октября 22, 2007, 22:25:08 от rucreek »

Оффлайн Михаил123 Автор темы

  • Меценат
  • *****
  • Сообщений: 4028
  • Mesa/Boogie Rectifier Recording, 220V - 45 т.р.
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #17 : Октября 22, 2007, 22:35:47 »
Эх схемы нет, а что может быть с электролитами?

p.s. Кстати секция преампа эти 100мВ раскачивает до 30В

Оффлайн Silent

  • Эксперт
  • *****
  • Сообщений: 1297
  • Зарегистрированный
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #18 : Октября 22, 2007, 22:40:23 »
Цитата: Михаил123 от Октября 22, 2007, 22:35:47
Эх схемы нет, а что может быть с электролитами?

У них две потенциальных беды - пробой и высыхание.

Оффлайн Михаил123 Автор темы

  • Меценат
  • *****
  • Сообщений: 4028
  • Mesa/Boogie Rectifier Recording, 220V - 45 т.р.
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #19 : Октября 22, 2007, 22:45:26 »
Ну а разве не должен он перегружаться при максимальной нагрузке?

Кстати, не нашел тут диодов

Оффлайн hellslayer

  • Эксперт
  • *****
  • Сообщений: 1955
  • Зарегистрированный
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #20 : Октября 22, 2007, 22:57:58 »
Йа в ахуйе...  Нет слофф... Наверное все припойгуру,почитав дискусс, уже давно ппацталом потому и молчат...   михаил123, неосознал из написанного, осцилл  ЧТО показывает - данные с конца или преда ?   Если с преда то все нормально... поддай входного сигналу и у тя срежется нижняя половинка.  рабочая точка так на лампе выбрана - нессиметрично, на то она и лампа.    Если грузишь конец идеальным синусом  то на выходе должен  быть симметричный подрез.

Оффлайн Silent

  • Эксперт
  • *****
  • Сообщений: 1297
  • Зарегистрированный
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #21 : Октября 22, 2007, 22:59:59 »
Цитата: Михаил123 от Октября 22, 2007, 22:45:26
Ну а разве не должен он перегружаться при максимальной нагрузке?

Кстати, не нашел тут диодов

Я уже повинился насчет диодов - погорячился, был неправ. :)

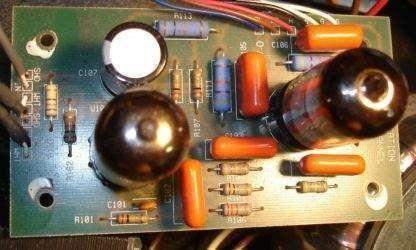

А насчет перегруза... Мне казалось, что характер лампового перегруза должен быть помягче и вообще другого вида. Если ты доволен звуком, и просто интересуешься, из чего он получается, то плюнь на все посты и просто наслаждайся звуком. А если хочешь починить, то замени бочку, которая на фото стоит выше левой лампы. :)

Оффлайн Silent

  • Эксперт
  • *****
  • Сообщений: 1297
  • Зарегистрированный
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #22 : Октября 22, 2007, 23:00:28 »
Цитата: Михаил123 от Октября 22, 2007, 22:45:26
Ну а разве не должен он перегружаться при максимальной нагрузке?

Кстати, не нашел тут диодов

Я уже повинился насчет диодов - погорячился, был неправ. :)

А насчет перегруза... Мне казалось, что характер лампового перегруза должен быть помягче и вообще другого вида. Если ты доволен звуком, и просто интересуешься, из чего он получается, то плюнь на все посты и просто наслаждайся звуком. А если хочешь починить, то замени бочку, которая на фото стоит выше левой лампы. :)

Оффлайн Михаил123 Автор темы

  • Меценат
  • *****
  • Сообщений: 4028
  • Mesa/Boogie Rectifier Recording, 220V - 45 т.р.
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #23 : Октября 22, 2007, 23:09:05 »
Цитата: hellslayer от Октября 22, 2007, 22:57:58
Йа в ахуйе...  Нет слофф... Наверное все припойгуру,почитав дискусс, уже давно ппацталом потому и молчат...   михаил123, неосознал из написанного, осцилл  ЧТО показывает - данные с конца или преда ?   Если с преда то все нормально... поддай входного сигналу и у тя срежется нижняя половинка.  рабочая точка так на лампе выбрана - нессиметрично, на то она и лампа.    Если грузишь конец идеальным синусом  то на выходе должен  быть симметричный подрез.
Я и не писал что у меня проблема, я написал что тестил предварительный каскад - большие лампы были в режиме стендбай. И при максимуме получил ассиметричный перегруз, и мне интересно было узнать отчего он такой ассиметричный. Я проверял предварительный, и в принципе он работает как надо. (Хотя я еще не все проверил, надо груз намотать из нихрома)

Оффлайн hell

  • Ветеран форума
  • ******
  • Сообщений: 4676
    • hellamp rocks
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #24 : Октября 22, 2007, 23:55:31 »
это еще не максимум просто.....

Оффлайн Михаил123 Автор темы

  • Меценат
  • *****
  • Сообщений: 4028
  • Mesa/Boogie Rectifier Recording, 220V - 45 т.р.
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #25 : Октября 23, 2007, 00:16:05 »
То есть, несколько необычное поведение (для меня, я все по книжкам это читал, а тут в реальности все наблюдаю), сначала отрезаются верхние гребешки, потом - нижние (завтра проверю), забавно.

Оффлайн April

  • Опытный
  • ****
  • Сообщений: 725
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #26 : Октября 23, 2007, 05:53:59 »
блин, михаил123...эти эпюры с выхода преда ???
то всё верно...Хэлслэйер я смотрю сам изподстола пишет... ;-)
если с оконечника... то тут варианты.. если оконечник А класса... реального... от подгруз будет тоже несимметричный.... а если б то симметричный....

а уж для пролной прочистки мозгов советую снять схему.... потом покаскадно снять эпюры... при вольшо входном сигнал.. чтоб все каскады от последнего до второго в ограничение вошли... - тру ламповый саунд.

потом можно в симуляторе какой нибудь пред покрутить...хоть солдану хоть маршалла... тоже поможет... в понимании чего куда...

Оффлайн April

  • Опытный
  • ****
  • Сообщений: 725
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #27 : Октября 23, 2007, 05:55:26 »
2 Silent это ты зря про банку..электролит тобишь.... не в нем дело...

Оффлайн Magg

  • Завсегдатай
  • ***
  • Сообщений: 348
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #28 : Октября 23, 2007, 06:17:36 »
Цитата: Михаил123 от Октября 22, 2007, 19:23:50
Сегодня тестировал секцию преампа на ламповом мощнике, При подаче 100 мВ сигнала доводил громкость до максимального уровня. И вот на скопе верхние края синусоиды стали слегка квадратные, а снизу все такие кругленькие, синусоидальные. Странный какой-то тип перегруза почему так?

Несимметричное ограничение приводит к появлению большого количества нечётных гармоник, звук становится грязнее ,особенно
в аккордах. Лечится подбором одинаковой пары выходных ламп, и настройкой...
Это не перегруз,а лампы сели.

Оффлайн Magg

  • Завсегдатай
  • ***
  • Сообщений: 348
Re: Сверху синусоида отрезается, а снизу нет. Что за тип перегруза такой?
« Ответ #29 : Октября 23, 2007, 06:30:03 »
Да, а если это картинки с преампа, то надо менять входную лампу и настраивать, симметрия по любому должна быть.
При такой несимметрии  на выходной транс идёт постоянная состовляющая, и ему это точно не нравится-жарко ему , а можно  подпалить
и динамик, перегрев катушку !
