Автор Тема: Чем почистить контакты переключателя звучков  (Прочитано 3023 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн manu Автор темы

  • Опытный
  • ****
  • Сообщений: 606
У меня PRS McCarty, и переключатель звучков не котачит полностью если ставить на нек.
Это обычный олд скул переключатель с тремя контактами.
Вопрос։ чем лучше почистить это дело?

Оффлайн 5ta1n

  • Эксперт
  • *****
  • Сообщений: 1325
  • Enduro will eat you
Спиртом! Можно внутрь, а потом дышать/протирать :crazy:
А может свитч уже отжил своё?

Оффлайн manu Автор темы

  • Опытный
  • ****
  • Сообщений: 606
говорят что эти свтчи вечные, да и не хочется лазить внутрь грязными руками пока все нравится
мастера-то нынче такие пошли что я б им даже машину помыть не дорверил

Оффлайн 5ta1n

  • Эксперт
  • *****
  • Сообщений: 1325
  • Enduro will eat you
говорят что эти свтчи вечные
Кто говорит? :7: И наковальня имеет свой срок...




...да и не хочется лазить внутрь грязными руками пока все нравится
У меня PRS McCarty, и переключатель звучков не котачит полностью если ставить на нек.
:7: :7: :7: ТС, у тебя когнитивного диссонанса не возникает?

Оффлайн Stalker_SE

  • Завсегдатай
  • ***
  • Сообщений: 381
  • Knowledge is power!
У меня PRS McCarty, и переключатель звучков не котачит полностью если ставить на нек.
Это обычный олд скул переключатель с тремя контактами.
Вопрос։ чем лучше почистить это дело?

Переключатель (тумблер) это никакой ни олд скул, но возможно old quality или скорее всего "according old specification".
Как бы там ни было.
Переключатель мог износится от времени - металл контактов пружинит слабее и контакты не прижимаются или не доходят друг к другу или другое мех. повреждение из-за того же износа.
Так как он не разборный, то его нужно просто поменять на новый.
Для того чтобы определить что нет соединения внутри, нужен Ом-метр. Сняв заднюю крышку можно измерить на разрыв-соединение, есть контакт при переключении или его нет. Можно просто 2 контакта закоротить и послушать - включился нековый датчик или нет.

Вторая проблема может быть - это ухудшение контакта в точках соединений припоем (пайка). Различают 2 вида плохих паек - холодная пайка и перегетая. При обоих контакт ухудшается или пропадает полностью со временем из за внутренних окислений.

Нужно просто все эти точки паек грамотно перепаять.
На старых гитарах ПРС пайки очень хорошие исходя из того что я видел, но так как паяют обычные девочки на фабрике, то отклонения возможны не только на монтаже электроники...

Есть ветка по ПРС гитарам, я бы туда уложил свой вопрос для начала, если ты не собираешся быть кузнецом...

Оффлайн manu Автор темы

  • Опытный
  • ****
  • Сообщений: 606
Stalker_SE, спасибо

До меня гитара была у любителя кантри из американской глубинки и на ней почти не играли. Я думаю что скорее всего контакты закислились, я смотрел внутрь -- пайка как новая. Там открытая конструкция, вот такая։




... и добавил:

:7: :7: :7: ТС, у тебя когнитивного диссонанса не возникает?

Как бе имелось в виду что я не хочу паять или менять что-то т.к. гитара звучит прекрасно.

Оффлайн Stalker_SE

  • Завсегдатай
  • ***
  • Сообщений: 381
  • Knowledge is power!
Да уж...хайтек на открытых контактах!

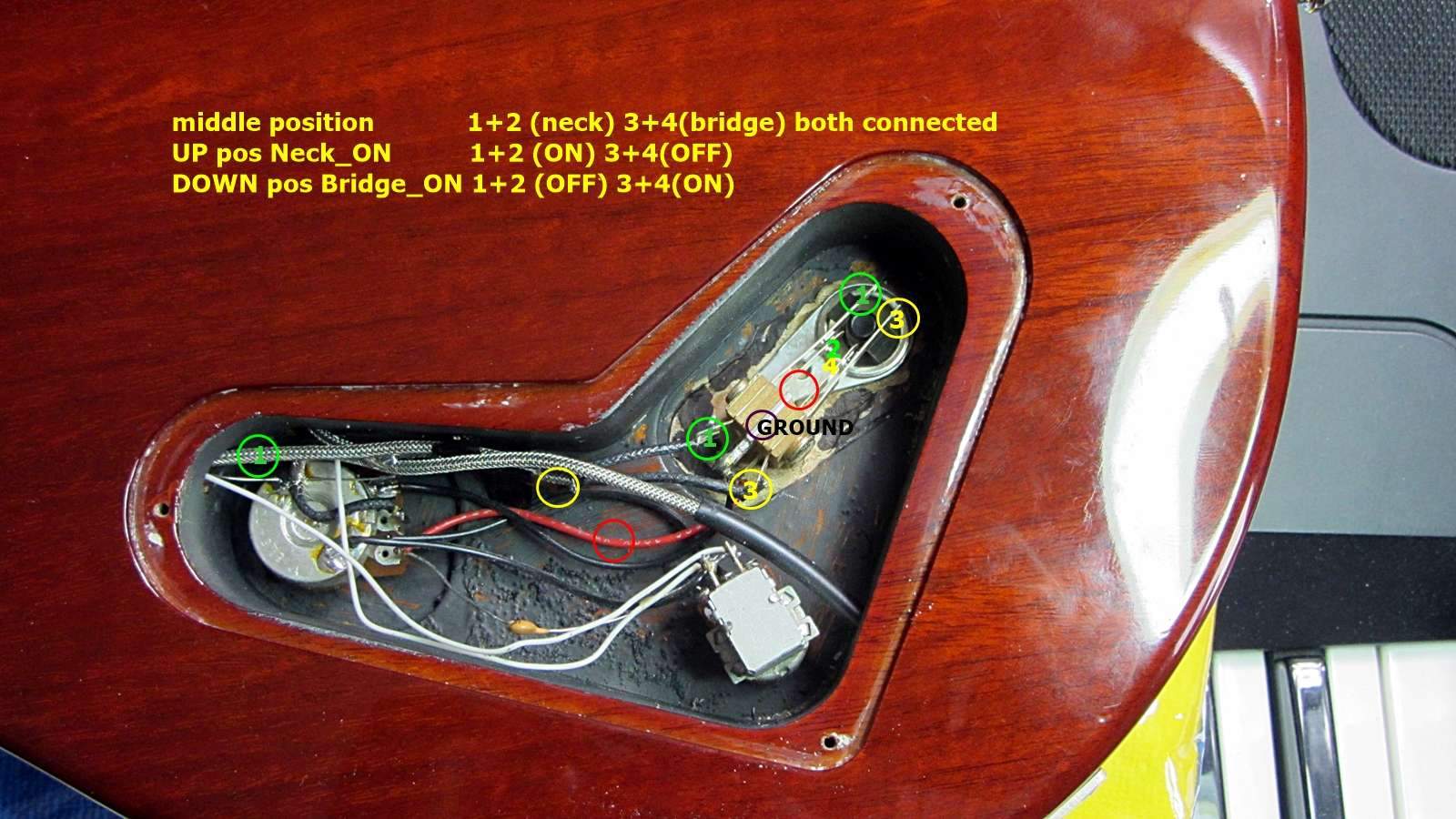

Сделал вот такую картинку - думаю на ней все видно.
В среднем положении обе пары 1+2 3+4 замкнуты на общий красный кабель
Соедини черный кабель 1 с красным на прямую - послушай - нек должен включится.
Соедини черный кабель 3 с красным на прямую - послушай - бридж должен включится.
К коротким контактам подсоединен красный кабель (идет на потенциометр и на тон через кондер...
К длинным - датчики.

В принципе выпаивать не нужно было - нужно было просто глянуть - контакты замыкаются или нет - прям пальцем их замкнуть и послушать...



... и добавил:

И лучше перключатель ставить в среднее положение когда не играешь...
« Последнее редактирование: Ноября 19, 2016, 13:18:24 от Stalker_SE »

Оффлайн Bargitar

  • Новичок
  • *
  • Сообщений: 2
  • Me gusta!
    • Много инструментов, хороших и разных!
Часто места стыка пластин покрываются окислами.
Можно аккуратно брызнуть WD-40 ,  можно взять кусочек негрубой наждачки (порядка 1000-го калибра) и протянуть пару раз между пластинами со всех сторон.

Должно помочь.

Оффлайн Julian

  • Частый посетитель
  • **
  • Сообщений: 169


Контакт клинер должен решить проблему.

Хорошо лечит шуршащие фэйдеры на пультах и т.п.

Оффлайн Stalker_SE

  • Завсегдатай
  • ***
  • Сообщений: 381
  • Knowledge is power!
Часто места стыка пластин покрываются окислами.
Можно аккуратно брызнуть WD-40 ,  можно взять кусочек негрубой наждачки (порядка 1000-го калибра) и протянуть пару раз между пластинами со всех сторон.

Должно помочь.

Контакты не покрываются окислами, коррозией в основном от искрения в момент соединения и с ними ничего не происходит, если через них не протекает приличный электрический ток.
А если контакты работают еще и в комнатной температуре всю жизнь, то как и было сказано выше - хороший контакт из хороших материалов может работать вечно!
Гитара это не электрический щит и гитарным контактам ничего не станет, если они не сделаны со свинца. Контакты на МакКарти будут выполнять свою функцию очень долго.

По поводу средств для чистки электроники - всех сбиваетс с толку пласмассовая трубочка идущая в комплекте - кажется побрызгал на электронику через нее и все засияло!
Лучше брызгать на салфетку и протирать, что нужно вычистить, затем сухой салфеткой...и можно это повторить пока поверхность не станет чистой.
Можно брызнуть на поверхность и потом вымывать щеточкой, промакивать салфеткой или продувать воздухом.
Короче это не чудесный эликсир для электроники, а то же самое, что и спирт, водка (тот же спирт разбавренный водой), одеколон, ацетон, керосин, бензин,  .... :)


Оффлайн Paradox

  • Ветеран форума
  • ******
  • Сообщений: 6785
manu, там переключатель должен быть открытым, как правило достаточно подогнуть контактные пластины, а чистить можно фетром, ластиком, кислотой

Оффлайн Globus

  • Опытный
  • ****
  • Сообщений: 809
Чтобы из-за окисления вообще не работал звукосниматель - ну фиг знает. Может не в тумблере вовсе дело. А так - совет почистить наждачкой это мощно конечно. Не исключено, что контакты посеребрены и наждачка это покрытие сдерёт нафиг и потом контакты будут окисляться значительно быстрей. Обычную бумажку просунуть между контактами и поелозить - должно быть достаточно.

Оффлайн Paradox

  • Ветеран форума
  • ******
  • Сообщений: 6785
Globus, да нет может из-за окисления, как говорил мой шеф во ВНИИ "Электроника - это наука о контактах", контакт или есть, или нет ;D

Оффлайн Stalker_SE

  • Завсегдатай
  • ***
  • Сообщений: 381
  • Knowledge is power!
Re: Чем почистить контакты переключателя звучков
« Ответ #13 : Декабря 04, 2016, 00:06:21 »
Электромеханика - это наука о контактах, твой шеф наверно за уборку помещений в НИИ отвечал... :)
