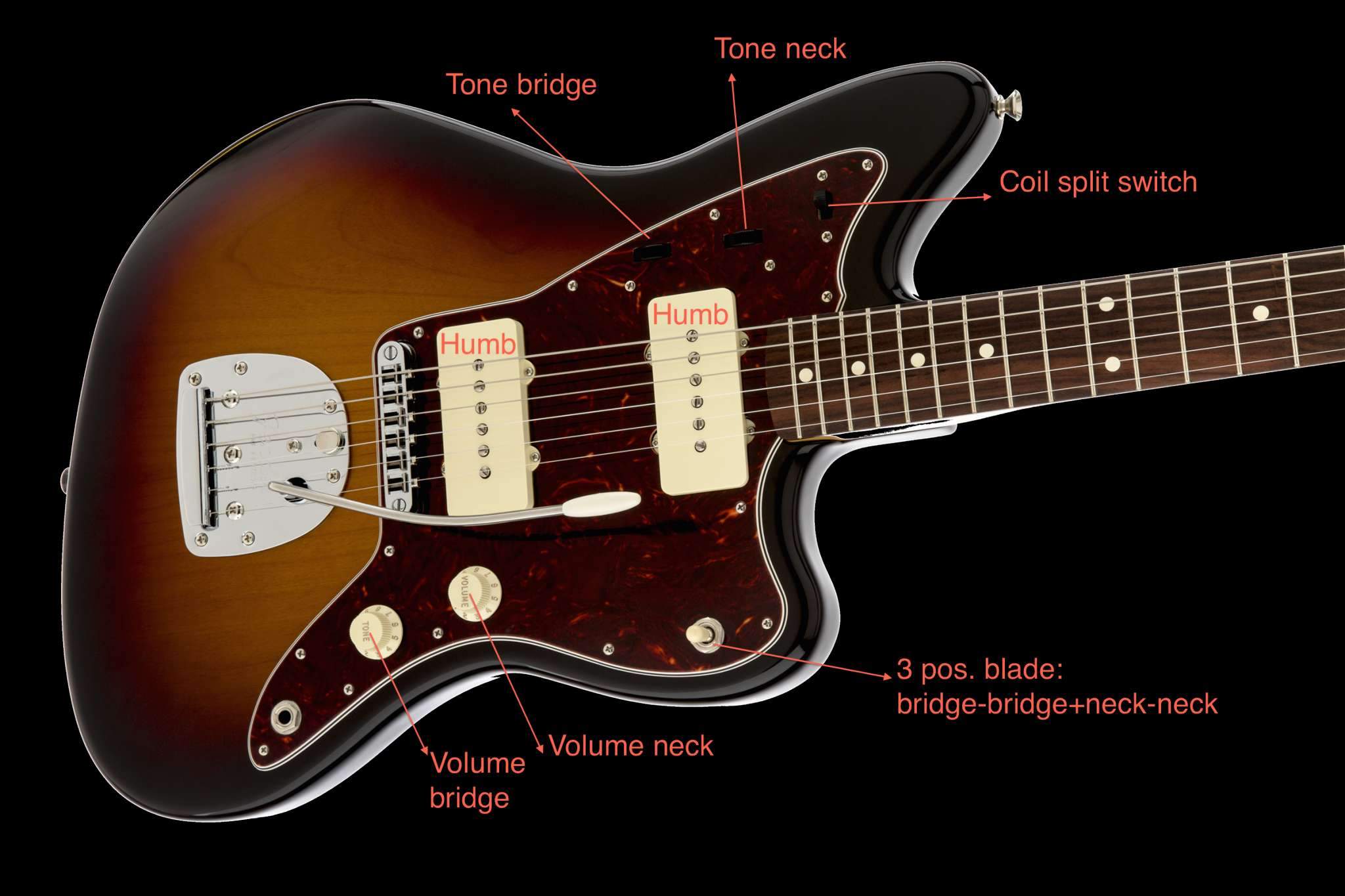

Друзья, инженеры, электроники!! Кто подскажет схему для распайки двух хамбов с двумя ручками громкости (для каждого), 2-мя ручками тона (для каждого), 3-х позиц. переключателем звучков и (внимание!) переключателем-отсечкой катушек в режим "синглы". Все подобные схемы рассматриваются исключительно с потами пуш-пулл для отсечки. В джазмастере есть переклюк в верхнем темброблоке, 2-х позиционный, можно ли использовать его для переключения режимов хамб/сингл? Заранее спасибо, братья!!! Картинку прилагаю.

Оууу! Вроде нашёл! http://seymourduncan.ru/new/s/2hb_2vol_2tone_3way-w-split.jpg подойдёт же?

... и добавил:

Убийца Джаззмастеров

Вовсе нет! Наоборот! Собираю с нуля инструмент.

Благодарствую, джазбрат!

... и добавил:

Ну и разумеется не жди от этого звук синглов.

В чём засада, просвяти, если не в лом, друг? Обмотки меньше на катушках хамбовских?

Засада в том, что настоящие синглы и обрезанные хамбакеры - совсем не одно и то же по звуку.
Тема обмусолена со всех сторон где ни попадя и кем попало...

Я в дальнейшем хочу купить родной американский пикгард с родными синглами JM - будет возможность сравнить и записать.

Чо это за конструктор то у тебя вообще?

Всё по классике: корпус 2-х кусковая ольха, гриф клён+полисандр. Фурнитура японская вся, кроме немецких локовых колков Шайлер. Нестандарт: перенос тремоло на 20 мм ближе к бриджу, ширина нулевого порожка (латунь) 45.8 мм, хамбакеры. А пикгард со всей электроникой поменять - 10 минут же, один выкрутил, другой поставил. Хочу, чтобы сингловый сет родной тоже был.
