2 хамбакера и 5 позиционный переключатель
« : Августа 25, 2012, 21:21:42 »
Гитара: Ibanez GRG270B
2 хамбакера: Dimarzio Super Dist. (в бридже) и PAF (в неке)
5 позиционный переключатель (в ряд)

Нужно распаять эти 2 хамбакера на 5-ти позиционном переключателе таким образом:

1) Нек
2) -
3) Нек + Бридж
4) -
5) Бридж

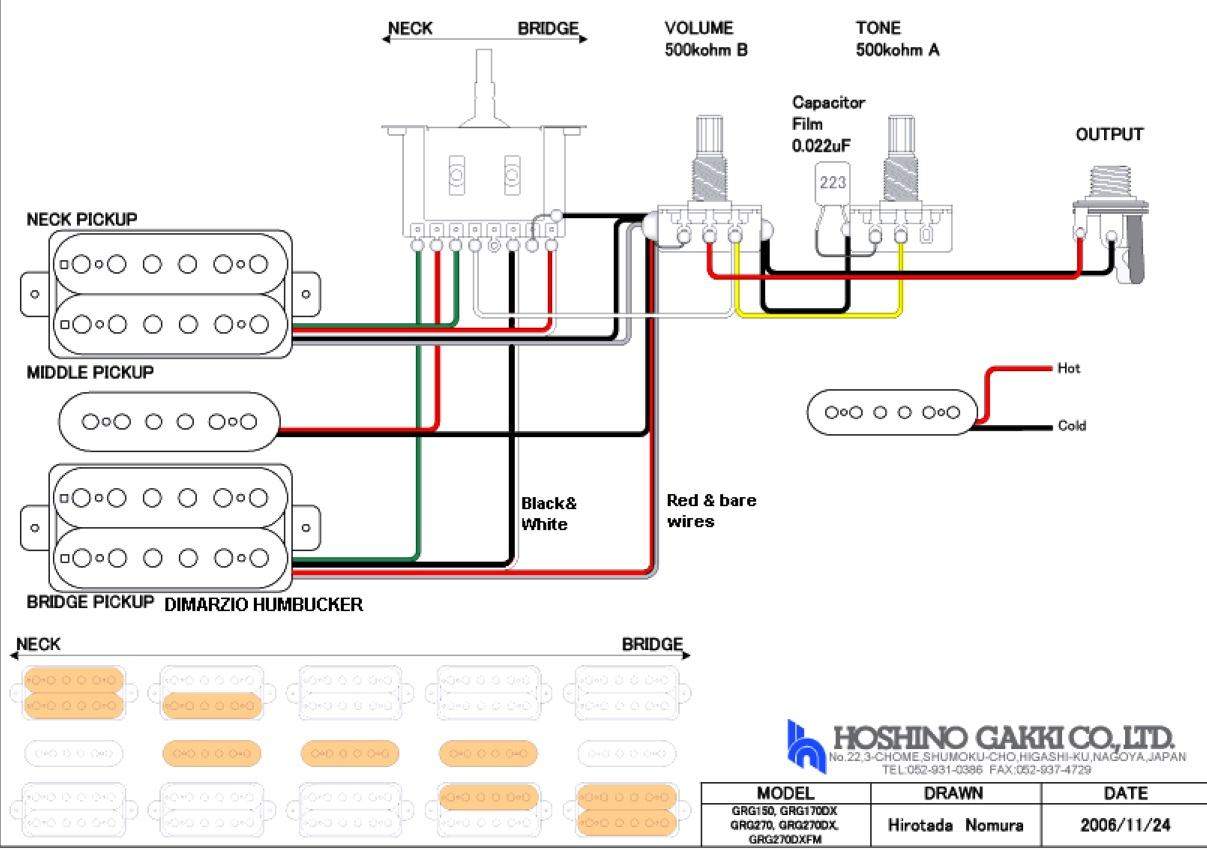

На сайте димарзио есть схема на мою гитару, но там вариант с отсечками:
« Последнее редактирование: Августа 25, 2012, 21:42:06 от Bondavy »

Оффлайн Trashmet

  • Живу на форуме
  • *******
  • Сообщений: 16798
  • говна не посоветует
Re: 2 хамбакера и 5 позиционный переключатель
« Ответ #1 : Августа 25, 2012, 21:50:12 »
Bondavy, купи трухпозиционник. с таким свитчем как у тебя, можно сделать так
1 - бридж
2 - нек+бридж
3 - нек
4 - нек+отсечка бриджа
5 - отсечка бриджа

при особом желании отсечку можно не паять, тогда в 4й позиции останется один нек, а в пятой не будет ничего.

Оффлайн alr

  • Новичок
  • *
  • Сообщений: 23
Re: 2 хамбакера и 5 позиционный переключатель
« Ответ #2 : Декабря 10, 2013, 14:53:13 »
ребус :)Ситуация......IBANEZ С 2Я ХАМБАМИ. СЕЛЕКТОР НА 5  ПОЛОЖЕНИЙ.

1-НЕК
2НЕК, ОТСЕЧКА
3НЕК +БРИДЖ
4 БРИДЖ, ОТСЕЧКА
5 БРИДЖ

ВОПРОС. КАК ИЗ ОБЫКНОВЕННОГО КИТАЙСКОГО 5ТИ ПОЗИЦИОННИКА СДЕСАТЬ  ИЛИ РАСПАЯТЬ
ПЕРЕКЛЮЧАТЕЛЬ,КОТОРЫЙ БЫ РАБОТАЛ С 2Я ХАМБАМИ, КАК НАПИСАНО ВЫШЕ......

« Последнее редактирование: Декабря 10, 2013, 15:00:07 от alr »

Оффлайн Jack8rkin

  • Эксперт
  • *****
  • Сообщений: 1110
  • Maximum Security
Re: 2 хамбакера и 5 позиционный переключатель
« Ответ #3 : Декабря 11, 2013, 07:01:07 »
А переключатель сколько контактов имеет? Если 7, то вряд ли получится. Надо чтобы 8 было -- тогда есть шансы.

Оффлайн alr

  • Новичок
  • *
  • Сообщений: 23
Re: 2 хамбакера и 5 позиционный переключатель
« Ответ #4 : Декабря 11, 2013, 09:50:53 »
А вот взглянуть бы на распай,где какие перемычки?

Оффлайн Jack8rkin

  • Эксперт
  • *****
  • Сообщений: 1110
  • Maximum Security
Re: 2 хамбакера и 5 позиционный переключатель
« Ответ #5 : Декабря 11, 2013, 11:54:25 »
Схема некитайских переключателей:
987913-0

... и добавил:

У китайсконо на один контакт меньше, т.е. "0" замкнуты в одну клемму -- поэтому 7 контактов.

... и добавил:

Там суперсвич нужен, схема во:
http://www.guitarelectronics.com/product/WD2HH5L11_06/Guitar-Wiring-Diagram-2-Humbuckers5-Way-Lever-Switch1-Volume1-Tone-06.html

... и добавил:

По моему нету такой распайки даже для переключателя с 8 контактами, для китайского (с 7 контактами) тем более. Смотри, например у Димарцио:
http://www.dimarzio.com/support/wiring-diagrams#1-4-3-8-1

С твоей последовательностью суперсвич (там 4 группы по 5 контакта) нужен  --  я только на нем смог такую последовательность реализовать.
http://www.seymourduncan.com/blog/the-tone-garage/guitar-wiring-explored-introducing-the-super-switch-part-2/
« Последнее редактирование: Декабря 11, 2013, 12:15:40 от Jack8rkin »

Оффлайн alr

  • Новичок
  • *
  • Сообщений: 23
Re: 2 хамбакера и 5 позиционный переключатель
« Ответ #6 : Декабря 11, 2013, 12:50:12 »
Всё здорово,но где же таких селекторов наберёшся :)

Я,эту проблему решил по своему взяв за основу обыкновенного 8и клемного китайца.

разобрал, прикинул , что куда.перекроил дорожки - где то закоротил ,где то наоборот  - разрыв,

и как результат - работает голуба, почти год, и ни каких проблем.

PS------За ссылки,гран мерси.А может пригодится где ;)...........
« Последнее редактирование: Декабря 11, 2013, 13:04:02 от alr »

Оффлайн Jack8rkin

  • Эксперт
  • *****
  • Сообщений: 1110
  • Maximum Security
Re: 2 хамбакера и 5 позиционный переключатель
« Ответ #7 : Декабря 11, 2013, 13:41:02 »
По какой последовательности работает?

Оффлайн Leons

  • Живу на форуме
  • *******
  • Сообщений: 7601
Re: 2 хамбакера и 5 позиционный переключатель
« Ответ #8 : Декабря 11, 2013, 13:43:48 »

Оффлайн Jack8rkin

  • Эксперт
  • *****
  • Сообщений: 1110
  • Maximum Security
Re: 2 хамбакера и 5 позиционный переключатель
« Ответ #9 : Декабря 11, 2013, 13:47:03 »
Переключатель такой я заказывал. В магазах тоже бывают. Дорогие они тока -- заразы!

Оффлайн alr

  • Новичок
  • *
  • Сообщений: 23
Re: 2 хамбакера и 5 позиционный переключатель
« Ответ #10 : Декабря 11, 2013, 14:36:12 »
Цитата: Jack8rkin от Декабря 11, 2013, 13:41:02
По какой последовательности работает?

1-нек
2-нек с отсечкой
3 нек+бридж
4 бридж с отсечкой
5-бридж.           на счёт 1-2-4-5 позиций не помню,как по фирме, но 3 я ----нек- отсечёный+бридж отсечёный.Это точно......

... и добавил:

Клюнула идея, как распаять КИТАЙЦА,даже не переделывая его.Полной уверенности нет, но где то 50\50.
« Последнее редактирование: Декабря 11, 2013, 14:41:29 от alr »

Оффлайн Jack8rkin

  • Эксперт
  • *****
  • Сообщений: 1110
  • Maximum Security
Re: 2 хамбакера и 5 позиционный переключатель
« Ответ #11 : Декабря 11, 2013, 14:54:35 »
Я так и не реализовал на рядном переключателе, только на суперсвиче вышло. Схему можешь накидать?

Оффлайн alr

  • Новичок
  • *
  • Сообщений: 23
Re: 2 хамбакера и 5 позиционный переключатель
« Ответ #12 : Декабря 11, 2013, 15:22:14 »
Схема не поможет.Надо вскрывать селектор смотреть дорожки.Или искать бумажку с рисунком дорожек,что после ремонта вряд ли удастся.Не сочти за жадного :crazy:......

Оффлайн Jack8rkin

  • Эксперт
  • *****
  • Сообщений: 1110
  • Maximum Security
Re: 2 хамбакера и 5 позиционный переключатель
« Ответ #13 : Декабря 11, 2013, 15:41:14 »
Дорожки между собой можно на клеммах замкнуть. Значит просто нужно какие-то разрезать-разделить? Вспомнишь какие?

Оффлайн alr

  • Новичок
  • *
  • Сообщений: 23
Re: 2 хамбакера и 5 позиционный переключатель
« Ответ #14 : Декабря 11, 2013, 15:47:17 »
Постараюсь всю эту байду разыскать.скину.
