Автор Тема: Fishman Powerchip - кто пользовал?  (Прочитано 2756 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн John Ny

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +0/-0
Re: Fishman Powerchip - кто пользовал?
« Ответ #15 : Июля 17, 2022, 19:21:45 »
Да, но тембр буду ставить до активного смесителя магнитного и пьезо датчика (powerchip). В цепь подключения пьезо к активному смесителю. Т.е. по итогу должно получится два датчика (пьезо и магнитный) с отдельными регулировками тембра. Все равно можно ставить 100 нФ? https://www.fishman.com/wp-content/uploads/2020/06/009-074-001_r1-User-Guide-Powerchip.pdf

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90013
  • Репутация: +9915/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Fishman Powerchip - кто пользовал?
« Ответ #16 : Июля 17, 2022, 20:08:56 »
Если просто параллельно пьезе, тогда надо конечно другие номиналы. Обычно применяют поты порядка 2-5 МОм и конденсатор потребуется около 10нФ. Не самое лучшее решение.

Оффлайн John Ny

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +0/-0
Re: Fishman Powerchip - кто пользовал?
« Ответ #17 : Июля 17, 2022, 21:03:09 »
Какое бы вы посоветовали?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90013
  • Репутация: +9915/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Fishman Powerchip - кто пользовал?
« Ответ #18 : Июля 17, 2022, 22:09:02 »
Предыдущий вариант параллельно штатной громкости ПаверЧипа.

Оффлайн John Ny

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +0/-0
Re: Fishman Powerchip - кто пользовал?
« Ответ #19 : Июля 19, 2022, 21:29:47 »

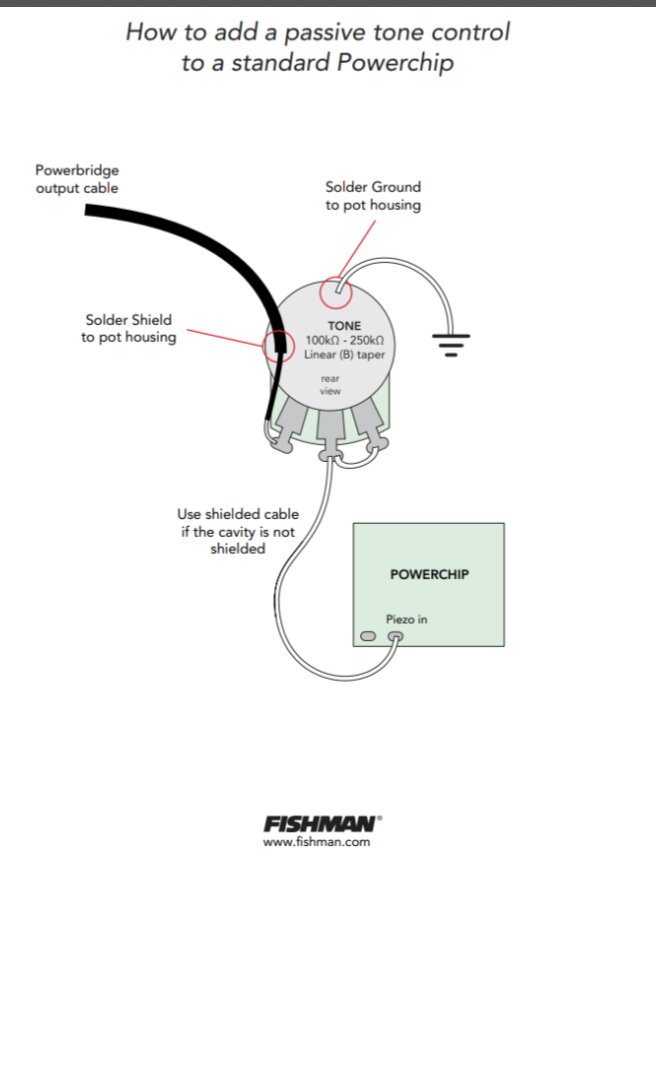

Схема от Фишман, вообще без конденсатора.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90013
  • Репутация: +9915/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Fishman Powerchip - кто пользовал?
« Ответ #20 : Июля 19, 2022, 22:06:13 »
Тут режет низы. Обычное последовательное включение пота.

Оффлайн John Ny

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +0/-0
Re: Fishman Powerchip - кто пользовал?
« Ответ #21 : Июля 21, 2022, 10:14:43 »
AZG, спасибо за комментарии! Ещё раз задавал вопрос Фишманам, они ответили, что в данном случаи (для пьезо powerbridge) они никогда не ставят конденсатор. Посмотрим, что получится))

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90013
  • Репутация: +9915/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Fishman Powerchip - кто пользовал?
« Ответ #22 : Июля 21, 2022, 10:57:06 »
John Ny, ну они не ставят, так другие поставят :) Просто для пьезы как то принято отдельное усиление со своей глубокой эквализацией. Потому и не парятся. Хотя у Графтека, например, есть вариант с тоном в инструкции. Но только для пассивного подключения.

Оффлайн John Ny

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +0/-0
Re: Fishman Powerchip - кто пользовал?
« Ответ #23 : Июля 21, 2022, 11:28:31 »
Ссылки нет посмотреть?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90013
  • Репутация: +9915/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Fishman Powerchip - кто пользовал?
« Ответ #24 : Июля 21, 2022, 11:57:34 »
Сайт графтека, там на электронику и на преамп например. ТАм есть мануал.

Оффлайн John Ny

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +0/-0
Re: Fishman Powerchip - кто пользовал?
« Ответ #25 : Августа 02, 2022, 15:09:10 »
AZG, так и не нашел. Каким сечением провода предпочтительно разводку делать никто не подскажет? Понимаю тема избитая, но разговоров на эту тему полно, а толку. Если смотреть в лоб, то чем больше сечение тем меньше активное сопротивление и больше емкостное. Но с точки зрения совсем небольшой протяженности этих проводов слабо должно влиять. Но минимум должен быть какой-то и максимум, чтоб это не было громоздко. Или из опыта, что мы видим у зарубежных изготовителей.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90013
  • Репутация: +9915/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Fishman Powerchip - кто пользовал?
« Ответ #26 : Августа 03, 2022, 09:26:51 »
John Ny, А что там искать? На сайте много что есть: https://graphtech.com/pages/ghost-wiring-diagrams , аж отдельный раздел.

провод - да обычный монтажный многожильный, 0.25 за глаза.


Оффлайн John Ny

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +0/-0
Re: Fishman Powerchip - кто пользовал?
« Ответ #27 : Августа 03, 2022, 12:44:45 »
AZG, Спасибо! Имею ввиду подключение ручки  Tone пьезо не нашел.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90013
  • Репутация: +9915/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Fishman Powerchip - кто пользовал?
« Ответ #28 : Августа 03, 2022, 12:50:34 »
John Ny, Так стандартное как на пассивах. Номиналы я выше писал.

Оффлайн John Ny

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +0/-0
Re: Fishman Powerchip - кто пользовал?
« Ответ #29 : Августа 03, 2022, 13:00:12 »
AZG, я просто понял, из вашего ответа,  что у Графтека для пассивного подключения на сайте есть схема.
