В принципе верно, пот ставим на провод, который идет на кончик джека. В стерео-варианте на магнитных громкости не будет. ИМХО не страшно, тем более будет мют на переключателе.

R-Type, Все так, но РОДНОЙ пот громкости этого преампа 250К. Я это ранее указывал. Отсюда и рекомендация по сопротивлению. Я пробовал как-то ставить 25к, получалось хуже. Быстрее всего причина в довольно высоком выходном сопротивлении сумматора и схеме стерео-выхода с детектированием типа джека.

согласен. Особенности схемотехники конкретного преда. Значит - и следовать рекомендациям, которые, к тому же, вполне совпадают с вариантом пассивного включения - 250к-500к по вкусу музыканта.

... и добавил:

я правильно понял что при такой распайке когда я вставляю стерео кабель у меня пропадает возможность контролировать громкость магнитных датчиков.
может тогда сделать схему когда громкость работает только на магнитном в инструкции как раз об этом пишут

можно использовать стерео-регулятор - одна ручка, два потенца. Или, как на предыдущей странице указывал AZG - стековый регулятор с двумя концентрическими ручками и полностью независимыми потенцами на одной оси.

да я помню но проблема в том что я хочу поставить кил-пот

https://www.thomann.de/cz/shadow_sh124250_kill_pot.htm

Лично мой опыт использования киллпотов - негативный. Все они с моих гитар ушли. Причина проста - через какое-то время начинают похрипывать, при чем замена дорожек - не решала проблему, она повторялась через какое-то время, видимо, все же, механический удар, несмотря на подпружинивание, все же повреждает дорожку, что и приводит к хрипу в какой-то момент. Некоторые (типо, "самопальные", на базе потенцов Bourns) жили подольше, но без фиксации в точке максимум, как на Shadow - при пользовании сбивался волюм, что было, мягко говоря - неудобно. + потом все равно появлялся хрип, просто, дольше жили... Если вникнуть в "гарантии" от Shadow - они обещают сколько-то там нажатий свича (лям или два, не помню уже), но молчат о том, сколько проживет именно потенц ))) В, общем, лично я рекомендую ставить все это счастье раздельно, прислушиваться к моим рекомендациям или нет - это уже не мне решать, цена вопроса не так уже высока, чтоб не проэкспериментировать

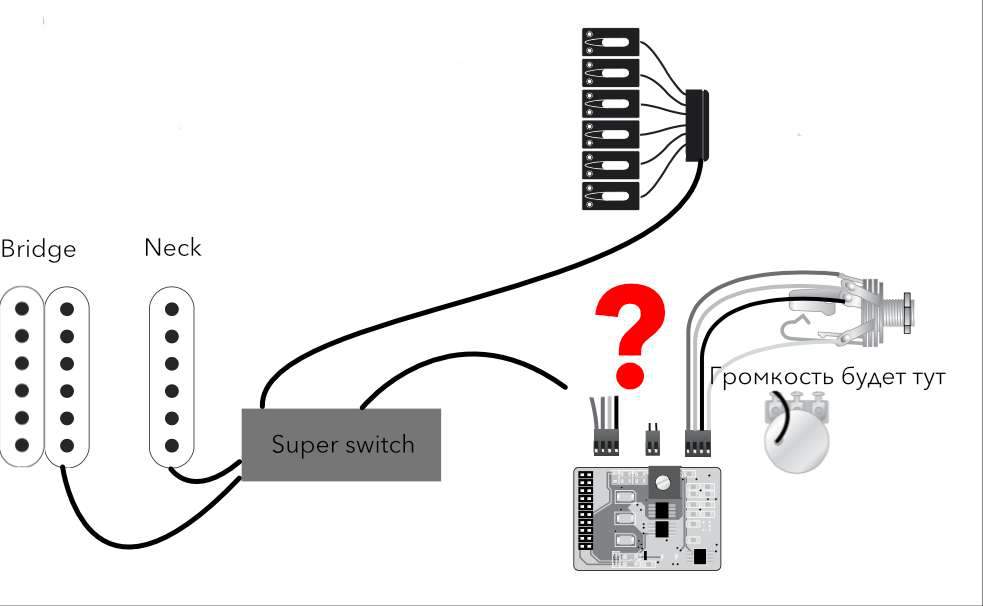

выглядит все будет как то так?


вопрос такой. на преампе два входа получатся что нужно будет с суперсвитча спаять два выхода, если да можно ли так?


почему кстати на стерео джек идет 4 провода? 2 сигнальные, один земля, для чего 4?

а о каком мьюте идет речь, что-то я упустил?

извините видимо не до конца понял тогда все сообщение.

получается в момент когда играю на магнитных – пьеза замютена, сигнал идет на землю
когда играю на обоих – ничего не мютится
когда играю на пьезо мюьтится магнитные

а как тогда поступать с клеммами ведущими на преамп? на одной 4 провода на другой 2
у меня же с супер свитча получится 2 провода сигнал и земля?
или я ошибаюсь.
