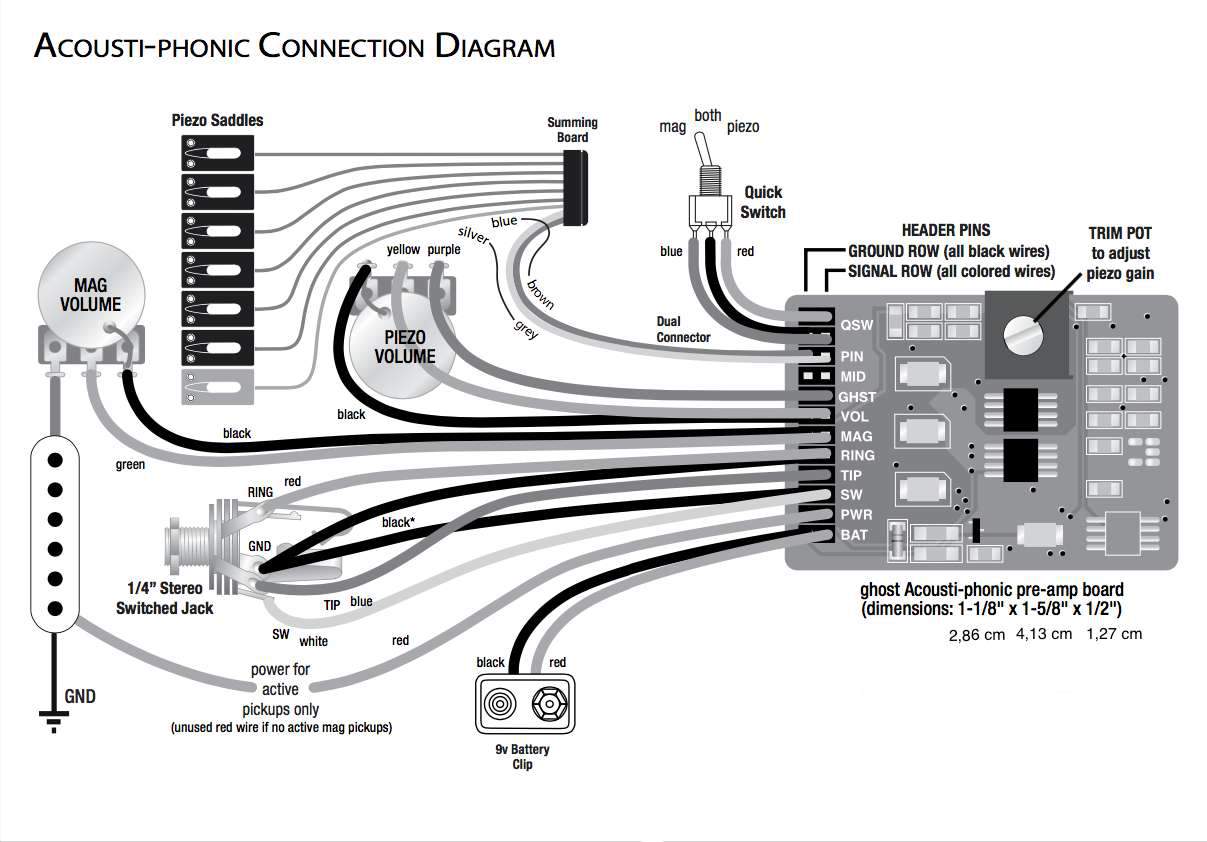

речь идет о вот этой схеме?

http://www.graphtech.com/docs/default-document-library/acousti-phonic-kit.pdf?sfvrsn=2


посмотрел вроде бы все понятно.
но выглядит так что сигнал с магнитных и пьезо датчиков должен проходить разными путями через преамп.
я так понимаю вот тут и будут основные заморочки, с мьютами на супер свитче. на нем нужно будет распаять два выхода.

касательно громкости, получается что если использовать обычный потенциометр то остается три варианта

1. сумма сигналов от магнитов и пьезы проходит через потенциометр – сигнал на выходе гитары только моно
2. потенциометр только на сигнал магнитных датчиков – громкость магнитных будет работать только если я вставляю стерео кабель, громкость пьезы можно подрутить один раз на преампе и забыть, ибо она дополнение.
3. потенциометр только на сигнал пьезо(или суммы) датчиков – при использовании моно кабеля громкость работает на оба канала, но при стерео кабеле получится регулировать только пьезу.

если я все правильно понимаю, мне кажется что 3 вариант самый оптимальный, но я понятия не имею насколько хорошо/плохо будет звучать пьеза в чистый канал гитарного усилителя и кабинета.


что еще мне пока не понятно, это возможность клипинга мощных магнитных датчиков в преампе, несколько постов назад вы об этом говорили но я не понял.
кстати может я вместо SD Parallel Axis + Hot Rails поставлю ARB T-34-85 + Full Tone.

ну и все что касается распайки SuperSwithc для меня пока темный лес

видимо вы об этой схеме.

получается нужно будет родные провода, с клеммами разрезать часть припаять на вход свитча, вторую часть, на которой остались клеммы на выход нужной комбинации свитча.


кстати после того как пассивная электроника будет работать с преампом, педаль громкости покупать любую?

в смысле просто обычный провод?

я прошу прощение за надоедливость.


http://graphtech.com/products/brands/ghost/product-detail/pe-0111-00-ghost-quickswitch?id=05463290-17ec-40fc-8ade-40c8e0918ba0
вот этот переключатель можно же нивелировать используя superswitch?


кстати ради интереса написал в поддержку графтека


вопрос
I need piezo and magnetic pickups all work from one volume pot and one pickup selector. Is it possible?
I have H-H guitar. Pickup combinations I’m looking for are:

1 – Bridge pickup with coils in serial
2 – Piezo with neck+bridge in parallel
3 – Piezo
4 – Neck Pickup with coils in parallel
5 – Neck Pickup with coils in serial
I’m going to install 5 way megaswith since i can achieve any possible combination of pickups.

my guess scheme  need to look like

Magnetic and/or Piezo –> Superswitch –> graphtech preamp –> Master Volume potentiometer(250-500k kOm) –> output jack


ответ

You cannot have 1 pot load 2 different sources as needed, however, you can certainly use stacked or ganged pots on 1 physical location of desired. Wiring our quickswitch pins to a 5-way switch is certainly possible as well

Работал несколько мсяцев на JP6. На разных площадках в разный аппарат и в линию.
Звук пьезы в чистый канал усилителя это компромисс. Просто в линию звучит в разы лучше. А с Fishman Aura еще лучше.
Играть можно и подобие акустики услышишь, но врядли такое качество впечатлит после проделанной работы.
Например, играя Vaya Con Dios - Ney Na Na Na, разница в тембре пьезы от усилителя и от линии становится принципиальной. Есть другая музыка, где не так важно. Но ведь хочется звук, а не подобие. AZG сказал как есть - в усил будет некая акустичность. Хватит ли этого?
1) включение пьезы удобнее на отдельном свитче, чем на 5-позиционнике.
2) ручка громкости не особо нужна в работе, вы уже верно сказали что проще выставить на преампе один раз.
3) отдельный выход на пьезо я использовал несколько раз. Минусы в том, что тогда под нее нужны хотя бы пара педалей (fishman pre + reverb). + звукооператор должен адекватно выстроить в баллансе звук пьезо и электро. За этим надо следить.
4) проще всего организовать работу с пьезой если играешь через тот же fractal и подобное.
Просто пресеты под пьезу.
Мысли основаны исключительно на собственном задротстве и кабацких концертиках. Удачи

привет я и планировал и играть либо в Fishman Aura или больше склоняюсь T.C Electronic bodyrez(меньше ручек – больше звука) дальше всякие обработки на вроде Strymon Timeline, Mobius, BigSky,

ставить дополнительные переключатели не хочу потому что жалко сверлить редкую гитару. да и меня привлекает идея минимальстичного "интерфейса" одна громкость один переключатель.

да и цель скорее заменить акустическую гитару на записи, и добавить необычных звуков (акустика и strymon) просто новых ищу новых специй

AZG, кстати, а в дырку под калер можно пьезу втыкнуть? а то у меня есть такая безумная идея.

Jailbreak, Я седла для Калера с пьезой вообще никогда не встречал, тем более там ролики. А ставить таблетку под станину не самое лучшее решение для цельной деки. Разве что искать пластину под опору седел...

stratovalius, Товарищ там хочет килл-пот ставить, так что не вариант.

А на счет усиления - зависит от преампа пьезы. На ММ там с тембрами и т.п. ближе к акустикам, потому и получается хрень. А например Акустафоник, паверчип и т.п. простое вполне звучит в таком варианте.

Raziel, Можно, но гнездо придется ставить с отдельной контактной группой под батарейку, например как идет у Фишмана.
