Из датчиков выходят экран и два провода.
« : Августа 05, 2014, 19:18:59 »
Есть два датчика сингла, есть один переключатель.
Как лучше сделать? Чтоб или один/ другой работал. Или чтоб работал один/два одновременно? Желательно чтоб сигнал выходил побольше. Как их лучше подключить к переключателю?

Припаял. Если работает один датчик, выход около 90миливольт. Если работает два датчика (сигнал с первого на экран второго), более 200 :) Уровень примерно такой должен быть? Сопротивления по 6 кОм
« Последнее редактирование: Августа 05, 2014, 20:55:03 от Rem_ »

Оффлайн Фокин Илья

  • Ветеран форума
  • ******
  • Сообщений: 3510
  • Fokin Pickups
    • Звукосниматели Fokin pickups
Re: Из датчиков выходят экран и два провода.
« Ответ #1 : Августа 07, 2014, 06:41:23 »
Интересно, каким способом был измерен вольтаж? :)
Варианта коммутации синглов два (не считая противофаз):
1) параллельно
2) последовательно

При последовательном выхлоп побольше и звук пожирнее, при параллельном звук прозрачнее и звонче, выхлоп немного поменьше.

Оффлайн Jethro

  • Опытный
  • ****
  • Сообщений: 928
  • GuitarPlayer.Ru fan!
Re: Из датчиков выходят экран и два провода.
« Ответ #2 : Августа 07, 2014, 09:08:39 »
Цитата: Rem_ от Августа 05, 2014, 19:18:59
Есть два датчика сингла, есть один переключатель.
Как лучше сделать? Чтоб или один/ другой работал. Или чтоб работал один/два одновременно? Желательно чтоб сигнал выходил побольше. Как их лучше подключить к переключателю?

Припаял. Если работает один датчик, выход около 90миливольт. Если работает два датчика (сигнал с первого на экран второго), более 200 :) Уровень примерно такой должен быть? Сопротивления по 6 кОм

Че, бывают двухпозиционники в качестве главного свича? Жуть какая.

Два звучка параллельно - более мутный звук, по моему не для перегруза. Два последовательно - громко и мутно. Ставь 1-1 лучше, или купи нормальный трехпозиционник

Оффлайн Rem_ Автор темы

  • Опытный
  • ****
  • Сообщений: 588
  • GuitarPlayer.Ru fan!
    • Мои музыкальные программы
Re: Из датчиков выходят экран и два провода.
« Ответ #3 : Августа 08, 2014, 19:43:27 »
Мультиметром обычным, переменное напряжение до 2v
Двухпозиционник - по нашему тумблёр :)

Оффлайн M1g

  • Живу на форуме
  • *******
  • Сообщений: 7165
  • The MUTILATOR
Re: Из датчиков выходят экран и два провода.
« Ответ #4 : Августа 16, 2014, 16:55:49 »
Rem_, последовательно-параллельное переключение делай. фона не будет и выриации звучания самые оптимальные.

Оффлайн Фокин Илья

  • Ветеран форума
  • ******
  • Сообщений: 3510
  • Fokin Pickups
    • Звукосниматели Fokin pickups
Re: Из датчиков выходят экран и два провода.
« Ответ #5 : Августа 16, 2014, 19:31:15 »
Цитата: Electronic от Августа 07, 2014, 06:41:23
Интересно, каким способом был измерен вольтаж? :)
Варианта коммутации синглов два (не считая противофаз):
1) параллельно
2) последовательно

При последовательном выхлоп побольше и звук пожирнее, при параллельном звук прозрачнее и звонче, выхлоп немного поменьше.
Цитата: M1g от Августа 16, 2014, 16:55:49
Rem_, последовательно-параллельное переключение делай. фона не будет и выриации звучания самые оптимальные.
О чем и говорил

Оффлайн Rem_ Автор темы

  • Опытный
  • ****
  • Сообщений: 588
  • GuitarPlayer.Ru fan!
    • Мои музыкальные программы
Re: Из датчиков выходят экран и два провода.
« Ответ #6 : Августа 16, 2014, 20:35:50 »

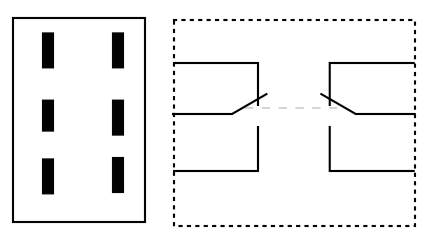

Переключатель такой. Можно на таком сделать послед\паралл?

Оффлайн M1g

  • Живу на форуме
  • *******
  • Сообщений: 7165
  • The MUTILATOR
Re: Из датчиков выходят экран и два провода.
« Ответ #7 : Августа 16, 2014, 20:39:33 »
Rem_, на таком и нужно

Оффлайн Фокин Илья

  • Ветеран форума
  • ******
  • Сообщений: 3510
  • Fokin Pickups
    • Звукосниматели Fokin pickups
Re: Из датчиков выходят экран и два провода.
« Ответ #8 : Августа 16, 2014, 21:19:40 »
Вот ссылка как паять, если датчики другие, то у них будет другая цветовая кодировка и надо будет пораскинуть мозгами какой цвет куда паять
http://www.1728.org/humbuck8.gif

Оффлайн Rem_ Автор темы

  • Опытный
  • ****
  • Сообщений: 588
  • GuitarPlayer.Ru fan!
    • Мои музыкальные программы
Re: Из датчиков выходят экран и два провода.
« Ответ #9 : Августа 16, 2014, 21:31:18 »
От спасибо! Дак синглы из ссср. Один конец обмотки - экран (примем за минус) и другой конец - центральная жила (примем за плюс). Проблема будет с экранировкой, т.к. при последовательном подключении корпус второго датчика отключается от экрана. Ну и да ладно. Главное сигнал вытянуть побольше.

Оффлайн Jethro

  • Опытный
  • ****
  • Сообщений: 928
  • GuitarPlayer.Ru fan!
Re: Из датчиков выходят экран и два провода.
« Ответ #10 : Августа 16, 2014, 23:56:42 »
Стесняюсь спросить, я что то не понял, или народ выше... Вы делаете два звучка последовательно и параллельно? На гитаре не будет варианта с одним звучком?

Цитата: Rem_ от Августа 05, 2014, 19:18:59
Если работает два датчика (сигнал с первого на экран второго), более 200 :)

Два звучка параллельно по моему звучат тише одного, а по частотам ещё и в миксе сразу теряешься - середину вырезает... имхо.
« Последнее редактирование: Августа 16, 2014, 23:59:15 от Jethro »

Оффлайн Фокин Илья

  • Ветеран форума
  • ******
  • Сообщений: 3510
  • Fokin Pickups
    • Звукосниматели Fokin pickups
Re: Из датчиков выходят экран и два провода.
« Ответ #11 : Августа 17, 2014, 06:44:07 »
Можно эту опцию переключать и в среднем положении, когда работают два датчика одновременно.

Оффлайн Rem_ Автор темы

  • Опытный
  • ****
  • Сообщений: 588
  • GuitarPlayer.Ru fan!
    • Мои музыкальные программы
Re: Из датчиков выходят экран и два провода.
« Ответ #12 : Августа 17, 2014, 07:27:07 »
У меня сейчас работают или один нэковый или два последовательно. Если два параллельно будут звучать громче чем один нэковый, оставлю 2/2

Оффлайн Jethro

  • Опытный
  • ****
  • Сообщений: 928
  • GuitarPlayer.Ru fan!
Re: Из датчиков выходят экран и два провода.
« Ответ #13 : Августа 17, 2014, 21:48:23 »
Цитата: Electronic от Августа 17, 2014, 06:44:07
Можно эту опцию переключать и в среднем положении, когда работают два датчика одновременно.

Я так понял у него всего один тумблер и тот - двухпозиционный  :hmmm:

Цитата: Rem_ от Августа 17, 2014, 07:27:07
У меня сейчас работают или один нэковый или два последовательно. Если два параллельно будут звучать громче чем один нэковый, оставлю 2/2

Интересно, как скоро пройдет у вас любовь к громкости ???

Оффлайн M1g

  • Живу на форуме
  • *******
  • Сообщений: 7165
  • The MUTILATOR
Re: Из датчиков выходят экран и два провода.
« Ответ #14 : Августа 17, 2014, 21:54:45 »
2 параллельно будут по выхлопу примерно так же как 1 но фона не будет
