Осталось тока понять нафига тебе сразу 3 хамба Вот небольшая схемка для наглядности:

To Miks-Rider495.
Спасибо конечно, но я повторюсь. У меня 2 потенциометра и переключатель 8-и контактный, не 24-х. Я уделил поиску довольно много времени, прошурстил кучу диаграмм. Конечно можно заказать 24-х контактный VLX91-OTAX для Ибанез. Стоит немерянно. Можно звездообразный Фендеровский поставить, купив через ибэй. А есть вариант поставить все это с тем что у меня уже есть.
На всек звукоснимателях имеется по 5 проводов - черный, белый, зеленый, красный и оголенный. Потенциометры 500К.

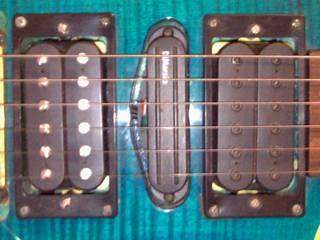

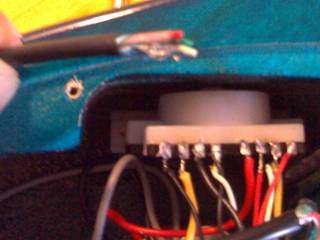

Вот кое-каие фото. Могу снять звукосниматели и сфотографировать. На данный момент я подключил толко нековый и бриджевый звукосниматели.

ИМХО самый простой вариант сделать переключалку как на страте, т.е. 5-позиций B-BM-M-MN-N.

2 хамба несоединяет, переключатель расчитан на схему H-HS-S-HS-H (B-BM-M-MN-N). Тем не менее я задействовал 2 хамба вот в таком порядке (простите за "графику"):
N 12345 B
1. [II] [  ]
2. [  ] [  ]
3. [II] [II]
4. [ I] [I ]
5. [  ] [II]

Ну ок. Спасибо. Вроде наметки какие-то появились, буду дальше эксперементировать.

... и добавил:

Мда. Потуги мои безуспешны. Объясните мне, тугодуму. Вот задача наглядно:




... и добавил:

Вот что мне ответили когда-то:
>>>получается, что все 3 датчика хамбы , в случае со стандартным переключателем можно развести так:

катушки всех датчиков соединяются последовательно, а переключаются датчики стандартно

(бридж )- (бридж миддл )- (миддл)- (миддл, нек) - (нек)<<<

Это все что я получил в ответ, вот только до меня недоходит как это воплотить. Вообщем, потихоньку склоняюсь действительно к Фендеровскому суперсвитчу.

Предыдущие хамбы имели 2 провода, как и сингл.
Цвета посмотрел, все верно, черный к белому и зеленый с экраном. Остальное по старой схеме.
