Задал вопрос в теме про m.code, но та тема не жива уже больше полугода, поэтому создал здесь.
Кто знает, подскажите как устороен футсвитч PEDL-91010. Хочу сделать такой для code25, но не пойму какой у него принцип работы. Как с моно-разъёмом он умудряется переключать пресеты и вверх и вниз? Вроде воткнул в гнездо FS моно шнур, замкнул контакты  - переключаются пресеты на комбике (вверх, вроде). Напряжение померил - 12в.
Как code определяет, какая кнопка нажата? На одной из них сопротивление что-ли распаяно? Или контроллер какой-нибудь внутри футсвитча этим рулит?

Там контроллер. Примерно тоже самое, что и у JVM. МИДИ там нет, свой протокол более простой.

остроумно
топикстартер практически угадал когда говорил про сопротивление

так к коду бывает и более продвинутый футсвич

Но стоит он как половина моего бэушного кода )) Да и для дома избыточный функционал пока.
rocknrollplayer, большое спасибо за фотки! Правда это PEDL-90010, он для MG серии. Хотя разъем тоже моно, попробую собрать по этому образцу, вдруг заработает.

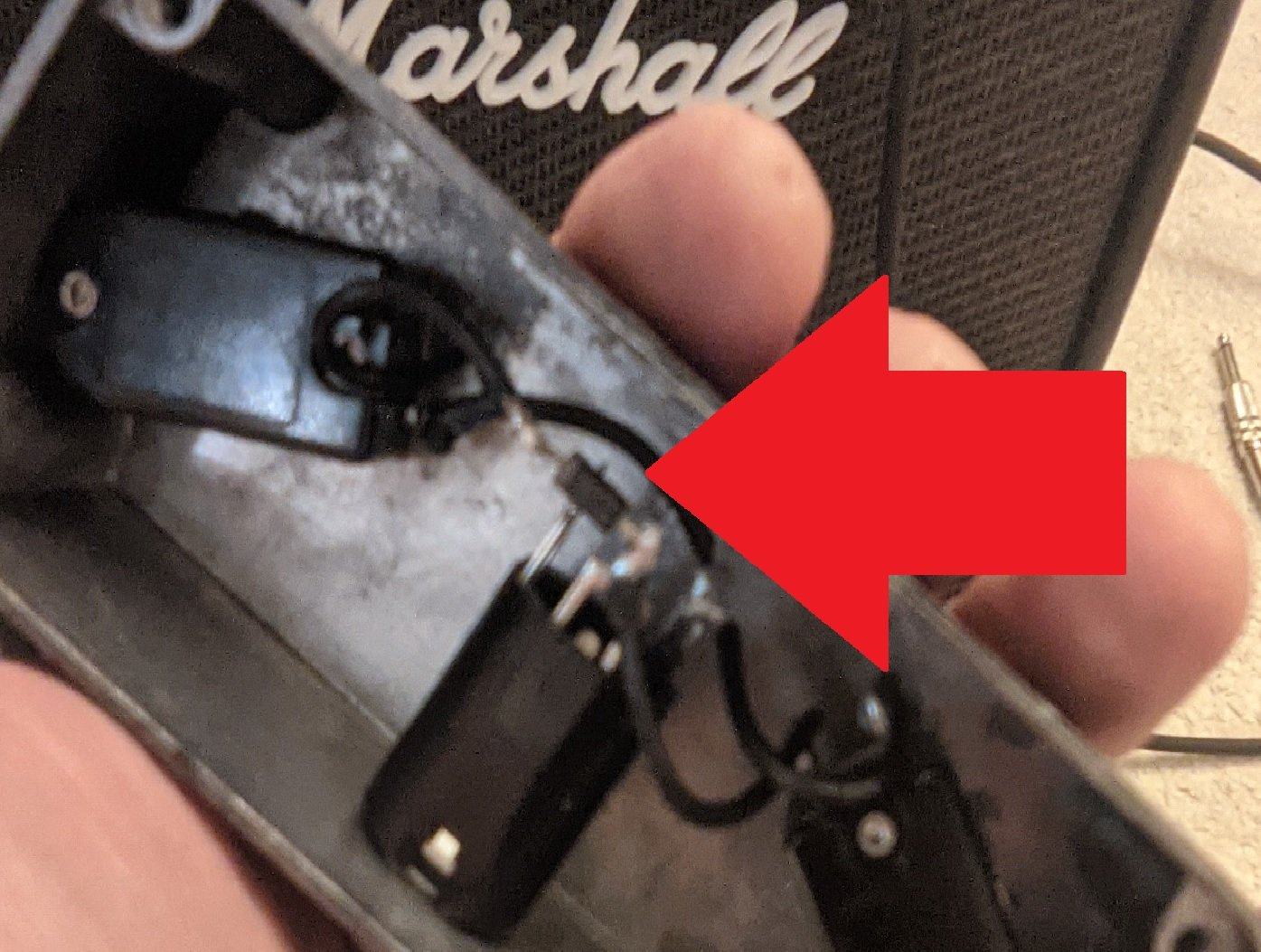

Сегодня, наконец, разобрался как он работает! Хотел подключить регулятор напряжения на одну из кнопок купленного на Али самого дешевого футсвитча. Он "обычный", просто две кнопки без фиксации и стереогнездо (месяц назад стоил 1200, сейчас ниразу не дешевый). Думал, что если плавно понижать напряжение, в один прекрасный момент кнопка сработает "вверх" (при 12в переключается вниз). Так вот, в ходе эксперементов, случайно заметил, что, если соединить плюс с минусом, то  пресеты переключаются вниз, а если минус с плюсом, то вверх. Тут я вспомнил про фото вскрытого Pedl-90010, которые выкладывал уважаемый rocknrollplayer (еще раз большое спасибо за это!), там на плате видно диод. Раскурочил старую USB-зарядку, вытащил оттуда первый попавшийся диод, и впаял его между одной из кнопок и гнездом. Теперь футсвитч работает и вверх и вниз.

отдал авитодоставкой за 4500

Да, штатные pedl-91010 если и появляются на авито, то действительно по космическим ценам за коробочку с двумя кнопками, гнездом и диодом. Поэтому я и заморочился поиском альтернативного решения.
